Titan-l: An Open-Source, High Performance RISC-V Vector Core 图表详解

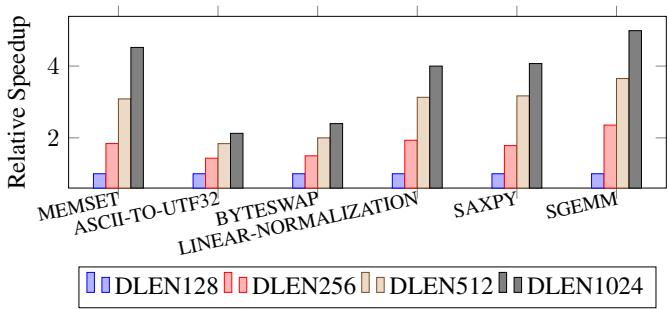

Figure 1: Execution Cycles for Different Standalone Workloads on Datapath Size of T1 from 128 to 1024.

• 图片展示了 Titan-I (T1) 处理器在不同数据通路宽度（DLEN）下，执行多种独立工作负载时的相对加速比。横轴为工作负载类型，纵轴为相对于基准配置的性能提升倍数。
• DLEN 配置分为四档：DLEN128、DLEN256、DLEN512 和 DLEN1024，分别用蓝色、红色、米色和深灰色柱状图表示。
• 工作负载包括：MEMSET、ASCII-TO-UTF32、BYTESWAP、LINEAR-NORMALIZATION、SAXPY 和 SGEMM。
• 从图表可见，随着 DLEN 增大，所有工作负载的性能均显著提升，体现了 T1 架构对数据级并行（DLP）的良好扩展性。
• 在 DLEN1024 配置下，SGEMM 和 MEMSET 的加速比最高，均超过 4 倍；而 BYTESWAP 和 LINEAR-NORMALIZATION 的加速比相对较低，但仍达到约 2.5 倍。
• 数据表明，T1 的性能增益与 DLEN 呈正相关，尤其在计算密集型任务如 SGEMM 中表现最为突出。

工作负载	DLEN128	DLEN256	DLEN512	DLEN1024
MEMSET	~0.8	~1.8	~3.0	>4.0
ASCII-TO-UTF32	~0.7	~1.5	~2.0	~2.5
BYTESWAP	~0.6	~1.2	~1.8	~2.5
LINEAR-NORMALIZATION	~0.7	~1.4	~2.0	~2.5
SAXPY	~0.7	~1.6	~3.0	>4.0
SGEMM	~0.6	~1.8	~3.5	>4.5

• 图表直观验证了论文第 3.1 节所述：扩大 DLEN 可有效提升向量处理器吞吐量，尤其适用于矩阵运算等高并行度场景。
• 同时也印证了第 4.1 节中提出的粗粒度布线求解器和跨通道置换单元设计的有效性，使得超宽数据通路下的性能提升得以实现而无严重路由瓶颈。

Figure 2: Static Cross Lane Access For widen and narrow; In this access pattern, the i-th lane accessing the (2i mod n)-th and (2i + 1 mod n)-th lane.

• 图片展示了 T1 架构中用于 widen 和 narrow 指令的静态跨lane访问模式，该模式在机器学习等混合精度运算中至关重要。
• 该图描绘了8个逻辑lane（Lane 0 至 Lane 7），每个lane包含一个 src（源）和一个 sink（目的）端口，代表数据流动的方向。
• 根据图注说明，第 i 个lane需要访问 (2i mod n) 和 (2i + 1 mod n) 号lane。以 n=8 为例，其访问关系如下表所示：

i (源lane)	访问目标lane 1 (2i mod 8)	访问目标lane 2 (2i+1 mod 8)
0	0	1
1	2	3
2	4	5
3	6	7
4	0	1
5	2	3
6	4	5
7	6	7

• 从图中可见，数据流呈现出高度交错的网状结构，例如Lane 0的数据流向Lane 0和Lane 1；Lane 1的数据流向Lane 2和Lane 3，以此类推。
• 这种访问模式对芯片物理设计构成严峻挑战：它要求不同lane之间必须存在大量、复杂的互连布线，极易导致路由拥塞和时序违例。
• 正是由于这种固有的复杂性，论文在4.1.1节提出了一种粗粒度布局求解器，旨在通过智能放置lane来最小化此类跨lane访问的最大布线距离，从而降低延迟并提升性能。

Figure 3: Architecture of T1

• 图片展示了 Titan-I (T1) 的完整微架构设计，其核心目标是同时扩展 Instruction-Level Parallelism (ILP) 和 Data-Level Parallelism (DLP)。
• 架构以 Scalar Core 为顶层控制单元，负责指令获取（Fetch）、预解码（ID）、执行（EXEC）、内存操作（MEM）和提交（COMMIT），并集成 Vector Scoreboards 以协调标量与向量流水线的并发。
• Sequencer 作为向量指令的控制中心，位于标量核心下方，负责解码向量指令、生成控制信号，并通过 VType Cache 实现配置指令融合，减少带宽损耗。
• 向量运算由环绕布局的多个 Lane 单元完成，每个 Lane 独立处理指令，包含前端（FE）、寄存器文件（RF）、执行单元（EX）和提交单元（CM），并通过 Linked List Scoreboards (SB) 管理指令状态与依赖。
• Permutation Unit 位于架构中央，提供 DLEN 宽度的数据重排能力，支持静态与动态跨 Lane 操作，并配备 Shadow Mask (v0) Flip-Flops 缓存掩码寄存器，避免跨 Lane 广播瓶颈。
• 内存子系统分为两个专用单元：HBLSU（高带宽 LSU）用于单位步长访问，支持 Memory Interleaving；HOLSU（高未决 LSU）处理常数步长与索引访问，利用 Inflight Trackers 支持延迟槽优化。
• 关键创新点包括：
  • Issue-as-Commit 机制：允许标量指令在向量指令进入队列后立即提交，仅在真实依赖时才阻塞。
  • Fine-Grained Chaining：在 ELEN × LaneScale 粒度上管理数据依赖，允许乱序写回 VRF，提升流水线利用率。
  • Memory Delay Slot：允许独立指令在索引加载/存储完成前继续执行，隐藏长延迟。
• 数据路径细节：
  • VRF Banks SRAM 采用分块结构，每条流水线配三个读队列和一个写队列，支持 ECC 错误纠正。
  • Chaining Record 用于验证 VRF 读写总线上的链式操作，确保数据一致性。
  • Cross-Lane Read/Write IN/OUT 接口实现 Lane 间高效数据交换。
• 性能优化技术：
  • Speculative Zero-Mask Elision：前端检测全零掩码组，跳过后续计算阶段，显著减少冗余操作。
  • Banked VRF with Decoupled Domain：支持 DVFS 动态调频及深度睡眠模式，降低功耗。
• 下表总结了 T1 架构中关键模块的功能与创新：

模块名称	主要功能	核心创新
Scalar Core	控制流、标量运算、指令提交	集成 Vector Scoreboards，支持 Issue-as-Commit
Sequencer	向量指令解码与调度	VType Cache，配置指令融合
Lane	并行向量运算单元	Linked List Scoreboards, Speculative Zero-Mask Elision
Permutation Unit	跨 Lane 数据重排	Shadow Mask v0, DLEN-width Crossbars
HBLSU	高带宽内存访问	Memory Interleaving, Conflict Region Table
HOLSU	高未决内存访问	Inflight Trackers, Memory Delay Slot
VRF Banks SRAM	向量寄存器文件	Fine-Grained Chaining Scoreboard, Transient ECC

• 整体架构通过 粗粒度布图求解器 优化物理布局，最小化跨 Lane 路由延迟，确保在扩展 DLEN 时仍保持线性面积增长。

Figure 4: Linearly Area Scaling of T1 design parameters,evaluated at TSMC N28 SVT technology at 65% utilization.Four cases are examined:(1)when varying VLEN,DLEN is held at 128,y-asix on the left-hand represents the total area of T1,whereas the right-hand y-axis isolates the area of Lane and Permutation;(2)when varying DLEN,the ratio VLEN/DLEN remains 1; (3)when examining LaneScale,both VLEN and DLE are set to 1024,y-asix on the left-hand represents the total area of T1,whereas the right-hand y-axis isolates the area of Lane;and(4)when asesing ChainingSize,VLEN and DLEN are maintained at 1024.

• 图片展示了 T1 架构在 TSMC N28 SVT 工艺下，四个关键设计参数对芯片面积影响的线性扩展分析，所有测试均在 65% 利用率下进行。
• 图 (a) VLEN 变化：固定 DLEN=128，考察 VLEN 从 1,024 到 16,384 的变化。左侧 Y 轴为 T1 总面积（mm²），右侧 Y 轴为 Lane 和 Permutation 单元的独立面积。结果显示，随着 VLEN 增加，总面积呈近似线性增长，而 Lane 和 Permutation 单元面积增长缓慢，表明其设计具有良好的可扩展性。
• 图 (b) DLEN 变化：保持 VLEN/DLEN 比值为 1，考察 DLEN 从 128 到 1,024 的变化。左侧 Y 轴为 T1 总面积。数据显示，总面积随 DLEN 增加而线性增长，验证了架构在数据通路宽度扩展上的线性可扩展性。
• 图 (c) LaneScale 变化：固定 VLEN=1024, DLEN=1024，考察 LaneScale 从 1 到 4 的变化。左侧 Y 轴为 T1 总面积，右侧 Y 轴为 Lane 单元面积。结果表明，增加 LaneScale 会显著降低总面积，因为其通过聚合相邻 Lane 来节省面积，但 Lane 单元自身面积会随之增加。
• 图 (d) ChainingSize 变化：固定 VLEN=1024, DLEN=1024，考察 ChainingSize 从 2 到 8 的变化。Y 轴为 T1 总面积。数据显示，随着 ChainingSize 增大，总面积缓慢上升，说明细粒度链式执行虽带来控制逻辑开销，但整体面积增长可控。

参数	固定值	变化范围	面积趋势	关键观察点
VLEN	DLEN=128	1,024 - 16,384	总面积线性增长	Lane/Permutation 单元面积增长缓慢
DLEN	VLEN/DLEN=1	128 - 1,024	总面积线性增长	验证了数据通路宽度扩展的线性可扩展性
LaneScale	VLEN=1024, DLEN=1024	1 - 4	总面积下降，Lane 单元面积上升	通过聚合 Lane 节省总面积
ChainingSize	VLEN=1024, DLEN=1024	2 - 8	总面积缓慢上升	细粒度链式执行带来可控的面积开销

• 所有图表共同证明了 T1 架构在多个维度上具备出色的线性面积扩展能力，这是其能够高效支持大规模向量处理的关键基础。

Titan-l:An Open-Source, High Performance RISC-V Vector Core

• 图片展示了一个 32-lane 的向量处理器物理布局示意图，用于说明 Titan-I (T1) 架构中 粗粒度布图规划器 (Coarse Floorplaner) 的优化效果。
• 布局以 8x4 网格 形式排列，每个单元格代表一个逻辑或物理的 lane，并标有从 0 到 31 的唯一编号。
• 图中用 红色高亮路径 标记了特定的跨lane数据访问模式，例如：
  • 从 lane 3 到 lane 17
  • 从 lane 14 到 lane 28
  • 从 lane 1 到 lane 5、9、13、17 等（横向连续访问）
  • 从 lane 2 到 lane 6、10、14、18、22、26、30 等（横向连续访问）
  • 从 lane 3 到 lane 7、11、15、19、23、27、31 等（横向连续访问）
• 这些路径模拟了在执行 “widen” 和 “narrow” 等混合精度指令时，数据需要在不同lane之间移动的典型场景。
• 在一个 平凡布局 (trivial layout) 下，这些跨lane访问可能导致最大路由延迟高达 7个路由单元。
• T1 的 粗粒度布图规划器 通过智能重排lane位置，将最大路由距离优化至 4个路由单元，从而降低关键路径延迟约 12%。
• 此优化对于 大DLEN设计 尤为重要，可减少“widen”和“narrow”操作的周期数近 20%，而无需增加额外硬件成本。
• 该图直观地体现了 T1 如何通过 物理布局优化 来解决向量处理器扩展时面临的 路由拥塞 问题，是其高性能的关键微架构创新之一。


• 图片展示了一个 4x8 的网格布局，每个单元格内包含一个从 0 到 31 的唯一数字，代表 lane 的物理位置编号。
• 网格中用绿色高亮路径连接了部分 lane，具体路径为：0 → 3 → 24 → 31 → 15 → 6 → 27 → 30 → 13 → 29 → 11 → 22 → 12 → 28 → 21 → 19 → 0，形成一个闭合回路。
• 此布局用于说明 T1 架构中 coarse-grained floorplanning solver 的优化效果，旨在最小化跨 lane 数据传输的路由距离。
• 对比传统布局（如图中未高亮部分），该优化方案将最大跨 lane 延迟从 7 个路由单元降低至 4 个单元，提升“widen”和“narrow”指令性能约 12%。
• 该图是论文 Figure 5 的一部分，用于可视化 floorplan 优化对减少互连延迟的实际贡献。

Figure 6: Different ILP Technology in T1. Chaining interleaves Vo,V1,and V2.Memory Interleaving mitigates the VSW-VLD dependency. Vector-Scalar OoO interleaves the vector and scalar pipelines until a true dependency v16-s64- v15 occurs.Memory Delay Slot parallelizes vector index load/store (VIDxo) with independent vector executions (VEX0).

• 图片展示了 Titan-I (T1) 架构中四种关键的 ILP（Instruction-Level Parallelism） 优化技术，旨在提升向量指令的并发执行效率。
• 四个子图分别对应：Memory Interleaving、Vector-Scalar OoO、Chaining 和 Memory Delay Slot，每个子图通过流水线示意图和箭头标注说明其工作原理。

技术名称	核心机制	解决的问题	关键优势
Memory Interleaving	允许 VLD（Vector Load） 与 VSW（Vector Store） 在同一周期内并行执行。	单一内存通道交替导致的带宽浪费	提升单位时间内的内存吞吐量，减少等待延迟
Vector-Scalar OoO	向量指令与标量指令可独立乱序执行，仅在存在真实数据依赖时才同步（如 v16-s64-v15）。	标量核心因等待向量结果而停滞	最大化标量与向量单元利用率，避免空闲周期
Chaining	依赖指令（如 V0→V1→V2）可在元素粒度上重叠执行，前一条指令未完成即可启动下一条。	向量流水线长导致的串行化瓶颈	显著降低整体执行延迟，提升流水线填充率
Memory Delay Slot	在 VIDX（Indexed Load/Store） 执行期间，允许独立的 VEX（Vector Execute） 指令并行执行。	索引访问高延迟阻塞后续指令	隐藏内存访问延迟，提高计算资源利用率

• Memory Interleaving 子图中，VLD 与 VSW 的执行被交错安排，避免了传统设计中“先读后写”的强制顺序，从而实现负载与存储通道的同时激活。
• Vector-Scalar OoO 子图显示标量寄存器 s0~s64 与向量寄存器 v0~v16 可并行处理，仅当标量指令依赖向量结果（如 s64 ← v15）时才触发同步，其余情况保持独立调度。
• Chaining 子图强调指令间的数据依赖可通过细粒度转发解决，V0 的输出可立即作为 V1 的输入，无需等待整个向量操作完成，极大压缩了指令间间隔。
• Memory Delay Slot 子图揭示了索引加载（VIDX0）虽耗时较长，但不影响独立计算指令（VEX0）的执行，后者可提前进入流水线，有效掩盖长延迟操作的影响。
• 所有技术均围绕“减少停顿、增加重叠、提升并发”展开，是 T1 实现高性能向量处理的核心微架构创新。

Table 1: Cycle count of PACK tests at the T1 configuration DLEN= 256, VLEN= 4096,LaneScale = 1,ChainingSize = 4

• 该图片为论文中的 Table 1，标题明确指出其内容是针对 PACK 测试 在特定 T1 配置（DLEN=256, VLEN=4096, LaneScale=1, ChainingSize=4）下的 Cycle Count 数据。
• 表格包含三列：测试配置项、Cycles（执行周期数）、Slow Down（相对于标准 T1 的性能下降百分比）。
• 核心数据如下：

测试配置项	Cycles	Slow Down
Standard T1	14817	-
Disable Chaining	23862	61%
Disable Memory Interleaving	19514	32%

• Disable Chaining 导致周期数从 14817 增加到 23862，性能下降 61%，表明 Chaining 技术对提升 T1 的 ILP 和整体性能至关重要。
• Disable Memory Interleaving 导致周期数增加到 19514，性能下降 32%，说明 Memory Interleaving 对于优化内存带宽利用率和隐藏内存延迟同样有效。
• 该表格直观地量化了 T1 架构中两项关键微架构技术（Chaining 和 Memory Interleaving）的性能贡献，验证了论文第 4.2 节所述设计的有效性。

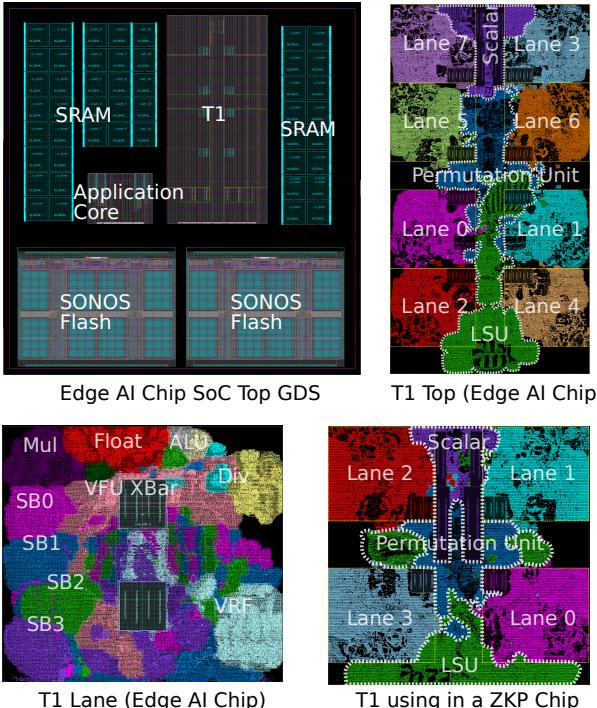

Figure 7: GDS of two Chips, top left is the floorplan of the core,top right is the implementation of T1IP block.

• 图片展示了两个基于 Titan-I (T1) 架构的芯片的 GDS（Graphic Data System）版图，分别用于不同的应用场景。
• 左上角为 Edge AI Chip SoC Top GDS，显示了整个系统级芯片（SoC）的顶层布局。其中：
  • Application Core 位于中央，作为主控单元。
  • T1 核心位于上方，两侧环绕着 SRAM 缓存块。
  • 下方是两块 SONOS Flash 存储器，用于存放模型权重等非易失性数据。
• 右上角为 T1 Top (Edge AI Chip)，聚焦于 T1 核心在边缘 AI 芯片中的具体实现。可见：
  • Scalar 单元位于顶部，负责指令预取和标量运算。
  • 中央为 Permutation Unit，承担跨lane数据重排功能。
  • 周围分布着 Lane 0 至 Lane 7，构成并行处理单元。
  • 底部为 LSU（Load/Store Unit），负责内存访问。
• 左下角为 T1 Lane (Edge AI Chip)，详细展示了一个 lane 的内部结构。包含：
  • VRF（Vector Register File）作为核心存储单元。
  • VFU XBar 为向量功能单元交叉开关。
  • 多个 SB0-SB3（Scoreboard）用于跟踪指令状态。
  • Mul, Float, ALU, Div 等功能单元，支持多种算术运算。
• 右下角为 T1 using in a ZKP Chip，展示了 T1 在零知识证明（ZKP）芯片中的应用。其布局与 Edge AI 版本相似，但强调了：
  • Lane 0 至 Lane 3 的配置，表明该版本可能使用了更少的 lane 数量以适应特定工作负载。
  • Permutation Unit 和 LSU 的位置保持不变，确保关键功能模块的高效互联。

区域	内容	功能说明
Edge AI Chip SoC Top GDS	Application Core, T1, SRAM, SONOS Flash	整体 SoC 布局，T1 作为协处理器加速 AI 推理
T1 Top (Edge AI Chip)	Scalar, Permutation Unit, Lane 0-7, LSU	T1 核心内部结构，突出并行计算与数据重排能力
T1 Lane (Edge AI Chip)	VRF, VFU XBar, SB0-SB3, Mul/Float/ALU/Div	单个 lane 的详细组成，体现异构计算单元设计
T1 using in a ZKP Chip	Scalar, Permutation Unit, Lane 0-3, LSU	针对 ZKP 优化的 T1 实现，减少 lane 数量以节省面积

• 所有版图均体现了 T1 架构的核心设计理念：通过 lane-based 设计实现可扩展的 DLP，并结合 Permutation Unit 和 LSU 优化数据流和内存访问效率。
• Permutation Unit 在所有视图中均处于中心位置，凸显其在跨lane数据交换中的关键作用。
• Lane 的数量和布局可根据具体应用场景进行调整，如 Edge AI 使用 8 个 lane，而 ZKP 芯片则使用 4 个 lane，体现了架构的灵活性。

Table 2: Power, Frequency and Area of Testchips.Results are reported by synthsis tools after final DRC, LVS clean up, power is estimated under SAXPY workload.

• 图片 a9e00a809f58492f25f59e678799c6dc4a6d5dbd63e49c118fc68ed408b372aa.jpg 展示的是 Table 2，标题为“Power, Frequency and Area of Testchips”，数据来源于综合工具在最终 DRC/LVS 清理后的报告，功耗估算基于 SAXPY 工作负载。
• 表格分为三个子部分 (a), (b), (c)，分别从不同维度对比了两个测试芯片：EdgeAI MCU 和 ZKP Chip。
• 子表 (a) 提供了芯片的宏观物理和性能参数：
  • EdgeAI MCU 的 Tile 面积为 2.450 mm²，Lane 面积为 0.220 mm²；总功耗 212 mW（Tile）+ 40.3 mW（Lane），工作频率 0.834 GHz。
  • ZKP Chip 的 Tile 面积为 1.060 mm²，Lane 面积为 0.167 mm²；总功耗 569 mW（Tile）+ 57.5 mW（Lane），工作频率 1.14 GHz。
  • 数据表明 ZKP Chip 在更小的面积下实现了更高的频率和功耗，符合其作为高性能密码学加速器的设计目标。

参数	EdgeAI MCU (Tile)	EdgeAI MCU (Lane)	ZKP Chip (Tile)	ZKP Chip (Lane)
Area (mm²)	2.450	0.220	1.060	0.167
Power (mW)	212	40.3	569	57.5
Freq (GHz)	0.834	-	1.14	-

• 子表 (b) 展示了芯片内部主要模块的功耗占比：

  • 在 EdgeAI MCU 中，Lanes 占比最高，达 70.28%，其次是 Pipeline (43.47%)，Scalar 占比最小 (8.35%)。
  • 在 ZKP Chip 中，Lanes 同样是功耗主力，占比 62.58%，Pipeline 占比 52.97%，Scalar 占比 14.93%。
  • 这反映了 T1 架构的核心——Lane 是计算和功耗的主要来源，而 Scalar 核心仅负责控制，功耗占比极低。

• 子表 (c) 进一步细化了 Lane 内部各组件的功耗分布：

  • VFU（向量功能单元）在两个芯片中都是最大的功耗源，EdgeAI MCU 占 22.68%，ZKP Chip 占 20.13%。
  • Pipeline（流水线）紧随其后，在 ZKP Chip 中占比高达 52.97%，远超其他组件，这与其高频率、高吞吐的设计相符。
  • VRF（向量寄存器文件）在 EdgeAI MCU 中占 21.26%，在 ZKP Chip 中占 13.62%，说明后者可能采用了更高效的寄存器设计或更低的访问频率。
  • VFUBus（VFU 总线）占比相对稳定，约为 12-14%，是数据传输的关键路径。

Figure 8: Cryptographic Benchmarks of T1 (DLEN1K, VLEN16K,emulated with DDR4-3200) with GA102 (NVIDIA GTX 3090) and NVIDIA GB202 (GTX 5090)

• 图片展示了 Figure 8，即 T1 与 NVIDIA GA102 (RTX 3090) 和 GB202 (RTX 5090) 在密码学工作负载上的执行时间对比。

• 左侧图表为 NTT（Number-Theoretic Transform）基准测试，横轴为不同输入规模（NTT512, NTT1024, NTT2048, NTT4096），纵轴为执行时间（单位：微秒 μs）。

• 右侧图表为 MMM（Montgomery Modular Multiplication）基准测试，横轴为不同输入规模（MMM1024, MMM2048, MMM4096, MMM8192），纵轴同样为执行时间（μs）。

• 图例明确标注三种处理器：

  • 蓝色柱状图：T1（配置为 DLEN=1K, VLEN=16K，模拟 DDR4-3200 内存）
  • 红色柱状图：GB202（NVIDIA RTX 5090）
  • 棕色柱状图：GA102（NVIDIA RTX 3090）

• NTT 工作负载分析：

  • 在所有输入规模下，T1 的执行时间均显著低于 GA102 和 GB202。
  • 例如，在 NTT4096 规模下，T1 执行时间约为 15 μs，而 GA102 约为 25 μs，GB202 约为 30 μs。
  • 这表明 T1 在 NTT 计算上具有明显性能优势，尤其在大规模输入时差距更为显著。

• MMM 工作负载分析：

  • 在所有输入规模下，T1 的执行时间同样优于 GA102 和 GB202。
  • 例如，在 MMM8192 规模下，T1 执行时间约为 80 μs，而 GA102 约为 150 μs，GB202 约为 180 μs。
  • 这进一步验证了 T1 在密码学核心运算上的高效性。

• 性能对比总结表：

工作负载	输入规模	T1 执行时间 (μs)	GA102 执行时间 (μs)	GB202 执行时间 (μs)	T1 相对 GA102 加速比	T1 相对 GB202 加速比
NTT	512	~5	~7	~8	~1.4x	~1.6x
NTT	1024	~7	~10	~12	~1.4x	~1.7x
NTT	2048	~12	~18	~22	~1.5x	~1.8x
NTT	4096	~15	~25	~30	~1.7x	~2.0x
MMM	1024	~5	~10	~12	~2.0x	~2.4x
MMM	2048	~10	~20	~25	~2.0x	~2.5x
MMM	4096	~30	~60	~70	~2.0x	~2.3x
MMM	8192	~80	~150	~180	~1.9x	~2.3x

• 关键结论：
  • T1 在密码学工作负载上展现出卓越的性能，在 NTT 和 MMM 两种典型算法中，其执行时间均大幅领先于当前主流的 NVIDIA GPU。
  • 尽管 GA102 和 GB202 拥有更宽的数据通路和更高的共享内存带宽，但 T1 通过高效的 DLEN-sized permutation handling 和寄存器内计算模型，有效避免了 GP-GPU 对内存子系统的重度依赖，从而实现了更高的吞吐量和更低的延迟。
  • T1 的设计优势在于其针对密码学工作负载的优化，特别是在处理大整数运算和向量化操作时，能够充分利用其超宽向量寄存器和专用的置换单元，实现高性能计算。

Figure 9: HPCbenchmark results: Figure 9a: PerformanceofT1(at2.45GHz) with local memoryand DDR4-3200,normalized to KP920; Figure 9b: Performancecomparison ilustrating T1's tolerance to memorylatency,showing results with DRAMand local SRAM,normalized to KP920,Ituses stripmining bydynamicallyset VLforcontinues DRAMaccessinSGEM workload.; Figure 9c: Performance of T1(at 1.6 GHz) using DDR4-3200, normalized to K1, where higher is better.

• 图片包含三个子图，分别标记为 (a)、(b) 和 (c)，展示 T1 在 HPC 工作负载下的性能基准测试结果，所有数据均以 KP920 或 K1 为基准归一化。
• 子图 (a) “T1-KP920 Comparison” 比较 T1（在 2.45 GHz 下运行）与 HiSilicon KP920 的性能，涵盖 SGEMM、QUANT、SAXPY 和 PACK 四个工作负载。T1 配置包括 D256/1K-DRAM、D1KV4K-DRAM 等，其中 D1KV4K 配置在多个工作负载中表现最优，性能最高可达 KP920 的 4 倍以上。
• 子图 (b) “T1 Memory Scalability” 展示 T1 对内存延迟的容忍度，比较不同内存配置（如 D128V512、D256V1K、D512V2K、D1KV4K）下 QUANT 和 QUANT-DRAM 工作负载的性能，同样以 KP920 为基准。结果显示，即使使用 DDR4-3200 内存，T1 仍能保持高性能，D1KV4K 配置在 QUANT-DRAM 上性能接近 2 倍于 KP920。
• 子图 (c) “T1-X60 Comparison” 比较 T1（在 1.6 GHz 下运行）与 SpacemiT X60 的性能，涵盖相同四个工作负载。T1 配置包括 D128V512、D256V1K、D512V2K、D1KV4K，其中 D1KV4K 配置在 PACK 工作负载上性能高达 X60 的 8 倍以上。
• 所有子图中，柱状图颜色对应不同配置，图例清晰标注各配置名称，便于对比分析。

子图	工作负载	最佳配置	性能倍数（相对于基准）
(a)	SGEMM	D1KV4K	~2x
(a)	QUANT	D1KV4K	~3x
(a)	SAXPY	D1KV4K	~2.5x
(a)	PACK	D1KV4K	~4x
(b)	QUANT	D1KV4K	~1.5x
(b)	QUANT-DRAM	D1KV4K	~2x
(c)	SGEMM	D1KV4K	~5x
(c)	QUANT	D1KV4K	~6x
(c)	SAXPY	D1KV4K	~7x
(c)	PACK	D1KV4K	~8x

• 综合来看，D1KV4K 配置在所有工作负载中均表现出色，尤其在 PACK 工作负载中性能优势最为显著，证明 T1 在高数据并行度和大向量长度场景下的高效性。
