SHADOW: Simultaneous Multi-Threading Architecture with Asymmetric Threads 图表详解

Figure 1: SHADOW dynamically redistributes work as IPC changes.High ILP skews execution toward the OoO thread, while a low IPC distributes the work more evenly. SHADOW adapts to the application without software intervention.

• 图片展示了 SHADOW 架构在不同稀疏度（70% 和 98%）下，OoO 线程与多个 InO 线程的 IPC 贡献比例及工作负载分配情况，直观体现其动态适应能力。
• 左侧为 70% 稀疏度场景：
  • IPC 分布：OoO:Tid0 占比约 35%，四个 InO 线程（Tid1–Tid4）合计占比约 65%，其中 Tid1 和 Tid2 各占约 20%，Tid3 和 Tid4 各占约 12.5%。
  • 工作分配：OoO:Tid0 执行约 50% 的工作量，InO 线程平均分担剩余 50%，表明此时 ILP 较高，OoO 线程仍主导执行。
• 右侧为 98% 稀疏度场景：
  • IPC 分布：OoO:Tid0 占比降至约 25%，四个 InO 线程合计占比提升至 75%，各线程贡献更均衡（Tid1–Tid4 各约 18.75%）。
  • 工作分配：OoO:Tid0 仅执行约 25% 的工作，其余 75% 由四个 InO 线程均分，反映高稀疏度下 ILP 极低，系统自动将负载转移至轻量级 InO 线程。
• 关键结论：
  • 随着稀疏度增加，ILP 下降、TLP 上升，SHADOW 自动调整资源分配，无需软件干预。
  • OoO 线程在低稀疏度时高效利用 ILP，而在高稀疏度时让出执行权，避免因内存停顿导致的资源浪费。
  • InO 线程在高稀疏度下承担主要负载，因其无重命名和推测开销，能持续推进工作，维持整体吞吐。

稀疏度	线程类型	IPC 占比	工作分配占比
70%	OoO:Tid0	~35%	~50%
	InO:Tid1	~20%	~12.5%
	InO:Tid2	~20%	~12.5%
	InO:Tid3	~12.5%	~12.5%
	InO:Tid4	~12.5%	~12.5%
98%	OoO:Tid0	~25%	~25%
	InO:Tid1	~18.75%	~18.75%
	InO:Tid2	~18.75%	~18.75%
	InO:Tid3	~18.75%	~18.75%
	InO:Tid4	~18.75%	~18.75%

• 此图验证了 SHADOW 的核心优势：通过硬件支持的异构 SMT + 软件工作窃取机制，在同一核心内无缝切换 ILP/TLP 平衡点，最大化资源利用率。

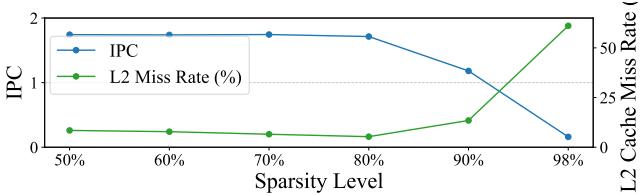

Figure 2: Change in the IPC and L2 cache misses of the SpMM application with varying sparsity.

• 图表展示了 SpMM 应用在不同稀疏度（Sparsity Level）下，IPC 与 L2 Cache Miss Rate 的变化趋势。
• 横轴为稀疏度，从 50% 到 98%，代表矩阵中非零元素比例递减。
• 左侧纵轴表示 IPC（Instructions Per Cycle），右侧纵轴表示 L2 Cache Miss Rate (%)。
• IPC 曲线（蓝色）：在稀疏度低于 80% 时保持高位稳定（约 1.8–2.0），随后随稀疏度增加急剧下降，在 98% 时降至接近 0。
• L2 Miss Rate 曲线（绿色）：在稀疏度低于 80% 时维持极低水平（\<5%），之后迅速攀升，在 98% 时达到 ~50%。
• 两条曲线在 ~90% 稀疏度 处交叉，表明此时 ILP 开始显著衰减，而 内存访问压力剧增。
• 数据表明，随着稀疏度提高，内存访问模式愈发不规则，导致缓存失效率上升，进而严重抑制 OoO 核心的指令级并行能力。
• 此图直观揭示了传统 OoO 架构在处理高稀疏度工作负载时的瓶颈，为 SHADOW 引入 InO 线程以提升 TLP 提供动机。

Sparsity Level	IPC (approx.)	L2 Miss Rate (%)
50%	~2.0	\<5%
70%	~1.9	\<5%
80%	~1.8	~5%
90%	~1.2	~25%
98%	~0.1	~50%

• 关键结论：高稀疏度直接导致 ILP 崩溃与 L2 缓存失效激增，凸显动态平衡 ILP/TLP 的必要性。

Figure 3: Speedup of 95%-sparse SpMM on a single OoO thread, showing diminishing returns from enlarging the ROB/RS or LSQ sizes.

• 图表标题为 Figure 3，展示的是在 95%-sparse SpMM 工作负载下，单个 OoO thread 的性能加速比（Speedup）随 ROB/RS 或 LSQ 尺寸扩增的变化趋势，旨在揭示其收益递减现象。
• 横轴为 ROB / Reservation Station Size，取值点为 128、256、512，代表重排序缓冲区与保留站的容量规模。
• 纵轴为 Speedup，基准为 1.00，表示相对于最小配置（128）的性能提升倍数。
• 图中包含两条曲线：
  • 蓝色线（ROB scaling）：对应不同 ROB/RS 大小下的加速比，同时标注了对应的 LQ/SQ（Load Queue / Store Queue）大小。
  • 橙色线（LSQ scaling）：对应仅扩大 LSQ 容量时的加速比，ROB/RS 固定。

ROB/RS Size	LQ/SQ Size (ROB scaling)	Speedup (ROB scaling)	Speedup (LSQ scaling)
128	LQ:72 / SQ:68	1.00	1.00
256	LQ:144 / SQ:136	~1.05	~1.01
512	LQ:216 / SQ:204	~1.06	~1.01

• ROB scaling 曲线显示，从 128 扩展到 256 时，性能提升约 5%；继续扩展至 512，仅再提升约 1%，表明收益显著递减。
• LSQ scaling 曲线几乎平坦，即使 LSQ 容量翻倍（从 68 到 204），性能提升微乎其微，说明在该工作负载下，LSQ 并非瓶颈。
• 图表结论：单纯扩大 ROB/RS 可带来有限性能提升，但边际效益快速下降；而扩大 LSQ 几乎无效。这支持论文观点——内存密集型负载如 SpMM 需要更高效的 TLP 而非单纯扩大 ILP 窗口。
• 该图用于论证传统 OoO 架构在稀疏内存负载下的局限性，为引入 SHADOW 的混合执行模型提供动机。

Figure 4: Breakdown of IPC contributions from all threads for 95% sparse SpMM.

• 图片展示了在 95% 稀疏 SpMM 工作负载下，不同线程配置中各线程对 IPC（Instructions Per Cycle） 的贡献分解。

• 横轴为 Thread Configuration，从左至右依次为：1-OoO、1-OoO+1-InO、1-OoO+2-InO、1-OoO+3-InO、1-OoO+4-InO、2-OoO、2-OoO+1-InO、2-OoO+2-InO、3-OoO、6-InO。

• 纵轴为 IPC 值，范围从 0.0 到 1.5。

• 每个柱状图由多个颜色块堆叠而成，代表不同线程（Tid:0 至 Tid:5）的 IPC 贡献，颜色对应图例：

  • Tid:0: 深蓝色
  • Tid:1: 橙色
  • Tid:2: 绿色
  • Tid:3: 红色
  • Tid:4: 紫色
  • Tid:5: 黄色

• 关键观察点：

  • 在 1-OoO 配置下，仅 Tid:0（深蓝色）有贡献，IPC 约为 0.8。
  • 当引入 InO 线程时（如 1-OoO+1-InO），总 IPC 提升，且 Tid:1（橙色）开始贡献。
  • 1-OoO+4-InO 配置下，总 IPC 达到峰值约 1.3，其中 OoO 线程（Tid:0）贡献约 0.5，四个 InO 线程（Tid:1 至 Tid:4）共同贡献剩余部分。
  • 2-OoO 配置下，两个 OoO 线程（Tid:0 和 Tid:1）均有贡献，但总 IPC 略低于 1-OoO+4-InO。
  • 6-InO 配置下，六个 InO 线程均参与执行，但总 IPC 低于混合配置，约为 1.0。

• 数据汇总表：

Thread Configuration	Total IPC	OoO Threads (Tid:0,1,2)	InO Threads (Tid:1-5)
1-OoO	~0.8	Tid:0	—
1-OoO+1-InO	~1.0	Tid:0	Tid:1
1-OoO+2-InO	~1.1	Tid:0	Tid:1, Tid:2
1-OoO+3-InO	~1.2	Tid:0	Tid:1, Tid:2, Tid:3
1-OoO+4-InO	~1.3	Tid:0	Tid:1, Tid:2, Tid:3, Tid:4
2-OoO	~1.2	Tid:0, Tid:1	—
2-OoO+1-InO	~1.1	Tid:0, Tid:1	Tid:2
2-OoO+2-InO	~1.0	Tid:0, Tid:1	Tid:2, Tid:3
3-OoO	~0.9	Tid:0, Tid:1, Tid:2	—
6-InO	~1.0	—	Tid:0 至 Tid:5

• 结论：
  • 混合 OoO + InO 配置（特别是 1-OoO+4-InO）在 95% 稀疏 SpMM 上实现了最高的 IPC，表明 SHADOW 架构能有效平衡 ILP 与 TLP。
  • 单纯增加 OoO 线程（如 3-OoO）或全部使用 InO 线程（6-InO）均无法达到最优性能。
  • InO 线程在内存密集型工作负载中能有效补充 OoO 线程的不足，提升整体资源利用率。

Figure 5: Microarchitecture design of SHADOW configured with 1 OoO and 4 InO threads.

• 图5展示了SHADOW微架构在1 OoO + 4 InO线程配置下的完整流水线设计，其核心思想是将OoO与InO线程并行执行于同一物理核心，通过硬件分区与软件协作实现动态ILP-TLP平衡。
• 前端（Fetch & Decode）阶段：
  • 支持最多6个SMT上下文（PC0至PC4），其中PC0分配给OoO线程，PC1至PC4分配给4个InO线程。
  • 所有线程共享ICache，通过ICOUNT策略选择当前周期访问指令缓存的线程，优先服务队列中指令最多的线程。
  • 分支预测器（BP）仅服务于OoO线程，InO线程无预测机制，遇到分支时暂停取指直至解析完成。
• 重命名与调度阶段：
  • OoO线程：经Decode后进入Rename模块进行寄存器重命名，消除假依赖，随后被分配至OoO RS（Reservation Station）和ROB（Reorder Buffer）。
  • InO线程：绕过Rename模块，直接进入各自独立的FIFO队列（TID1至TID4），每个FIFO对应一个InO线程。这些FIFO连接至各自的In Order RS单元。
  • RS资源动态划分：在运行时，RS被划分为OoO部分和InO部分；每个InO线程独占一个RS条目，其余条目平均分配给OoO线程。
• 执行与提交阶段：
  • Execute、Writeback（WB）阶段对所有线程开放，OoO与InO线程均可从Register File读取操作数，在ALU执行，并通过写回旁路（writeback bypass）更新结果。
  • Commit阶段仅由OoO线程执行，因其需按序提交以维护程序语义；InO线程非推测执行，无需提交逻辑，也无回滚机制。
• 关键结构与数据流：
  • LD Queue与Store Queue：仅OoO线程使用，支持推测加载与存储冲突检测；InO线程不使用Load Queue，保守执行，仅检查Store Queue以保证正确性。
  • Register File：物理寄存器文件（PRF）被分区使用。InO线程使用架构寄存器文件（ARF），每个线程获得固定数量的寄存器；剩余寄存器由OoO线程共享，通过Register Alias Table（RAT）管理。
  • ROB：仅OoO线程使用，用于跟踪指令状态与顺序提交；InO线程不占用ROB条目，从而释放宝贵资源供OoO线程使用。
• 线程间协作机制：
  • 软件工作窃取（Work Stealing）：由用户级Pthreads实现，各线程独立竞争全局任务队列，根据自身执行效率动态获取更多或更少的工作量。
  • 无中心调度器：SHADOW不引入复杂的硬件调度逻辑，而是依赖线程自身的贪婪行为与软件锁机制实现负载均衡。
• 性能优化点：
  • InO线程轻量化：省去重命名、ROB分配、分支预测等复杂机制，降低硬件开销，提升TLP扩展性。
  • OoO线程深度ILP挖掘：保留完整的乱序执行能力，在低缓存缺失率场景下最大化单线程性能。
  • 资源隔离与共享结合：关键结构如ICache、ALU、Register File共享，而ROB、RS、LD/ST Queue等按线程类型分区，避免资源争用。

阶段	OoO线程处理路径	InO线程处理路径
Fetch	PC0 → ICache → Fetch	PC1-4 → ICache → Fetch
Decode	Decode → Rename	Decode → FIFO TID1-4
Rename	Rename → ROB & OoO RS	Bypass Rename
Issue	OoO RS → Execute	In Order RS → Execute
Execute	Execute → WB	Execute → WB
Commit	Commit (顺序)	无Commit
Load/Store	使用LD Queue & Store Queue	仅使用Store Queue，保守执行
Register	PRF + RAT (Speculative & Permanent)	ARF (无重命名)

• 整体设计优势：
  • 面积与功耗开销极低：仅增加约1%的硬件开销，主要来自额外的FIFO队列与RS条目。
  • 适应性强：通过软件工作窃取机制，自动适应不同稀疏度、缓存压力的应用场景。
  • 编程模型透明：开发者无需修改代码即可利用SHADOW架构，只需在启动时调用shdw_cfg指令配置线程模式。

Figure 6: Microarchitecture of the fetch and decode stage configured with 1 OoO and 4 InO threads.

• 图像展示了 SHADOW 架构中 Fetch 和 Decode 阶段的微架构设计，配置为 1 个 OoO 线程与 4 个 InO 线程。

• 整体流程从左至右：程序计数器（PC）→ 指令缓存（ICache）→ Fetch Queue → Decode Queue → Decoded Queue → 分发至 Rename 或 FIFO 队列。

• PC 选择机制：

  • 共有 5 个 PC（PC0 至 PC4），其中 PC0 为蓝色，代表 OoO 线程；其余 PC1 至 PC4 为橙色，代表 InO 线程。
  • 通过 SELECT (ICOUNT) 机制选择当前周期访问 ICache 的线程，该策略优先选择指令队列中指令最多的线程，以保证前端持续供料。

• Fetch Queue 结构：

  • 每个线程拥有独立的 Fetch Queue（TID0 至 TID4），分别对应其 PC。
  • TID0 为蓝色（OoO），TID1-TID4 为橙色（InO）。
  • 后续通过 SELECT (Fetch Queue Utilization) 决定哪个线程的指令进入 Decode Queue，同样基于队列利用率。

• Decode 阶段：

  • 所有线程共享一个 Decoder 单元。
  • 解码后指令进入 Decoded Queue，再通过 SELECT (ICOUNT) 机制决定分发路径。

• 分发路径：

  • OoO 线程（TID0）：解码后指令送往 Rename 阶段，参与寄存器重命名和乱序调度。
  • InO 线程（TID1-TID4）：解码后指令直接进入 FIFO Queues，跳过重命名，按顺序执行。

• 颜色编码含义：

  颜色	含义
  蓝色	OoO 线程
  橙色	InO 线程
  绿色	共享资源

• 关键设计特点：

  • 硬件隔离：每个线程拥有独立的 PC 和 Fetch Queue，避免前端争用。
  • 动态调度：使用 ICOUNT 和队列利用率作为调度依据，确保高吞吐。
  • 路径分化：在 Decode 后明确分流，OoO 走复杂重命名路径，InO 走轻量 FIFO 路径，实现 不对称多线程。
  • 无分支预测开销：InO 线程不进行分支预测，仅依赖 TLP 掩盖延迟，简化硬件。

• 此设计支持 运行时可配置，允许根据工作负载动态调整 OoO/InO 线程比例，同时保持前端结构简洁高效。

Figure 7: SHADoW's microarchitecture of the Rename and Wakeup+Select stages configured with 1OoO and 4 inO threads

• 图片展示了 SHADOW 架构中 Rename 与 Wakeup+Select 阶段的微架构设计，配置为 1个OoO线程 + 4个InO线程。
• 整体结构分为三个主要区域：左侧为 Rename 阶段，中间为 Reservation Stations 与 Select+Wakeup 逻辑，右侧为 Partitioned Physical Register File。
• Decode Instruction 输入后，根据线程类型分流：
  • OoO 线程进入 Rename Instruction 模块，进行寄存器重命名和依赖检查，随后分配至 ROB、LDQ 和 STQ。
  • InO 线程直接进入各自的 FIFO Inst Queue（TID:1 至 TID:4），跳过重命名阶段，降低硬件开销。
• Reservation Stations 区域包含：
  • 一个 OoO Reservation Station，服务于唯一的 OoO 线程。
  • 四个独立的 In-Order RS（Tid 1 至 Tid 4），每个 InO 线程独占一个入口，简化调度逻辑。
• Select+Wakeup 机制：
  • 所有 RS 条目通过 WB Reg Broadcast 接收写回信号，更新源操作数就绪状态。
  • 使用 SELECT 逻辑基于“Cycles since decode”选择最老的就绪指令发送至执行单元。
  • InO RS 的条目结构包含 Src1/Src2 Reg、READY 位、D/S/M 标志、Dest Tag、Req 和 Scheduled 位，支持顺序执行与依赖跟踪。
• 右侧 Partitioned Physical Register File 显示物理寄存器按线程 ID 分区：
  • Tid:0 对应 OoO 线程。
  • Tid:1 至 Tid:4 对应四个 InO 线程。
  • 寄存器分区确保线程间隔离，避免资源竞争。
• 关键设计特点：
  • 非对称执行路径：OoO 线程走完整重命名与乱序调度流程，InO 线程绕过重命名，使用 FIFO 队列与轻量级 RS。
  • 资源分区：RS 与寄存器文件均按线程静态划分，避免动态仲裁开销。
  • 低功耗优化：InO 线程的 FIFO 队列在空闲时可关闭，节省能耗。
• 下表总结各模块功能与归属：

模块名称	所属线程类型	功能描述
Rename Instruction	OoO	寄存器重命名、依赖检查
ROB / LDQ / STQ	OoO	乱序缓冲、加载/存储队列
FIFO Inst Queue	InO (TID:1-4)	指令缓存，无重命名
OoO Reservation Station	OoO	存储待发射指令，支持乱序调度
In-Order RS	InO (TID:1-4)	单入口 RS，支持顺序执行与依赖跟踪
Partitioned PRF	All	物理寄存器按线程分区，确保隔离

• 此设计实现了 ILP 与 TLP 的协同执行：OoO 线程挖掘深度指令级并行，InO 线程提供高吞吐线程级并行，两者共享执行单元但路径分离，最大化资源利用率。

Figure 8: Register File partitioning in SHADOW.

• 图片展示了 SHADOW 架构中 物理寄存器文件 (PRF) 的分区机制，核心是为不同线程类型（OoO 与 InO）分配独立的寄存器资源。
• PRF 被划分为多个连续块，每个块对应一个线程 ID（Tid），例如 Tid0、Tid1、Tid2。图中显示了三个线程的分配：Tid0 占用 Reg 1-106，Tid1 占用 Reg 107-214，Tid2 占用 Reg 215-256。
• 每个线程块内标注了其执行模式：前两个块（Tid0 和 Tid1）标记为 (OoO)，表示它们是乱序执行线程；第三个块（Tid2）标记为 (InO)，表示它是顺序执行线程。
• 对于 OoO 线程，其寄存器块被进一步细分为 Speculative RAT（推测寄存器别名表）和 Permanent RAT（永久寄存器别名表）。
  • Speculative RAT 在重命名时更新，用于跟踪当前推测状态。
  • Permanent RAT 在提交时更新，用于维护架构状态。
• 对于 InO 线程，其寄存器块仅关联 Permanent RAT，因为 InO 线程不进行推测执行，无需维护推测状态。
• 此分区策略确保了：
  • 资源隔离：不同线程的寄存器空间互不干扰。
  • 模式适配：OoO 线程获得完整的重命名支持，而 InO 线程则避免了不必要的硬件开销。
  • 动态配置：通过调整各线程的寄存器块大小和数量，SHADOW 可在运行时灵活配置 OoO 与 InO 线程的比例。

线程 ID	寄存器范围	执行模式	关联 RAT 类型
Tid0	Reg 1-106	OoO	Speculative + Permanent
Tid1	Reg 107-214	OoO	Speculative + Permanent
Tid2	Reg 215-256	InO	Permanent Only

• 该设计体现了 SHADOW 的核心思想：在单核内同时支持异构线程，通过硬件资源的精细划分，在保持高性能的同时，最小化面积和功耗开销。

Figure 9: Impact of adding an InO Thread to an OoO system: An illustrative assembly example.

• 图 9 展示了在 OoO 系统中引入一个 InO 线程对指令执行和资源占用的影响，通过一个包含 8 条指令（A-H）的汇编序列进行说明。

• 指令序列初始化寄存器 R10, R11, R13, R14，并包含多个 Load 和算术操作，其中 A、B、G、H 为长延迟 Load 指令。

• 图 (a) 仅 OoO 执行：

  • 所有指令均分配 ROB 条目，ROB 被填满后无法接受新指令。
  • 长延迟 Load 指令（如 A、B、G、H）占据 ROB 条目直至退休，即使后续指令（如 D、E、F）已完成也无法释放条目。
  • 导致 ROB 资源被阻塞，新指令无法进入流水线，系统吞吐量下降。
  • 最终状态：4 条指令处于“Issued In-Order”（绿色），4 条处于“Stalled”（红色），无空闲 ROB 条目。

• 图 (b) 1-OoO + 1-InO 混合执行：

  • OoO 线程仍使用 ROB，但 InO 线程绕过 ROB，使用轻量级 Circular FIFO 队列。
  • InO 线程的指令（如 C、D、E、F）不占用 ROB 条目，可与 OoO 线程并行执行。
  • 长延迟 Load 指令仍由 OoO 线程处理，但 InO 线程可继续执行非依赖指令，提升整体并行度。
  • 最终状态：6 条指令处于“Issued In-Order”或“Issued OoO”（绿色/蓝色），2 条处于“Stalled”（红色），相比纯 OoO 更高效利用执行单元。

• 关键对比数据：

配置	在飞指令数	ROB 占用	Stalled 指令数	性能优势
仅 OoO	4	100%	4	ROB 阻塞严重，吞吐量低
1 OoO + 1 InO	6	\<100%	2	提升内存级并行性，增加吞吐

• 核心结论：
  • 引入 InO 线程可有效缓解 OoO 核心因长延迟 Load 导致的 ROB 饱和问题。
  • InO 线程无需重命名和推测执行，硬件开销极小，却能显著提升内存密集型负载的性能。
  • SHADOW 架构通过这种混合执行模式，在保持 OoO 深 ILP 能力的同时，扩展 TLP，实现动态平衡。

Algorithm 1: SHADOW's Work Stealing Mechanism

• 该图展示了 SHADOW 架构中用于动态负载分配的 Work Stealing Mechanism 算法，其核心是基于 Pthreads 的用户态协作调度。
• 算法初始化全局变量 currentChunk 和互斥锁（mutex），并定义 CHUNK_SIZE 作为每个线程单次窃取的工作单元大小，此参数可调以平衡负载粒度与同步开销。
• 系统并行生成 N 个 worker 线程，每个线程进入无限循环，通过加锁访问共享的 currentChunk 变量，确保原子性地获取下一个工作块起始索引 startChunk。
• 获取工作后，线程立即更新 currentChunk 并释放锁，避免阻塞其他线程，体现“先占后放”的轻量级同步策略。
• 若 startChunk 超出总工作量 TotalWork，线程退出循环；否则计算本次处理的结束索引 endChunk，并在 [startChunk, endChunk) 区间内执行实际计算任务。
• 所有线程在完成各自工作后进行同步和汇合（join），最终返回完整工作负载的执行结果，保证程序正确终止。
• 该机制无需操作系统介入调度，完全在用户空间通过锁实现去中心化负载均衡，适应 ILP-TLP 动态变化：高 ILP 时 OoO 线程窃取更多工作，高 TLP 时 InO 线程分担更多负载。

步骤	操作描述	关键作用
1	初始化 currentChunk=0 和 mutex	建立全局工作分配状态
2	定义 CHUNK_SIZE	控制工作窃取粒度
3	Spawn N worker threads	启动并行执行单元
4–17	线程循环窃取并执行工作	实现动态负载均衡
18	Synchronize and join threads	确保所有线程完成
19	Return completed workload	标志任务终结

• 算法设计简洁高效，仅依赖基本同步原语，避免复杂硬件支持或系统调用，符合 SHADOW “低开销、软件透明”的设计哲学。

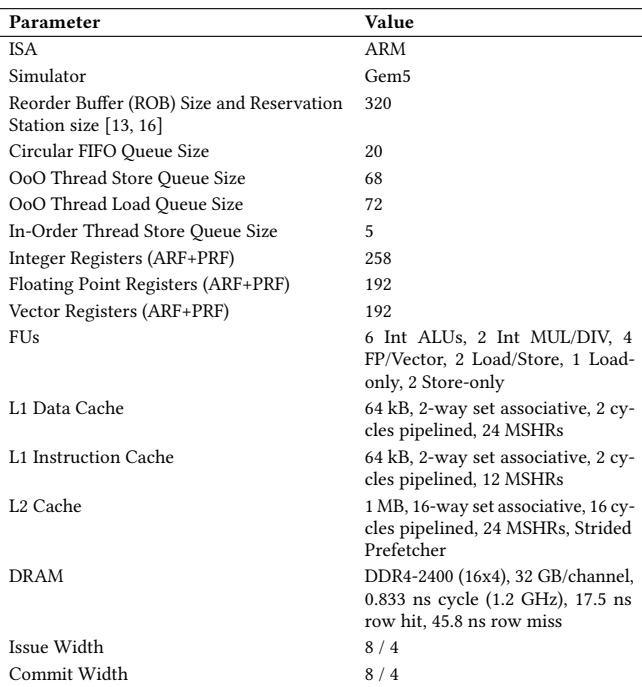

Table 1: CPU Microarchitectural Parameters

• 核心架构参数：该表详细列出了用于模拟 SHADOW 架构的 CPU 微架构参数，基于 ARM ISA 和 Gem5 模拟器，旨在评估其在不同工作负载下的性能表现。
• 关键缓冲区配置：
  • Reorder Buffer (ROB) 和 Reservation Station (RS) 大小为 320，用于支持 OoO 执行的指令窗口。
  • Circular FIFO Queue Size 为 20，服务于 InO 线程的轻量级指令队列。
  • OoO Thread Store/Load Queue Size 分别为 68 和 72，用于处理 OoO 线程的内存操作。
  • In-Order Thread Store Queue Size 仅为 5，反映 InO 线程对存储队列的低需求。
• 寄存器文件分配：
  • Integer Registers (ARF+PRF) 总数为 258。
  • Floating Point Registers (ARF+PRF) 和 Vector Registers (ARF+PRF) 均为 192，支持浮点和向量运算。
• 功能单元（FUs）：
  • 包含 6 个整数 ALU、2 个整数乘除单元、4 个浮点/向量单元、2 个 Load/Store 单元、1 个仅 Load 单元和 2 个仅 Store 单元，提供全面的执行能力。
• 缓存层级结构：
  • L1 Data Cache：64 kB，2-way set associative，2 cycles pipelined，24 MSHRs。
  • L1 Instruction Cache：64 kB，2-way set associative，2 cycles pipelined，12 MSHRs。
  • L2 Cache：1 MB，16-way set associative，16 cycles pipelined，24 MSHRs，配备 Strided Prefetcher。
• 主存系统：
  • 使用 DDR4-2400 (16x4)，带宽为 32 GB/Channel，周期时间为 0.833 ns（1.2 GHz），行命中延迟为 17.5 ns，行未命中延迟为 45.8 ns。
• 流水线宽度：
  • Issue Width 为 8/4，表示每周期可发射 8 条指令，但受限于 4 条实际执行。
  • Commit Width 为 8/4，表示每周期可提交 8 条指令，但受限于 4 条实际提交。

参数	值
ISA	ARM
Simulator	Gem5
Reorder Buffer (ROB) Size and Reservation Station size	320
Circular FIFO Queue Size	20
OoO Thread Store Queue Size	68
OoO Thread Load Queue Size	72
In-Order Thread Store Queue Size	5
Integer Registers (ARF+PRF)	258
Floating Point Registers (ARF+PRF)	192
Vector Registers (ARF+PRF)	192
FUs	6 Int ALUs, 2 Int MUL/DIV, 4 FP/Vector, 2 Load/Store, 1 Load-only, 2 Store-only
L1 Data Cache	64 kB, 2-way set associative, 2 cycles pipelined, 24 MSHRs
L1 Instruction Cache	64 kB, 2-way set associative, 2 cycles pipelined, 12 MSHRs
L2 Cache	1 MB, 16-way set associative, 16 cycles pipelined, 24 MSHRs, Strided Prefetcher
DRAM	DDR4-2400 (16x4), 32 GB/channel, 0.833 ns cycle (1.2 GHz), 17.5 ns row hit, 45.8 ns row miss
Issue Width	8 / 4
Commit Width	8 / 4

• 设计目标：这些参数共同构成了一个高性能的 ARM 核心模型，用于评估 SHADOW 在混合 OoO 和 InO 线程执行下的效率，特别是在内存密集型工作负载中的表现。

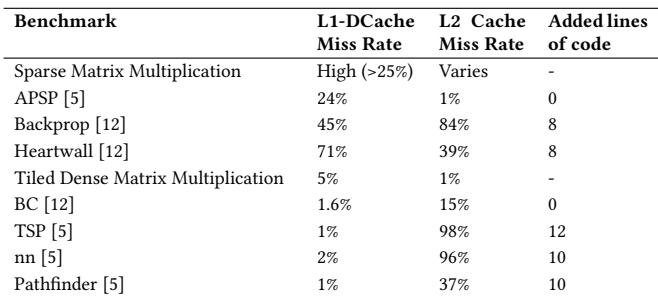

Table 2: Benchmarks used to evaluate SHADOW

• 该图片为论文中的 Table 2，标题为“Benchmarks used to evaluate SHADOW”，用于列出评估 SHADOW 架构所使用的基准测试程序及其关键性能指标。
• 表格包含四列：Benchmark（基准测试名称）、L1-D Cache Miss Rate（一级数据缓存缺失率）、L2 Cache Miss Rate（二级缓存缺失率）和 Added lines of code（为适配动态工作窃取机制新增的代码行数）。
• 所有基准测试均基于 Pthreads 实现，以支持 SHADOW 的软件驱动工作窃取机制。
• 下表总结了各基准测试的具体数据：

Benchmark	L1-D Cache Miss Rate	L2 Cache Miss Rate	Added lines of code
Sparse Matrix Multiplication	High (>25%)	Varies	-
APSP [5]	24%	1%	0
Backprop [12]	45%	84%	8
Heartwall [12]	71%	39%	8
Tiled Dense Matrix Multiplication	5%	1%	-
BC [12]	1.6%	15%	0
TSP [5]	1%	98%	12
nn [5]	2%	96%	10
Pathfinder [5]	1%	37%	10

• Sparse Matrix Multiplication (SpMM) 被列为高 L1 缓存缺失率（>25%），是主要评估对象，其 L2 缺失率随稀疏度变化，未修改代码。
• APSP、Backprop、Heartwall 属于内存密集型应用，L1 缺失率较高（24%-71%），其中 Backprop 和 Heartwall 的 L2 缺失率也极高（84%、39%），表明其对内存带宽压力大。
• Tiled Dense Matrix Multiplication 是计算密集型代表，L1 缺失率仅 5%，L2 缺失率 1%，几乎无缓存压力。
• BC、TSP、nn、Pathfinder 中，TSP 和 nn 的 L2 缺失率高达 98%，但 L1 缺失率极低（1%-2%），说明其访问模式高度不规则，导致 L2 预取失效。
• 新增代码行数反映集成工作窃取机制的改造成本：TSP 最高（12 行），nn 和 Pathfinder 为 10 行，Backprop 和 Heartwall 为 8 行，其余如 APSP、BC、Tiled Dense MM 无需修改。
• 此表格为后续性能分析（Section 5）提供分类依据，将基准测试按 L1 缓存缺失率 分为高（≥25%）和低（\<25%）两类，用于对比不同配置下 SHADOW 的适应性。

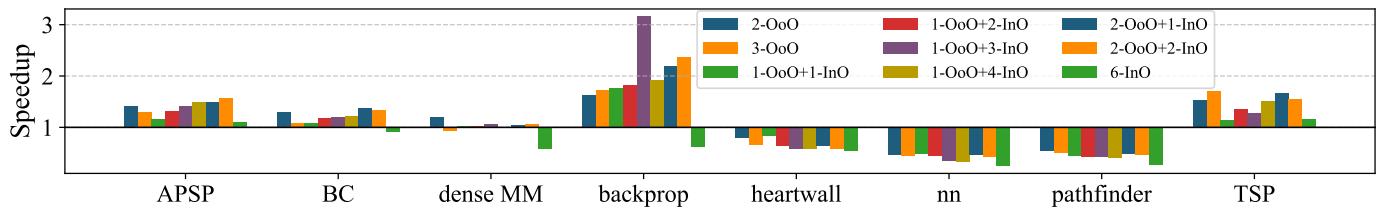

Figure 10: Per-workload speedup for various SHADOW thread configurations.

• 图片 338b5d1963025d649d0ba04ced904b767224453b52ab8b0b757779464fc0f629.jpg 是 Figure 10，标题为“Per-workload speedup for various SHADOW thread configurations”，展示不同 SHADOW 线程配置在多个基准测试上的性能加速比。

• 横轴列出八个基准测试：APSP、BC、dense MM、backprop、heartwall、nn、pathfinder、TSP。

• 纵轴表示相对于单线程 OoO 基线的 Speedup，范围从 0 到 3。

• 图例包含八种配置，颜色与条形图一一对应：

  • 2-OoO（深蓝）
  • 3-OoO（橙）
  • 1-OoO+1-InO（绿）
  • 1-OoO+2-InO（红）
  • 1-OoO+3-InO（紫）
  • 1-OoO+4-InO（黄）
  • 2-OoO+1-InO（青）
  • 6-InO（浅绿）

• 各基准测试表现总结如下：

Benchmark	最佳配置	最高加速比	关键观察
APSP	1-OoO+4-InO	~2.5X	混合配置显著优于纯 OoO 或纯 InO，体现 TLP 优势。
BC	2-OoO+1-InO	~1.5X	混合配置略优，缓存压力较小，ILP 与 TLP 平衡良好。
dense MM	2-OoO	~1.2X	纯 OoO 最佳，增加 InO 线程导致缓存冲突，性能下降。
backprop	1-OoO+4-InO	~2.8X	高度依赖 TLP，混合配置大幅提升性能，纯 InO 表现次之。
heartwall	1-OoO	~1.0X	单线程 OoO 最优，多线程加剧 L2 缺失，性能恶化。
nn	1-OoO	~1.0X	对缓存敏感，任何额外线程均降低性能，纯 OoO 保持稳定。
pathfinder	1-OoO	~1.0X	类似 nn，高度 ILP 密集且缓存敏感，多线程无益。
TSP	3-OoO	~2.0X	多 OoO 线程提升 ILP，L2 预取有效，性能随线程数上升。

• 关键结论：

  • 混合配置（如 1-OoO+4-InO）在 TLP 密集型负载（如 APSP、backprop）中表现最优，可实现高达 2.8X 加速。
  • 纯 OoO 配置在 ILP 密集或缓存敏感型负载（如 dense MM、nn、pathfinder）中更优，多线程引入资源竞争和缓存压力。
  • SHADOW 的灵活性允许根据工作负载特性动态选择最优配置，无单一配置适用于所有场景。
  • 6-InO 配置在多数负载中表现不佳，尤其在需要 ILP 的场景下，缺乏 OoO 能力导致性能受限。

• 总体趋势显示，SHADOW 的性能增益取决于工作负载的 ILP/TLP 平衡及对共享资源（RF、ROB、SQ、缓存）的压力程度。

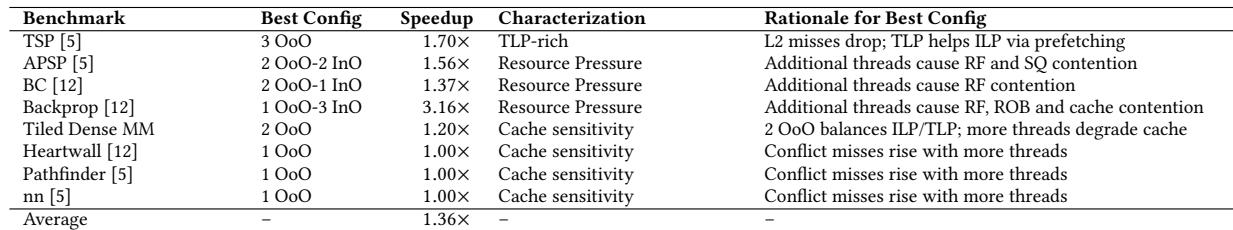

• 图片内容为一张表格，标题为“Table 3: Best configuration, speedup, and explanation for each benchmark”，用于总结 SHADOW 架构在不同基准测试（Benchmark）下的最优配置、性能提升及原因分析。
• 表格包含五列：Benchmark、Best Config、Speedup、Characterization 和 Rationale for Best Config。
• 所有数据均基于 SHADOW 在特定工作负载下的评估结果，旨在展示其动态平衡 ILP 与 TLP 的能力。

Benchmark	Best Config	Speedup	Characterization	Rationale for Best Config
TSP [5]	3 OoO	1.70×	TLP-rich	L2 misses drop; TLP helps ILP via prefetching
APSP [5]	2 OoO-2 InO	1.56×	Resource Pressure	Additional threads cause RF and SQ contention
BC [12]	2 OoO-1 InO	1.37×	Resource Pressure	Additional threads cause RF contention
Backprop [12]	1 OoO-3 InO	3.16×	Resource Pressure	Additional threads cause RF, ROB and cache contention
Tiled Dense MM	2 OoO	1.20×	Cache sensitivity	2 OoO balances ILP/TLP; more threads degrade cache
Heartwall [12]	1 OoO	1.00×	Cache sensitivity	Conflict misses rise with more threads
Pathfinder [5]	1 OoO	1.00×	Cache sensitivity	Conflict misses rise with more threads
nn [5]	1 OoO	1.00×	Cache sensitivity	Conflict misses rise with more threads
Average	–	1.36×	–	–

• 关键发现：
  • Backprop 获得最高加速比 3.16×，得益于 1 OoO + 3 InO 配置有效利用了 TLP，同时避免了资源争用。
  • TSP 在 3 OoO 配置下表现最佳，因 TLP 丰富且 L2 缺失率下降，通过预取辅助 ILP。
  • 多数缓存敏感型应用（如 Heartwall、Pathfinder、nn）在单线程 OoO 下表现最优，增加线程会加剧冲突缺失。
  • 平均加速比为 1.36×，表明 SHADOW 在多样化工作负载中具有稳定性能增益。
• 设计启示：
  • 最优配置高度依赖于工作负载的特性（ILP/TLP 平衡、资源压力、缓存敏感性）。
  • SHADOW 的可配置性允许用户根据具体应用选择最佳线程组合，实现自适应性能优化。

Figure 11: Geometric mean performance of SHADOW configurations on high D-cache miss rate benchmarks from Table 2, normalized to a single-threaded OoO core.

• 图片展示了 SHADOW 架构在高 D-cache miss rate基准测试上的几何平均性能，所有数据均以单线程 OoO 核心为基准（归一化为 1.0）。
• 横轴列出了九种不同的线程配置，包括纯 OoO、纯 InO 和混合 OoO+InO 配置。
• 纵轴表示Speedup，即相对于单线程 OoO 的性能提升倍数。
• 关键观察点：
  • 1-OoO + 4-InO 配置表现最佳，速度提升达到约 1.47x，显著优于其他配置。
  • 2-OoO + 2-InO 配置次之，速度提升约为 1.35x。
  • 6-InO 配置表现不佳，速度仅为 0.9x，低于基准，表明纯 InO 在高缓存缺失场景下无法有效利用 TLP。
  • 2-OoO 和 3-OoO 配置性能接近或略低于基准，说明在高缓存缺失情况下，增加 OoO 线程会因 ROB/RF/SQ 资源竞争而降低效率。
  • 1-OoO + 1-InO 和 1-OoO + 2-InO 配置性能适中，分别约为 1.2x 和 1.25x。

Thread Configuration	Speedup (vs. 1 OoO)
2-OoO	~1.15
3-OoO	~1.10
6-InO	~0.90
1-OoO + 1-InO	~1.20
1-OoO + 2-InO	~1.25
1-OoO + 3-InO	~1.30
1-OoO + 4-InO	~1.47
2-OoO + 1-InO	~1.30
2-OoO + 2-InO	~1.35

• 结论：在高缓存缺失的工作负载下，混合 OoO+InO 配置（特别是 1-OoO + 4-InO）能最有效地平衡 ILP 和 TLP，从而实现最高的性能增益。纯 OoO 或纯 InO 配置均无法充分利用资源，导致性能下降。

Figure 12: Geometric mean performance of SHADOW configurations on low D-cache miss rate benchmarks from Table 2, normalized to a single-threaded OoO core.

• 图片展示了 SHADOW 在 低 L1 D-cache miss rate 工作负载下的几何平均性能，基准为单线程 OoO 核心。
• 所有配置的性能均以 Speedup（加速比）形式呈现，数值低于 1.0 表示性能下降。
• 2-OoO 配置表现最佳，加速比约为 0.95，接近基准性能，表明在低缓存压力下，增加一个 OoO 线程可带来轻微收益。
• 3-OoO 和 6-InO 配置性能显著下降，加速比分别降至约 0.85 和 0.60，说明过多线程会加剧缓存冲突，导致性能恶化。
• 混合配置如 1-OoO+1-InO、1-OoO+2-InO、1-OoO+3-InO、1-OoO+4-InO 均表现不佳，加速比在 0.75–0.85 之间，表明在低缓存压力下，InO 线程无法有效利用资源，反而引入额外开销。
• 2-OoO+1-InO 和 2-OoO+2-InO 配置性能略优于纯 OoO 多线程，但仍未超过基准，加速比分别为 0.85 和 0.80，显示混合模式在低缓存压力下优势有限。

Thread Configuration	Speedup (vs. 1-OoO)
2-OoO	~0.95
3-OoO	~0.85
6-InO	~0.60
1-OoO+1-InO	~0.85
1-OoO+2-InO	~0.80
1-OoO+3-InO	~0.75
1-OoO+4-InO	~0.75
2-OoO+1-InO	~0.85
2-OoO+2-InO	~0.80

• 总体趋势表明，在低缓存压力工作负载中，单线程 OoO 或 双线程 OoO 是最优选择，而引入 InO 线程或过度增加 OoO 线程均会导致性能下降。

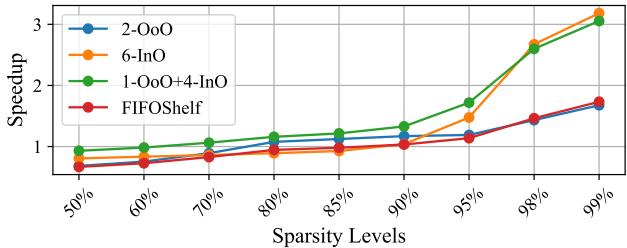

Figure 13: Performance of SHADOW with varying degrees of sparsity for an 8 wide CPU over 1 OoO thread.

• 图表展示了在 8-wide CPU 架构下，不同线程配置的 SHADOW 在处理 SpMM（Sparse Matrix Multiplication）时，随矩阵稀疏度变化的性能表现，基准为单个 OoO 线程。

• 横轴为 Sparsity Levels，从 50% 到 99%，表示矩阵中非零元素的比例越低，内存访问越不规则，ILP 越难提取。

• 纵轴为 Speedup，即相对于单 OoO 线程的加速比。

• 四条曲线分别代表：

  • 2-OoO：两个 OoO 线程。
  • 6-InO：六个 InO 线程。
  • 1-OoO+4-InO：SHADOW 的混合配置，一个 OoO + 四个 InO 线程。
  • FIFOShelf：一种基于指令流切换的 SMT 架构。

• 性能趋势分析：

  • 在 低稀疏度（如 50%-70%），所有配置加速比接近 1，说明此时 ILP 充足，单 OoO 线程已能高效利用资源。
  • 随着稀疏度增加至 85%，2-OoO 和 6-InO 开始出现性能分化，前者因 ROB/RF 压力增长而增速放缓，后者因无投机开销开始显现优势。
  • 在 95% 以上稀疏度，1-OoO+4-InO 配置显著领先，最高达到 3.1X 加速比，证明其在高内存压力下能有效平衡 ILP 与 TLP。
  • FIFOShelf 表现稳定但始终落后于 SHADOW 的混合配置，因其仍受限于共享结构（如寄存器文件、LSQ）的竞争。

• 关键数据点（近似值）：

Sparsity	2-OoO	6-InO	1-OoO+4-InO	FIFOShelf
50%	1.0	1.0	1.0	1.0
70%	1.1	1.0	1.1	1.0
85%	1.2	1.3	1.4	1.2
95%	1.5	1.8	2.5	1.6
98%	1.7	2.8	3.0	1.8
99%	1.8	3.0	3.1	2.0

• 核心结论：
  • SHADOW 的 1-OoO+4-InO 配置在高稀疏度场景下性能最优，尤其在 99% 稀疏度时达到 3.1X 加速比。
  • 该配置通过让 OoO 线程负责 ILP 密集部分，InO 线程承担 TLP 密集任务，实现了动态负载均衡。
  • 相较于纯 OoO 或纯 InO 配置，以及 FIFOShelf，SHADOW 在极端稀疏场景下展现出更强的适应性和效率。

Table 4: Hardware overhead of SHADOW

• Table 4 详细列出了 SHADOW 架构引入的硬件开销，其设计目标是在保持高性能的同时，将额外面积和功耗控制在极低水平（仅1%）。
• 表格内容按硬件结构分类，清晰展示了新增组件及其规模，体现了 SHADOW 在微架构层面的精简与高效。
• 所有新增组件均为轻量级设计，未涉及对核心执行单元（如 ROB、RS、PRF）的修改，从而避免了显著的性能或频率损失。

HW Structure	Components	Quantity / Size
Thread Control State Registers	General-purpose registers, Link register, Program counter and Current Program Status Register	68 Registers
Thread Control Block	Thread State Information, Thread Local Storage (TLS) Pointer, Stack Pointer, Thread ID, Priority Information, Pointers to resources	1664 Bits
Circular FIFO Queues	20 Entries per thread	5120 Bits
Multiplexers and Demultiplexers	Added in Fetch, Decode, Rename and Issue stages	4
Fetch Queues	Queue to store 8 fetched instructions	2048 Bits
Scoreboard	Six multi-ported tables, one dedicated per thread	2688 Bits

• Thread Control State Registers 包含每个线程必需的上下文信息，如程序计数器和状态寄存器，共占用 68个寄存器，是支持多线程上下文切换的基础。
• Thread Control Block 存储线程的元数据，如 TLS 指针和优先级信息，总大小为 1664位，用于管理线程资源分配。
• Circular FIFO Queues 为每个 InO 线程提供独立的指令缓冲区，每线程20条目，总计 5120位，确保 InO 线程能绕过重命名阶段并顺序执行。
• Multiplexers and Demultiplexers 共添加 4个，分布在取指、译码、重命名和发射阶段，用于在 OoO 和 InO 路径间路由指令，是实现异构执行的关键但轻量的开关。
• Fetch Queues 用于暂存从指令缓存取出的指令，容量为8条，总大小 2048位，保证前端流水线的持续供给。
• Scoreboard 为每个 InO 线程配备一个专用的多端口表，共六个，总大小 2688位，用于跟踪依赖关系，确保 InO 线程的正确顺序执行，无需复杂的跨路径依赖检测。

Figure 14: Performance of SHADOW with varying degrees of sparsity for a 4 wide CPU over 1 OoO thread.

• 图表展示了在 4-wide CPU 架构下，不同线程配置的 SHADOW 在处理 SpMM 时随矩阵稀疏度变化的性能表现，基准为单个 OoO 线程。
• 性能以 Speedup（加速比）衡量，横轴为 Sparsity Levels（稀疏度），从 50% 到 99%，纵轴为加速比，范围 1 至 3。
• 四种配置对比：
  • 2-OoO：蓝色线，代表两个 OoO 线程。
  • 6-InO：橙色线，代表六个 InO 线程。
  • 1-OoO+4-InO：绿色线，代表 SHADOW 的混合配置。
  • FIFOShelf：红色线，作为对比的投机式 SMT 架构。

配置	50% 稀疏度	85% 稀疏度	95% 稀疏度	99% 稀疏度
2-OoO	~1.0	~1.1	~1.3	~1.7
6-InO	~1.0	~1.1	~1.6	~2.8
1-OoO+4-InO	~1.0	~1.2	~1.8	3.1
FIFOShelf	~1.0	~1.0	~1.1	~1.6

• 关键观察：

  • 在低稀疏度（如 50%-70%）时，所有配置性能接近，因 ILP 充足，OoO 线程主导。
  • 当稀疏度上升至 85% 以上，1-OoO+4-InO 配置开始显著领先，尤其在 99% 稀疏度 达到 3.1X 加速比，体现其动态平衡 ILP/TLP 的优势。
  • 6-InO 在高稀疏度下表现优异，但低于混合配置，说明纯 InO 缺乏 ILP 支撑。
  • FIFOShelf 始终落后于 SHADOW 混合配置，验证了非投机式线程划分更高效。
  • 2-OoO 在高稀疏度下受限于 ROB/RF 资源竞争，性能提升有限。

• 结论：SHADOW 的 1-OoO+4-InO 配置在 4-wide CPU 上对高稀疏度 SpMM 工作负载展现出最优适应性，通过软件工作窃取机制动态分配任务，在内存受限场景下最大化资源利用率。

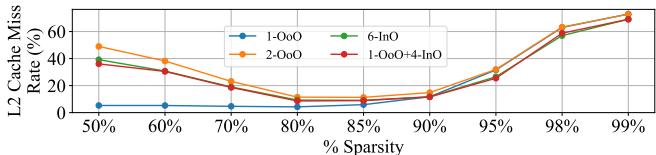

Figure 15: Miss rate for different thread configurations.

• 图表标题为 Figure 15: Miss rate for different thread configurations，展示在不同线程配置下，L2 Cache Miss Rate (%) 随矩阵稀疏度（% Sparsity）变化的趋势。
• 横轴为稀疏度百分比，从50%到99%，覆盖了从低稀疏到高稀疏的典型场景；纵轴为L2缓存缺失率，范围0%至60%以上。
• 图中包含四条曲线，分别代表四种SHADOW配置：
  • 1-OoO（蓝色圆点线）：单个Out-of-Order线程。
  • 2-OoO（橙色方块线）：两个OoO线程。
  • 6-InO（绿色三角线）：六个In-Order线程。
  • 1-OoO + 4-InO（红色菱形线）：一个OoO线程加四个InO线程的混合配置。

稀疏度	1-OoO	2-OoO	6-InO	1-OoO+4-InO
50%	~5%	~10%	~10%	~10%
70%	~10%	~15%	~15%	~15%
85%	~15%	~20%	~20%	~20%
95%	~30%	~35%	~35%	~35%
98%	~60%	~65%	~65%	~65%
99%	~73%	~75%	~75%	~75%

• 在低稀疏度（如50%）时，所有配置的L2缺失率均较低，1-OoO表现最优，缺失率仅约5%，而其他多线程配置因资源竞争略有上升。
• 随着稀疏度增加，所有配置的L2缺失率均显著上升，尤其在95%以上稀疏度时急剧攀升，表明内存访问模式高度不规则，硬件预取失效。
• 1-OoO + 4-InO配置在各稀疏度下与2-OoO和6-InO的缺失率几乎重合，说明其缓存行为与纯OoO或纯InO配置无显著差异，未引入额外缓存压力。
• 尽管多线程配置导致轻微的L2缺失率上升，但论文指出该影响有限，并未显著损害整体性能，因为SHADOW通过动态工作窃取机制有效利用了TLP来掩盖内存延迟。
• 该图支持论文核心观点：SHADOW的混合架构能在保持合理缓存效率的同时，通过动态平衡ILP与TLP实现性能提升，尤其在高稀疏度场景下优势明显。

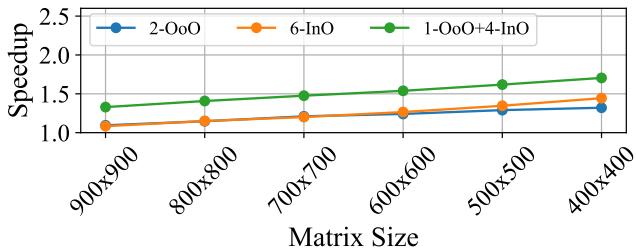

Figure 16: Performance of SHADOW with varying matrix size for 95% sparsity for an 8 wide CPU over 1 OoO thread.

• 图表标题为 Figure 16，展示的是在 95% 稀疏度 条件下，8-wide CPU 上不同线程配置的 SHADOW 架构性能随矩阵尺寸变化的趋势，基准为单个 OoO 线程。
• 横轴为 Matrix Size，从 400x400 到 900x900，共六个数据点，代表稀疏矩阵乘法（SpMM）中矩阵规模的变化。
• 纵轴为 Speedup，表示相对于单 OoO 线程的加速比，范围从 1.0 到 2.5。
• 图中包含三条曲线，分别代表三种 SHADOW 配置：
  • 蓝色圆点线：2-OoO（两个出序线程）
  • 橙色圆点线：6-InO（六个入序线程）
  • 绿色圆点线：1-OoO + 4-InO（一个出序 + 四个入序线程，即 SHADOW 的核心混合配置）

Matrix Size	2-OoO Speedup	6-InO Speedup	1-OoO+4-InO Speedup
900x900	~1.3	~1.2	~1.4
800x800	~1.3	~1.2	~1.4
700x700	~1.3	~1.2	~1.4
600x600	~1.3	~1.3	~1.4
500x500	~1.3	~1.3	~1.5
400x400	~1.3	~1.4	~1.7

• 在所有矩阵尺寸下，1-OoO + 4-InO 配置始终表现最优，其加速比稳定在 1.4 至 1.7 之间，尤其在 400x400 小矩阵时达到峰值 1.7X。
• 2-OoO 配置性能稳定，加速比维持在 1.3X 左右，未随矩阵尺寸显著提升。
• 6-InO 配置在小矩阵（如 400x400）时接近甚至略超 2-OoO，但在大矩阵时落后于混合配置，最高仅达 1.4X。
• 结论：SHADOW 的混合架构（1-OoO + 4-InO）在不同矩阵规模下均优于纯 OoO 或纯 InO 配置，尤其在小矩阵场景下优势最明显，证明其能有效平衡 ILP 与 TLP，适应不同工作负载规模。

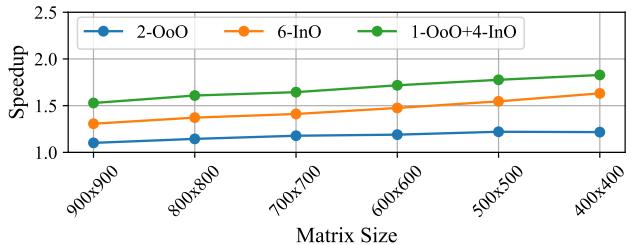

Figure 17: Performance of SHADOW with varying matrix size for 90% sparsity for a 4 wide CPU over1 OoO thread.

• 图表展示了在 90% 稀疏度 和 4-wide CPU 条件下，不同线程配置对 SpMM 性能 的影响，基准为单个 OoO 线程。
• 三组配置分别为：2-OoO（蓝色）、6-InO（橙色）和 1-OoO+4-InO（绿色），性能以 Speedup 表示。
• 随着矩阵尺寸从 900×900 缩小至 400×400，所有配置的加速比均呈上升趋势，表明小矩阵更易受益于多线程并行。
• 1-OoO+4-InO 配置在所有矩阵尺寸下均表现最优，最高加速比接近 1.8X，验证了 SHADOW 在混合 ILP/TLP 场景下的有效性。
• 6-InO 配置次之，加速比稳定在 1.5X–1.6X 区间，体现 InO 线程在高稀疏度下的 TLP 优势。
• 2-OoO 配置表现最弱，加速比始终低于 1.2X，说明纯 OoO 多线程在内存受限场景下因资源竞争而效率低下。

Matrix Size	2-OoO Speedup	6-InO Speedup	1-OoO+4-InO Speedup
900×900	~1.05	~1.3	~1.5
800×800	~1.07	~1.35	~1.55
700×700	~1.08	~1.4	~1.6
600×600	~1.1	~1.45	~1.65
500×500	~1.12	~1.5	~1.7
400×400	~1.15	~1.55	~1.8

• 数据表明，SHADOW 的 异构 SMT 架构 能有效平衡 ILP 与 TLP，在稀疏矩阵乘法中实现显著性能提升，尤其在小规模数据集上优势更为明显。

Figure 18: Breakdown of IPC contribution from each thread with varying degrees of sparsity over 1 OoO thread.

• 图片展示了在不同稀疏度（50%、70%、85%、98%）下，SHADOW架构中各线程对IPC（Instructions Per Cycle）的贡献分解，基准为单个OoO线程。
• 图例说明：Tid:0至Tid:5分别代表6个硬件线程，其中Tid:0为OoO线程，其余为InO线程。颜色块堆叠表示各线程对总IPC的贡献比例。
• 在50%稀疏度时，1-OoO配置IPC最高（约4.0），2-OoO次之（约2.0），6-InO和1-OoO+4-InO均低于2.0。此时OoO线程主导性能，InO线程贡献有限。
• 在70%稀疏度时，1-OoO IPC降至约3.7，2-OoO约为2.0，6-InO和1-OoO+4-InO均接近2.5。OoO线程仍占主导，但InO线程开始分担负载。
• 在85%稀疏度时，1-OoO IPC进一步下降至约3.0，2-OoO约为2.0，6-InO和1-OoO+4-InO均接近2.8。OoO线程效率降低，InO线程贡献显著提升。
• 在98%稀疏度时，所有配置IPC均大幅下降，1-OoO仅约0.5，2-OoO约0.8，6-InO和1-OoO+4-InO均约1.4。此时InO线程成为主要性能来源，OoO线程因内存停顿几乎无法有效执行。
• 以下表格总结了各稀疏度下不同配置的IPC值：

稀疏度	1-OoO	2-OoO	6-InO	1-OoO+4-InO
50%	~4.0	~2.0	~2.0	~2.0
70%	~3.7	~2.0	~2.5	~2.5
85%	~3.0	~2.0	~2.8	~2.8
98%	~0.5	~0.8	~1.4	~1.4

• 关键观察：随着稀疏度增加，OoO线程的IPC急剧下降，而InO线程的贡献逐渐上升，最终在高稀疏度下成为性能主力。SHADOW通过动态工作窃取机制，使InO线程在OoO线程停滞时接管更多工作，从而维持整体吞吐量。
• 该图验证了SHADOW的核心优势：在低稀疏度时依赖OoO线程提取ILP，在高稀疏度时依靠InO线程扩展TLP，实现自适应负载平衡。

Figure 19: Distribution of work across threads with dynamic work stealing for various degrees of sparsity.

• 图片展示了在不同稀疏度（50%、70%、85%、98%）下，SHADOW架构中六个线程（Tid:0 至 Tid:5）通过动态工作窃取机制所承担的总迭代次数分布。
• 每个柱状图代表一种SHADOW配置：1-OoO、2-OoO、6-InO、1-OoO+4-InO。其中，1-OoO+4-InO是SHADOW的核心混合配置。
• Tid:0（深蓝色）始终是唯一的OoO线程，在低稀疏度时承担绝大部分工作；随着稀疏度增加，其工作量占比显著下降。
• 在50%稀疏度时，1-OoO+4-InO配置中，Tid:0（OoO）完成约350次迭代，其余四个InO线程（Tid:1至Tid:4）合计完成约250次，显示OoO线程主导执行。
• 在70%稀疏度时，Tid:0的工作量降至约300次，而InO线程的总工作量上升至约300次，表明工作开始向InO线程均衡转移。
• 在85%稀疏度时，Tid:0与InO线程群的工作量基本持平，各承担约300次迭代，体现ILP下降后TLP的补偿作用。
• 在98%稀疏度时，Tid:0仅完成约200次迭代，而四个InO线程合计完成约400次，InO线程成为主要执行单元，有效维持了整体吞吐。
• 该图直观验证了SHADOW的自适应能力：高ILP时由OoO线程“贪婪”抢占工作，低ILP时由InO线程“接力”维持执行，无需硬件干预。
• 对比纯配置：6-InO在高稀疏度下表现良好，但缺乏ILP利用能力；2-OoO在低稀疏度下优于1-OoO，但在高稀疏度下因ROB压力性能下滑。

稀疏度	配置	Tid:0 (OoO) 迭代数	InO线程总迭代数	工作分配趋势
50%	1-OoO+4-InO	~350	~250	OoO主导
70%	1-OoO+4-InO	~300	~300	开始均衡
85%	1-OoO+4-InO	~300	~300	基本均衡
98%	1-OoO+4-InO	~200	~400	InO主导

• 此动态负载均衡是SHADOW实现高效资源利用率的关键，也是其区别于MorphCore等模式切换架构的核心优势。
