RPG2: Robust Profile-Guided Runtime Prefetch Generation 通俗讲解¶

0. 整体创新点通俗解读¶

痛点直击 (The "Why")

传统的软件预取（Software Prefetching）是个“一次性买卖”。编译器或开发者根据特定输入和特定硬件，把预取指令（比如 _builtin_prefetch()）硬编码进程序里。
这在现实中非常脆弱。论文通过大量实验（如 Figure 1, 2, 3）证明：最优的预取距离（prefetch distance）对程序输入和处理器微架构极度敏感。
- 同一个程序，换一个数据集，最佳预取距离可能从 1 变成 50。
- 同一个程序和数据集，在 Haswell 和 Cascade Lake 上，预取甚至可能从“神助攻”变成“猪队友”，导致 50-70% 的严重性能下降（Figure 3）。
静态方案无法应对这种动态变化。你不可能为每个可能的输入和每种服务器 CPU 都维护一个单独的二进制文件。这就导致开发者对预取敬而远之，因为风险太高。

通俗比方 (The Analogy)

想象你在高速公路上开车去一个陌生城市。静态预取就像出发前，你根据地图App（基于某个假设的路况）规划好了一个固定的加油点。
但如果路上突然大堵车（输入变了），或者你的车是电车而App按油车规划的（微架构变了），这个固定的加油点就完全失效了，你可能半路抛锚。
RPG2 的做法完全不同：它给你车上装了一个智能副驾。这个副驾一边开车（程序运行），一边实时观察油表（性能计数器）、路况（内存访问模式），并能动态地、安全地决定：
1. 要不要中途加油（插入预取）。
2. 在哪里加油最合适（调整预取距离）。
3. 如果发现加油反而让车更慢了（比如排队太久），就立刻取消加油计划，让你按原速前进，保证不比原来更差。

关键一招 (The "How")

RPG2 的核心创新在于构建了一个纯软件的、在线的、可回滚的预取优化闭环。它没有发明新的预取算法，而是巧妙地改造了整个优化流程：

作者并没有依赖静态编译，而是构建了一个四阶段的运行时系统（Figure 4）：
1. Profile（剖析）: 程序跑起来后，用硬件性能计数器（PEBS）实时找出造成 LLC Miss 的热点指令。
2. Generate（生成）: 利用 BOLT（一个二进制优化工具）作为后端，在不接触源码的情况下，为目标函数生成一个带预取内核（prefetch kernel）的新版本。这个内核被设计成逻辑上的 NOP，保证语义不变。
3. Insert（插入）: 这是最 tricky 的一步。作者没有简单地覆盖原函数，而是将新函数放在新地址，并实现了针对 C/C++ 的 **On-Stack Replacement **(OSR)。这意味着即使函数正在执行中，也能安全地将执行流切换到带预取的新版本（Figure 6）。
4. Tune & Rollback（调优与回滚）: 系统会在线搜索最优的预取距离。最关键的是，如果发现任何预取距离都无法超越原始性能，它会利用 OSR 无缝切回原始代码，彻底规避了预取带来的性能风险。
这套机制的核心保障是 **BOLT Address Translation Table **(BATT)，它像一张精确的地图，让系统能在新旧两个函数版本的任意指令间进行安全转换，从而实现了“大胆尝试，不行就撤”的鲁棒性。这正是 RPG2 名字中 “Robust” 的真正含义。

1. 基于BOLT的二进制代码分析与生成¶

痛点直击 (The "Why")

传统的 profile-guided prefetching（如 APT-GET）都是在编译期静态完成的。这意味着你必须为每个程序、每种输入、甚至每种 CPU 微架构，都预先跑一遍 profiling，然后生成一个专用的二进制文件。
这在现实中几乎不可行：程序输入千变万化（比如图算法跑不同规模的社交网络），CPU 型号也各不相同（Haswell vs. Cascade Lake）。一个在 A 输入上最优的预取距离，在 B 输入上可能直接导致 50% 的性能下降（见 Figure 3）。
更麻烦的是，很多程序根本拿不到源码，只有二进制。静态编译器对此束手无策。

通俗比方 (The Analogy)

想象你要给一辆正在高速行驶的汽车换轮胎。传统方法是：把车开回车库（停机），拆掉旧轮子，装上新轮子（重新编译），再开出去。但如果路况（输入数据）随时在变，你总不能频繁停车换胎。
RPG2 的做法更像是“边开边换”：它先观察车子跑得怎么样（Profiling），然后在后备箱里快速造一个新轮胎（BOLT 生成新代码），找个服务区短暂靠边（ptrace 暂停），几秒钟内把新轮胎换上（Runtime Code Insertion），如果发现新轮胎反而更颠簸，还能立刻换回原来的（Rollback）。
而 BOLT 就是那个能在后备箱里快速、精准地制造出完美匹配新车轮的“移动修车厂”。

关键一招 (The "How")

作者并没有试图去修改或替换整个编译工具链，而是巧妙地将他们的预取逻辑封装成一个 BOLT Pass（具体叫 InjectPrefetchPass），直接作用于程序的 二进制文件。
这个 Pass 的核心工作流是：
- 识别热点：通过分析 PEBS 采样到的 LLC Miss 信息，定位到造成最多缓存未命中的那几条 load 指令。
- 模式匹配：对这些 load 指令进行 backward slicing，追溯其地址计算依赖，并将其归类到预定义的三种可预取模式中（见 Table 1）。这一步的关键在于，它能处理复杂的 indirect memory access（如 a[b[i]]），而这正是硬件预取器的软肋。
- 生成内核：一旦模式匹配成功，就在对应的循环头（loop header）处，原地插入一段“预取内核”（prefetch kernel）。这个内核会精确地复制原始 load 的地址计算逻辑，但目标是提前 d 步计算出未来要访问的地址，并发出 _mm_prefetch 指令。
- 保证安全：生成的内核自带 bounds check（边界检查），防止因预取越界而引发段错误。同时，它被设计成一个逻辑上的 NOP，即除了预取行为外，不会改变任何寄存器或内存状态，确保语义正确性。
最终，BOLT 输出一个全新的、嵌入了智能预取逻辑的二进制文件，为后续的 在线调优（Phase 4）和 运行时替换（Phase 3）提供了基础。整个过程完全绕过了源代码，实现了对黑盒二进制程序的“外科手术式”优化。

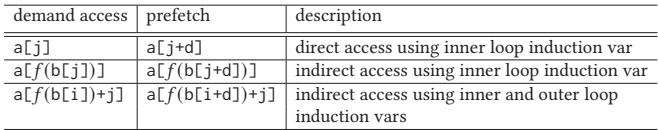

Table 1. Memory access categories that RPG2 supports

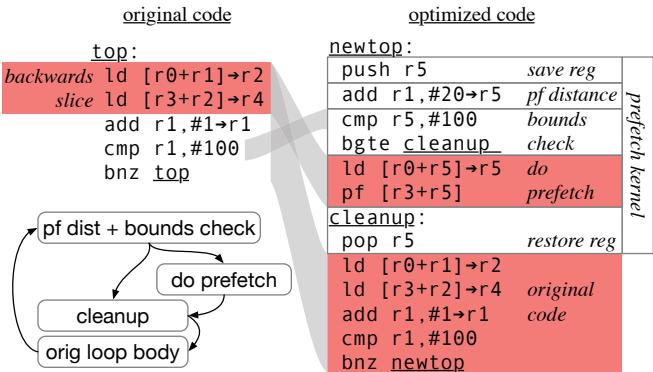

Figure 5. Annotated example of RPG2 code transformations.

2. 运行时代码注入与在线栈替换（OSR）¶

痛点直击 (The "Why")

传统的 Profile-Guided Optimization (PGO) 或静态编译器（如 APT-GET）在程序运行前就“拍板”了预取策略。这在面对多变的输入数据或不同的 CPU 微架构时非常难受。
想象一下，你为一个图算法编译了一个带预取的二进制文件，它在一个社交网络图上跑得飞快，但在另一个网页链接图上却因为预取距离不对，疯狂污染缓存，性能直接崩盘。更糟的是，一旦程序跑起来，你就无法更改这个已经“焊死”在二进制里的预取逻辑。
即使你知道预取可能有害，静态方案也无法在运行时“悬崖勒马”，只能眼睁睁看着性能被拖垮。

通俗比方 (The Analogy)

这就像给一辆正在高速公路上飞驰的汽车更换引擎。传统做法是：车必须开回车库（停止运行），拆掉旧引擎（原始函数），装上新引擎（带预取的函数），然后再上路。但对于那些99%时间都在一个热循环里跑的程序来说，“回车库”的成本太高，甚至错过了最佳优化时机。
RPG2的做法更像是空中加油+部件热插拔。它先在旁边准备好一个升级版的引擎模块（通过BOLT生成新函数），然后在不停车的情况下，精准地将正在工作的旧引擎无缝切换到新引擎上，并且保证驾驶员（程序逻辑）完全感觉不到颠簸。如果发现新引擎有问题（比如油耗反而更高），还能立刻切回旧引擎。

关键一招 (The "How")

RPG2解决这个难题的核心，在于它没有试图去“修改”原始函数的内存，而是采用了“影子函数 + 精准重定向”的策略，并巧妙地利用了现有工具链的能力。

第一步：制造“影子”。RPG2利用 BOLT 这个二进制优化框架，在离线状态下分析原始程序，生成一个全新的、包含预取内核（prefetch kernel）的函数版本。这个新函数是原始函数的“影子”，拥有相同的语义但更强的性能潜力。
第二步：安全注入。通过 LD_PRELOAD 注入一个名为 libpg2 的轻量级库到目标进程中。当需要进行优化时，RPG2的主控进程通过 ptrace 暂停目标进程，然后让 libpg2 在目标进程的地址空间内用 mmap 分配一块新内存，并将“影子函数”的代码拷贝进去。这样就避免了覆盖原始代码的风险。
第三步：实现在线栈替换（OSR）。这是最精妙的一步。问题在于，当目标进程被暂停时，它的调用栈上可能正有多个线程在执行原始函数的不同位置。简单地把未来的函数调用指向“影子函数”是不够的，必须把已经在执行中的函数调用也切换过去。
- RPG2利用了BOLT自带的 BOLT Address Translation Table (BATT)。这个表原本是为了支持对已优化二进制文件的再次优化而设计的，它精确记录了原始函数中每条指令与BOLT优化后函数中对应指令的地址映射关系。
- RPG2通过 ptrace 读取所有线程的程序计数器（PC），对于PC指向原始函数的线程，它查询BATT，找到对应的“影子函数”中的新地址，并直接修改该线程的PC。这样，当进程恢复运行时，线程就会从“影子函数”的对应位置继续执行，实现了真正的无缝切换。
- 对于切换过程中可能出现在预取内核里的线程（这部分代码在原始函数里不存在，BATT无映射），RPG2采用保守策略：通过 ptrace单步执行，直到线程执行到BATT中有映射的代码位置，再进行转换。
第四步：动态回滚。如果后续的性能监控发现预取有害，RPG2可以利用同样的BATT机制，将所有指向“影子函数”的调用和PC都反向映射回原始函数，完美地“撤销”整个优化操作，将性能恢复到基准线。

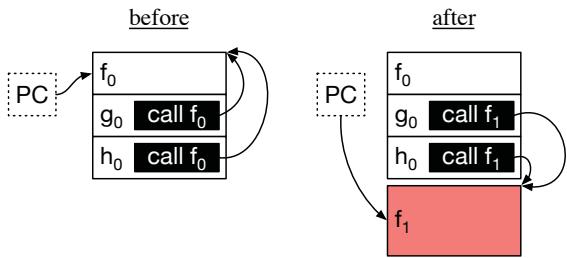

Figure 6. The PC register and code memory of the target process before and after, RPG2’s code replacement.

3. 基于性能反馈的动态预取距离调优¶

痛点直击

传统的软件预取，无论是手动还是编译器自动插入，都面临一个致命问题：预取距离（prefetch distance）是“写死”的。这个距离一旦确定，就无法适应程序运行时的真实情况。
这个“难受”体现在三个方面：
- 输入敏感性：同一个程序，处理不同规模或结构的数据（比如图算法跑在不同的社交网络图上），其内存访问的节奏完全不同。对A数据集最优的距离，在B数据集上可能完全无效甚至有害。

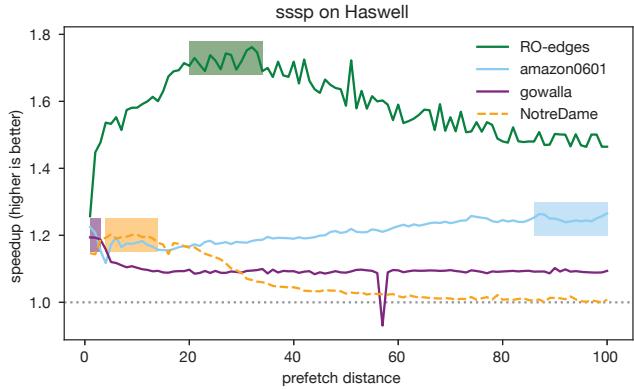

Figure 1. The sssp benchmark from CRONO [2] has very different optimal prefetch distances (shaded regions) with different inputs.

硬件敏感性：同样的代码和数据，在Haswell和Cascade Lake这样的不同微架构上，由于缓存大小、内存带宽、乱序执行能力的差异，最优预取距离也会大相径庭。

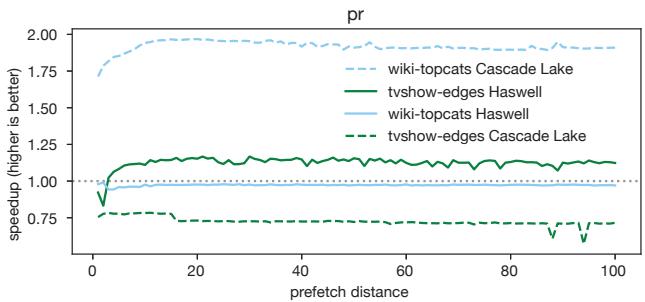

Figure 2. The pr benchmark from CRONO [2] sees a speedup or a slowdown with prefetching, depending on the microarchitecture.

双刃剑效应：预取太近，数据还没到就被用，等于没预取；预取太远，数据早早进了缓存又被挤出去，还白白浪费了宝贵的内存带宽。更糟的是，错误的预取会严重拖慢程序，而静态方法对此束手无策。

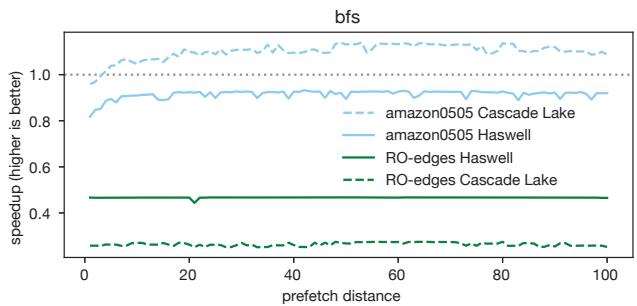

Figure 3. The bfs benchmark from CRONO [2] often (but not always) suffers significant performance slowdown with prefetching.

通俗比方

想象你在一条传送带上工作，你的任务是从传送带上拿零件组装产品。零件到达你面前需要固定的时间（内存延迟）。
静态预取就像是老板根据昨天的经验，给你定下了一个规矩：“你必须在组装当前零件的同时，伸手去拿后面第N个零件”。但如果今天传送带速度变了（微架构不同），或者零件的大小和间距变了（输入数据不同），这个N值很可能就不合适了。拿早了手闲着（浪费精力/带宽），拿晚了就得干等（流水线停顿）。
RPG2的做法则像是给你配了一个智能助手。他先观察你工作几秒钟（Profiling），然后在你旁边装了一个可以随时调节的机械臂（注入预取代码）。接着，他不断微调机械臂抓取的提前量（动态调优），并通过看你单位时间能组装多少产品（IPC）来判断哪个提前量最好。如果发现怎么调都比你自己干还慢，他就干脆把机械臂收起来，让你恢复原样。

关键一招

RPG2最核心的创新在于，它没有试图在编译时“猜”出一个完美的预取距离，而是将这个决策推迟到运行时，并建立了一个闭环反馈系统。
具体来说，它在原来的“分析-注入”流程后，增加了一个“监控-搜索-决策”的在线调优阶段：
- 性能指标选择：它选用IPC（Instructions Per Cycle）作为“健康度”指标。这是一个非常聪明的选择，因为IPC直接反映了处理器流水线的充实程度，综合了缓存命中、带宽竞争等所有因素的最终效果，比单纯看缓存未命中率（MPKI）更能反映真实性能。
- 高效的搜索策略：为了避免在巨大的距离空间（比如1-200）里盲目穷举，它设计了一个三阶段的智能搜索算法：
  - 梯度探测：从一个随机点出发，小步试探（±5），快速判断性能提升的方向。
  - 粗粒度跳跃：沿着有利方向指数级（翻倍）跳跃，快速逼近性能峰值区域。
  - 精细二分：在锁定的小范围内进行二分查找，精确定位局部最优解。
- 安全回滚机制：整个调优过程是“无害”的。如果搜索完所有候选距离，发现最好的那个也比原始代码的IPC低，RPG2会果断地将执行流切换回未经修改的原始函数，确保性能不会因预取而受损。这个能力是任何静态方法都无法企及的。

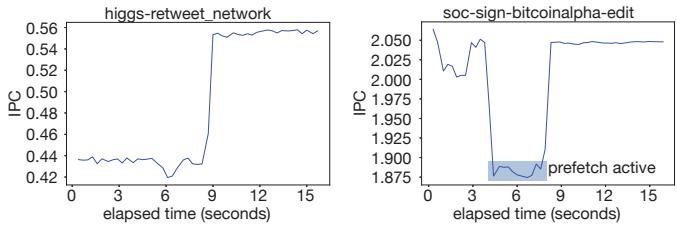

Figure 10. RPG2’s impact on IPC over time.

4. 安全回滚机制¶

痛点直击 (The "Why")

传统的 profile-guided prefetching（如 APT-GET）是“一锤子买卖”：编译时根据某个输入或硬件环境，把预取指令和距离硬编码进二进制文件。
这在现实中非常“难受”，因为：
- 同一个程序，换一个输入数据（比如图的稀疏度不同），最优的预取距离可能天差地别（见 Figure 1）。
- 同一个程序+输入，在不同的微架构（如 Haswell vs. Cascade Lake）上，预取甚至可能从“神助攻”变成“猪队友”（见 Figure 2 和 Figure 3）。
最致命的是，一旦预取配置不当，它会主动作恶：不仅浪费内存带宽，还会把有用的缓存行给挤出去，导致性能雪崩式下降。而静态方案对此毫无办法，只能眼睁睁看着。

通俗比方 (The Analogy)

想象你在开车，RPG2 就像一个极其谨慎的自动驾驶副驾。
它看到前方路况复杂（程序热点），决定尝试一套新的驾驶策略（插入预取）。
但它不会直接猛打方向盘。它会先小幅度调整（尝试一个预取距离），然后紧盯仪表盘（监控 IPC）。
如果发现车速（性能）变快了，就继续微调；但如果发现车速反而慢了，或者车身不稳（性能下降），它会立刻、果断地松开方向盘，让你的手（原始代码）重新掌控车辆，确保你至少能维持原来的驾驶体验。
这个“松开方向盘”的动作，就是安全回滚机制。它不是简单的“关掉预取”，而是把整个执行状态无缝切回到从未被修改过的原始代码路径上。

关键一招 (The "How")

作者并没有在原地修改代码，而是巧妙地采用了“影子函数”的设计。
- 原始函数 F0 被完整保留，纹丝不动。
- 优化后的新函数 F1（带预取内核）被生成并加载到新的内存地址。
当需要回滚时，最关键的一步是处理那些“正在 F0 里执行”的线程（即 On-Stack Replacement, OSR 问题）。
- RPG2 利用了 BOLT 生成的 **BATT **(BOLT Address Translation Table)。这个表就像一本精确的“新旧地图坐标对照手册”，能将 F1 中任意指令的地址映射回 F0 中对应的原始地址。
- 对于已经进入 F1 预取内核的线程（这部分在 F0 里没有对应物），RPG2 采用了一种“笨但可靠”的方法：通过 ptrace 单步执行，直到线程执行流回到 F1 的主体部分（这部分在 BATT 中有记录），然后再利用 BATT 完成地址翻译和跳转。
最终，通过修改所有相关线程的 PC (Program Counter) 和调用点，将整个程序的执行流干净利落地切换回 F0，从而实现了零风险的性能兜底。

Figure 6. The PC register and code memory of the target process before and after, RPG2’s code replacement.

这个机制的核心价值在于，它将预取从一个“高风险、高回报”的赌博，变成了一个“有止损线的投资”。无论在线调优的结果如何，程序的性能下限都被牢牢锁定在原始基线水平，这极大地提升了预取技术在真实、多变环境中的**鲁棒性 **(Robustness) 和实用性。
