RICH Prefetcher: Storing Rich Information in Memory to Trade Capacity and Bandwidth for Latency Hiding 图表详解

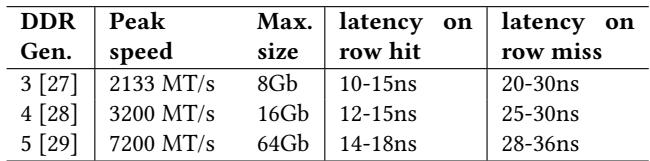

Table 1: DDR specifications across generations exhibit the high-bandwidth high-capacity and high-latency trends

• 该图片为论文中的 Table 1，标题明确指出其展示的是 DDR 规格在不同代际间的演进趋势，核心聚焦于 高带宽、大容量与高延迟 的并存现象。
• 表格横向列出四列关键指标：DDR Gen.（代际）、Peak speed（峰值速度）、Max. size（最大容量）、latency on row hit（行命中延迟） 和 latency on row miss（行未命中延迟）。
• 纵向对比三代主流 DDR 标准：DDR3 [27]、DDR4 [28]、DDR5 [29]，清晰呈现技术迭代路径。

DDR Gen.	Peak speed	Max. size	latency on row hit	latency on row miss
3 [27]	2133 MT/s	8Gb	10-15ns	20-30ns
4 [28]	3200 MT/s	16Gb	12-15ns	25-30ns
5 [29]	7200 MT/s	64Gb	14-18ns	28-36ns

• 峰值速度 从 DDR3 的 2133 MT/s 跃升至 DDR5 的 7200 MT/s，增长超过 三倍，体现 高带宽 趋势。
• 最大容量 从 8Gb 增至 64Gb，同样实现 八倍提升，印证 大容量 发展方向。
• 访问延迟 指标同步上升：行命中延迟 从 10-15ns 增至 14-18ns，行未命中延迟 从 20-30ns 扩展至 28-36ns，表明 高延迟 成为伴随性能提升的代价。
• 该表格作为背景支撑，旨在说明现代内存系统设计中 带宽与容量提升以牺牲延迟为代价 的普遍规律，为论文提出的 RICH prefetcher 针对高延迟场景优化提供必要性依据。

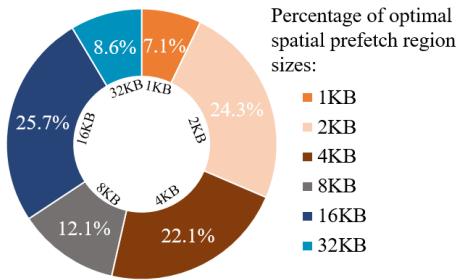

Figure 1: Different workloads favor distinct spatial region sizes for prefetching; approximately half achieve peak performance under conventional 4 KB regions,while the remainder achieve peak performance with larger spatial region sizes

• 图片为一个环形图，标题为“Figure 1: Different workloads favor distinct spatial region sizes for prefetching; approximately half achieve peak performance under conventional 4 KB regions, while the remainder achieve peak performance with larger spatial region sizes”，旨在展示不同工作负载在预取时对空间区域大小的偏好。
• 图表中心标注“Percentage of optimal spatial prefetch region sizes:”，表明其统计的是各区域尺寸作为最优预取单元的占比。
• 图例清晰对应六种区域尺寸：1KB、2KB、4KB、8KB、16KB、32KB，分别以不同颜色区分。
• 各区域尺寸对应的百分比如下表所示：

区域尺寸	占比
1KB	7.1%
2KB	24.3%
4KB	22.1%
8KB	12.1%
16KB	25.7%
32KB	8.6%

• 数据显示，4KB区域虽是传统主流选择，但仅占22.1%，不足四分之一；而16KB区域占比最高，达25.7%，成为最常被选为最优预取尺寸的工作负载。
• 2KB和16KB合计占比50%，印证了原文“approximately half achieve peak performance under conventional 4 KB regions, while the remainder achieve peak performance with larger spatial region sizes”的结论。
• 该图直观揭示了单一固定区域尺寸（如4KB）无法满足多样化的访问模式需求，支持论文中提出多尺度区域预取的设计动机。

Figure 2: The multi-offset trigger mechanism can distinguish "common-origin, later-divergent" access streams

• 图片展示了 multi-offset trigger mechanism 如何区分具有“共同起点、后期发散”特征的访问流，这是传统单偏移触发机制无法做到的。
• 左侧图示为 single-offset trigger mechanism 的局限性：在 4 KB 空间区域内，两个访问流 A 和 B 均从地址 0x1 开始访问，但后续路径不同（A 访问 0x4, 0xc；B 访问 0xc, 0x1），单偏移机制仅凭首个偏移量无法区分二者，导致误预测。
• 右侧图示为 multi-offset trigger mechanism 的优势：通过记录多个访问偏移（如 0x1 和 0x4 对应流 A，0x1 和 0xc 对应流 B），系统可识别出两个流虽起始相同，但后续行为不同，从而分别建模并准确预测。
• 该机制的核心在于利用 多偏移信息 验证访问模式的连续性和方向性，避免将“common-origin, later-divergent”流错误归类为同一模式。
• 图中明确标注了两个访问流的具体地址序列：
  • 流 A 地址：0x1, 0x4, 0xc
  • 流 B 地址：0x1, 0xc, 0x4
• 此设计直接支持 RICH prefetcher 中对 16 KB 区域采用 (PC, 5 offsets) 触发策略，以提升大区域预取的准确性，同时牺牲部分覆盖率换取高精度。

机制类型	能否区分流 A/B	核心依据	缺陷/优势
Single-offset	❌ 不能	仅依赖首个访问偏移（0x1）	无法捕捉后续发散行为，易产生误预测
Multi-offset	✅ 能	依赖多个访问偏移组合（如 0x1+0x4 vs 0x1+0xc）	提升准确性，尤其适用于大区域预取场景

• 该图是 RICH 设计中 Insight 2 的直观体现，即“观察更多访问偏移可提高准确性，代价是降低覆盖率”，为后续多尺度区域仲裁机制奠定基础。

Figure 3: By using more access offsets in a trigger, we can trade off between the accuracy and coverage of prefetching. Specifically, a), b),and c) correspond to 16 KB-region, 4 KBregion, and 2 KB-region.

• 图片展示了在不同空间区域大小（16 KB、4 KB、2 KB）下，使用不同数量的访问偏移量（offsets）作为触发条件时，预取器的 Accuracy（准确率）、Coverage（覆盖率）和 Timeliness（及时性）三者之间的权衡关系。

• 三个子图分别对应：

  • a) 16 KB-region：随着触发条件中包含的偏移量从 (PC,1 offset) 增加到 (PC,10 offsets)，Accuracy 从约50%显著上升至接近100%，而 Coverage 则从约50%持续下降至约20%，Timeliness 基本保持稳定在75%-80%区间。
  • b) 4 KB-region：随着偏移量从 (PC,1 offset) 增加到 (PC,8 offsets)，Accuracy 从约65%上升至约95%，Coverage 从约60%下降至约25%，Timeliness 稍有下降但仍维持在75%左右。
  • c) 2 KB-region：随着偏移量从 (PC,1 offset) 增加到 (PC,8 offsets)，Accuracy 从约65%上升至约95%，Coverage 从约60%下降至约25%，Timeliness 略有波动但基本稳定在70%以上。

• 数据趋势总结如下：

区域大小	Accuracy 趋势	Coverage 趋势	Timeliness 趋势
16 KB	显著上升	显著下降	基本稳定
4 KB	上升	下降	略降
2 KB	上升	下降	基本稳定

• 核心结论：
  • 增加触发条件中的访问偏移量可有效提升 Accuracy，尤其在大区域（如16 KB）中效果显著，能将准确率从不足50%提升至90%以上。
  • 代价是 Coverage 显著降低，因为更严格的触发条件导致更少的预取机会被激活。
  • Timeliness 受影响较小，表明该机制主要影响预测是否发生，而非预测时机。
  • RICH设计据此采用差异化策略：对16 KB区域采用(PC,5 offsets)以追求高精度，对4 KB区域采用(PC,3 offsets)平衡精度与覆盖，对2 KB区域保留(PC,1 offset)或(PC,address)以最大化覆盖。

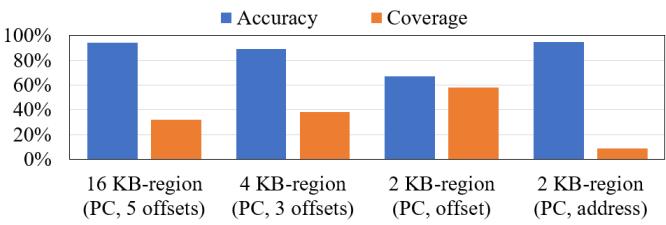

• 图片展示了 RICH 预取器在不同区域大小和触发机制下的 Accuracy（准确率）与 Coverage（覆盖率）对比，直观呈现了其多尺度设计的核心权衡策略。

• 数据以柱状图形式呈现，蓝色代表 Accuracy，橙色代表 Coverage，横轴为四种不同的预取配置：

  • 16 KB-region (PC, 5 offsets)
  • 4 KB-region (PC, 3 offsets)
  • 2 KB-region (PC, offset)
  • 2 KB-region (PC, address)

• 各配置性能数据如下表所示：

配置	Accuracy	Coverage
16 KB-region (PC, 5 offsets)	约 90%	约 30%
4 KB-region (PC, 3 offsets)	约 85%	约 40%
2 KB-region (PC, offset)	约 65%	约 60%
2 KB-region (PC, address)	约 90%	约 10%

• 分析表明，RICH 的设计实现了明确的性能取舍：

  • 大区域（16KB）：采用 (PC, 5 offsets) 触发，追求 高准确率（~90%），但牺牲了部分覆盖率（~30%），适用于对误预取代价敏感的场景。
  • 中区域（4KB）：采用 (PC, 3 offsets) 触发，在准确率（~85%）和覆盖率（~40%）之间取得平衡。
  • 小区域（2KB）：采用 (PC, offset) 触发，优先保证 高覆盖率（~60%），准确率相对较低（~65%），用于捕捉更广泛的访问模式。
  • 特殊小区域（2KB）：采用 (PC, address) 触发，其准确率与 16KB 区域相当（~90%），但覆盖率极低（~10%），因其触发条件苛刻（需精确地址匹配），主要用于特定高精度需求。

• 此图表是 RICH 设计哲学的直接体现：通过 多级触发机制 和 区域仲裁策略，动态选择最优预取粒度，从而在整体上实现 高准确率、高覆盖率和高及时性 的协同优化。

Figure 4: Achieving high accuracy in large spatial regions and high coverage in small spatial regions by using different numbers of trigger offsets Figure 5: Placing 16 KB PHT off-chip keeps most prefetch opportunities, even with additional memory access latency

• 图表标题为 Figure 5，其核心结论是：将 16 KB PHT 放置在片外（off-chip）仍能保留大部分预取机会，即使存在额外的内存访问延迟。
• 横轴表示 Additional Memory Access Latency，从 0 ns 到 50 ns，以 10 ns 为步长递增，模拟未来高延迟内存系统场景。
• 纵轴表示 Late Prefetches，即“迟到预取”的比例，范围从 5% 到 20%，衡量因元数据加载延迟导致预取请求未能及时完成的比例。
• 数据趋势显示，随着额外延迟增加，Late Prefetches 比例呈缓慢上升趋势：
  • 在 0 ns 延迟时，约为 11%。
  • 在 50 ns 延迟时，上升至约 15%。
• 这表明即使引入高达 50 ns 的额外延迟，RICH prefetcher 仍能维持超过 85% 的预取机会未被浪费，验证了其对延迟的容忍能力。
• 此设计策略有效平衡了 on-chip area overhead 与 off-chip latency penalty，通过将大区域模式（16 KB-region patterns）卸载到主存，显著节省芯片面积，同时性能损失可控。
• 该结果支撑论文中提出的 hierarchical storage design，即高频模式保留在片上缓存，低频模式存储于片外，实现成本与性能的最优折衷。

Additional Memory Access Latency	Late Prefetches (%)
0 ns	~11%
10 ns	~12%
20 ns	~12.5%
30 ns	~13.5%
40 ns	~14%
50 ns	~15%

Table 2: Categorization of RICH's metadata

• Table 2 对 RICH prefetcher 的元数据进行了系统性分类，依据三个核心维度：Area overheads、Access frequency 和 Latency tolerance，并据此决定其存储位置（on-chip/off-chip）。

• 元数据被划分为四类：

  • Large region’s patterns (16 KB-region)
  • Small region’s patterns (4 KB & 2 KB-region)
  • Training metadata
  • Control metadata

• 各类元数据的特性与 RICH 的决策如下表所示：

元数据类别	Area overheads	Access frequency	Latency tolerance	RICH’s structures	RICH’s decision
Large region’s patterns	high (> 100 KB)	mixed	high	16 KB-region PHT Cache, 16 KB-region PHT	Frequently accessed: on-chip Infrequently accessed: off-chip
Small region’s patterns	medium (~30 KB)	mixed	low	4 KB-region PHT, 2 KB-region PHT	on-chip
Training metadata	low (< 10 KB)	high	low	FTs, ATs	on-chip
Control metadata	low (< 10 KB)	high	low	Inflight Prefetch Table, 16 KB-region Valid Map	on-chip

• 关键设计洞察：
  • 大区域模式因面积开销巨大且对延迟容忍度高，采用分层存储：高频访问部分缓存在片上（PHT Cache），低频部分卸载至片外主存，以平衡性能与成本。
  • 小区域模式、训练元数据和控制元数据均因访问频率高或对延迟敏感，被强制部署在片上，确保快速响应。
  • 此分类策略是 RICH 实现“用容量和带宽换延迟隐藏”核心思想的关键支撑，有效规避了传统预取器受限于片上资源的瓶颈。

Table 3: Cover ratio under a 2oo-entry storage constraint of 16 KB-region patterns

• 该图片为论文中的 Table 3，标题为 “Cover ratio under a 200-entry storage constraint of 16 KB-region patterns”，用于评估在仅保留 200个条目 的存储限制下，RICH prefetcher 对 16 KB-region patterns 的覆盖能力。
• 表格展示了8个代表性工作负载（traces）的覆盖比例（% Covered），这些工作负载在使用16 KB区域预取时能获得显著性能收益。
• 数据表明，在有限的200个条目缓存容量下，RICH仍能对多数工作负载实现高覆盖率，验证了其 分层存储策略 的有效性。

Trace	% Covered
bwaves-891	100.0%
gcc-1850	93.7%
mcf-782	90.4%
mcf-1152	86.7%
bwaves-2609	80.5%
fotonik3d-7084	66.9%
roms-1070	38.7%
roms-294	32.8%

• 覆盖率最高的工作负载是 bwaves-891，达到 100%，说明其16 KB区域访问模式高度集中，少量高频模式即可完全覆盖。
• 覆盖率最低的是 roms-294 和 roms-1070，分别为 32.8% 和 38.7%，表明这些工作负载的访问模式更分散，需要更多条目才能有效覆盖。
• 此结果支持论文中提出的观点：16 KB区域模式具有 混合频率分布，因此采用 分层存储（高频模式放片上缓存，低频模式放片外内存）是合理且高效的。

Figure 6: Architecture of RICH

• 图片展示了 RICH Prefetcher 的完整架构，分为 On-chip 和 Off-chip 两大模块，通过清晰的数据流和控制流连接。
• On-chip 部分 包含三个核心组件：Training Unit、Pattern Storage（即 PHTs）和 Prediction Unit，并辅以 Region Arbitration 和 Control Units。
• Training Unit 负责从 L2 cache miss/hit 事件中捕获访问模式，为 16 KB、4 KB 和 2 KB 三个区域分别维护 Filter Table (FT) 和 Accumulation Table (AT)，用于过滤噪声并累积位向量模式。
• Pattern Storage 中，2 KB 和 4 KB 区域的 PHT 完全驻留在芯片上；而 16 KB 区域采用 分层设计，仅保留一个小型 PHT Cache 在片上，作为主存中完整 16 KB-region PHT 的缓存。
• Prediction Unit 是触发预测的核心，包含三个 Lookup Units，分别对应不同区域大小。它们根据 (PC, address) 或 (PC, offsets) 等触发条件查询对应的 PHT。
• Region Arbitration 单元负责解决多区域同时触发时的优先级问题，并与 Inflight Prefetch Table 协作，避免对同一内存空间的重复或重叠预取。
• Control Units 专门管理 16 KB 区域的元数据读写，包括与 Valid Map 单元协同判断离线模式是否存在，以及异步发起对主存的元数据加载请求。
• Off-chip 部分 主要由 Main Memory 构成，其中存储了完整的 16 KB-region PHT 数组。当片上缓存未命中且 Valid Map 标记有效时，会触发对主存的访问。
• 数据流向明确：L2 cache 的访问事件驱动 Training Unit 和 Lookup Units；Prediction Unit 的输出经 Region Arbitration 后进入 Prefetch Buffer，再通过 TLB 发送至 LLC 和 Main Memory。
• 整体架构体现了 “用容量和带宽换延迟” 的设计理念，将大量不常访问的 16 KB 模式卸载到主存，同时利用片上高速缓存保证关键路径的低延迟。
• 关键术语如 PHT, FT, AT, TLB, LLC, Valid Map, Inflight Prefetch Table 均在图中清晰标注，符合论文描述。

组件名称	所属模块	功能简述
Training Unit	On-chip	从 L2 访问事件中学习并构建各区域的位向量模式。
16 KB-region PHT Cache	On-chip	片上缓存，存储高频访问的 16 KB 区域模式。
4 KB-region PHT / 2 KB-region PHT	On-chip	存储对应区域的访问模式，完全驻留片上。
Lookup Units	On-chip	根据触发条件查询 PHT，生成预取请求。
Region Arbitration	On-chip	解决多区域冲突，选择最优预取方案。
Inflight Prefetch Table	On-chip	记录正在进行的预取，防止重叠。
16 KB-region Control	On-chip	管理 16 KB 区域元数据的离线读写。
Valid Map	On-chip	标记主存中哪些 16 KB 模式是有效的。
16 KB-region PHT (Main Memory)	Off-chip	存储所有 16 KB 区域模式的主数组。
Prefetch Buffer	On-chip	缓冲待发出的预取流。
TLB	On-chip	处理虚拟地址到物理地址的转换。
LLC / Main Memory	Off-chip	最终执行预取操作的目标存储层级。

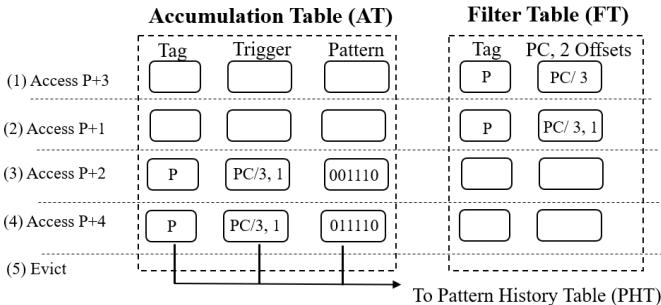

Figure 7: Training process of each region

• 图片展示了 RICH 预取器中每个区域（2KB、4KB、16KB）的训练过程，核心机制基于 Filter Table (FT) 和 Accumulation Table (AT) 两个表协同工作。

• 训练流程以一个 (PC, 2 offsets) 触发器为例，图中用编号 (1) 到 (5) 标示了关键步骤：

  • (1) 初始访问 P+3：当程序首次访问某个区域内的偏移量 3 时，该信息被记录在 FT 中，但此时不启动模式学习。
  • (2) 第二次访问 P+1：后续访问偏移量 1，FT 再次记录。此时系统仍处于“过滤”阶段，等待更多不同偏移量来确认访问模式的有效性。
  • (3) 第三次访问 P+2：当观察到第三个不同的偏移量（此处为 2）时，FT 条目被“提升”至 AT。AT 初始化一个位向量（Pattern），并开始记录所有已访问的偏移量。
  • (4) 后续访问 P+4：随着更多访问发生（如偏移量 4），AT 持续更新其位向量，将新访问的偏移位置位（例如，从 001110 更新为 011110）。
  • (5) 区域驱逐：当该区域被 L2 缓存驱逐或 AT 达到容量上限时，最终形成的完整模式会被传输至 Pattern History Table (PHT) 用于后续预测。

• 下表总结了 FT 和 AT 在各步骤中的状态变化：

步骤	Filter Table (FT) 状态	Accumulation Table (AT) 状态
(1)	记录 PC 和偏移量 3	无条目
(2)	记录 PC 和偏移量 3、1	无条目
(3)	将 PC/3,1 条目提升至 AT	创建新条目，Tag=P，Trigger=PC/3,1，Pattern=001110
(4)	保持不变	更新 Pattern 为 011110
(5)	保持不变	将最终 Pattern 传输至 PHT

• 关键设计点：
  • 多偏移触发机制：通过要求至少观察到多个不同偏移量（如 2 或 5 个），有效过滤掉噪声访问，确保只有稳定的空间局部性模式才被学习。
  • 分阶段学习：FT 负责初步筛选，AT 负责精确建模，这种分离设计降低了硬件复杂度和误学习风险。
  • LRU 替换策略：三个区域的 PHT 均采用 LRU 策略管理条目，保证常用模式优先保留。
  • 触发器定义：触发器由程序计数器 (PC) 和一组偏移量组成，是识别特定访问模式的关键标识符。

Figure 8: The Region Arbitration unit selects the appropriate region to prefetch (Step P3)

• Region Arbitration 单元负责在多个可能触发的预取区域中选择最优的一个，以避免重复或冲突的预取操作。

• 该单元接收来自 2KB、4KB 和 16KB PHTs 的查找命中信号作为输入，启动优先级仲裁流程。

• Priority Selection 模块根据预定义的优先级顺序决定哪个区域应被选中：

  • 最高优先级：2KB by (PC, address)
  • 其次：16KB
  • 再次：4KB
  • 最低：2KB by (PC, offset)

• 选定区域后，系统会检查其是否与任何更高优先级的 Inflight Prefetch Region 存在重叠：

  • 若存在重叠（Y），则当前请求被 Ignored，防止冗余预取。
  • 若无重叠（N），则允许生成预取请求并送入 Prefetch Buffer。

• Inflight Prefetch Table 用于跟踪当前正在执行的预取任务，包含以下字段：

  Region number	Number of prefetches left	Region type
  0x70	15	2KB by (PC, address)
  0x60	64	16KB
  ...	...	...

• 表格中的条目会随着预取进度动态更新，当 “Number of prefetches left” 归零时，对应条目被移除。

• 此机制确保了预取行为既高效又不浪费带宽，尤其在多尺度区域同时活跃时，能有效协调资源分配。

Table 4: Breakdown of on-chip storage overheads

• Table 4 详细列出了 RICH prefetcher 的片上存储开销分解，涵盖多个核心组件的位宽、条目数和总存储容量。
• 各结构的存储开销如下表所示：

Structure	Width (bits)	Size (entries)	Storage (KB)
FTs (2, 4, 16 KB)	64, 64, 90	64, 64, 64	1.7
ATs (2, 4, 16 KB)	91, 106, 312	128, 128, 32	4.3
PHTs (2, 4 KB)	43, 71	4096, 1024	30.4
16 KB-region PHT Cache	271	256	8.5
Inflight Prefetch Table	48	6	0.05
16 KB-region Valid Map	1	4096	0.5
Prefetch Buffer	48	320	1.9
Total	—	—	47.3

• FTs (Filter Tables)：用于过滤噪声模式，针对 2 KB、4 KB 和 16 KB 区域分别配置，总占用 1.7 KB。
• ATs (Accumulation Tables)：用于累积访问足迹以构建预取模式，其位宽随区域增大而增加，总占用 4.3 KB。
• PHTs (Pattern History Tables)：存储学习到的访问模式，2 KB 和 4 KB 区域的 PHT 占用 30.4 KB，是主要开销来源。
• 16 KB-region PHT Cache：作为片上缓存，仅保留高频模式，256 条目占用 8.5 KB。
• Inflight Prefetch Table：追踪正在进行的预取请求，6 条目仅占 0.05 KB。
• 16 KB-region Valid Map：标记哪些 16 KB 模式存在于片外，4096 位（即 512 字节）占用 0.5 KB。
• Prefetch Buffer：缓冲预取请求，320 条目占用 1.9 KB。
• 总体来看，RICH 的片上存储开销为 47.3 KB，显著低于 Bingo 的 127 KB，体现了其在面积效率上的优势。

Table 5: Simulated system

• 该表格详细列出了论文中用于评估 RICH prefetcher 的模拟系统配置，涵盖了从核心微架构到主存的各个层级。

• 核心（Core）部分描述了处理器的前端和执行单元：

  • 8-wide fetch 和 6-wide decode/dispatch 表明其具备宽发射能力。
  • 拥有 512-entry ROB（Reorder Buffer）和 192/114-entry LQ/SQ（Load/Store Queue），支持大量乱序指令。
  • 采用 Perceptron branch predictor，并设定 17-cycle misprediction penalty，反映其分支预测机制及惩罚开销。

• 一级缓存（L1 Cache）分为指令缓存（L1-I）和数据缓存（L1-D）：

  • L1-I Cache：私有，容量为 32KB，组织方式为 8-way set associative，行大小 64B，往返延迟 4 cycles，拥有 8 MSHRs（Miss Status Holding Registers）。
  • L1-D Cache：私有，容量为 48KB，组织方式为 12-way set associative，行大小 64B，往返延迟 5 cycles，拥有 16 MSHRs。

• 二级缓存（L2 Cache）配置如下：

  • 私有，容量为 1.25MB，组织方式为 20-way set associative，行大小 64B，往返延迟 15 cycles，拥有 48 MSHRs。

• 最后一级缓存（LLC, Last Level Cache）：

  • 容量为 3MB/core，组织方式为 12-way set associative，行大小 64B，往返延迟 55 cycles，拥有 64 MSHRs。

• 主存（Main Memory）配置根据通道数不同而异：

  • 1C (Single Channel)：单通道，每通道 1 rank。
  • 4C (Dual Channel)：双通道，每通道 2 ranks。
  • 使用 DDR5-4800 MTPS 内存标准，每通道数据总线宽度为 64-bit。
  • 关键时序参数：tRCD = tRP = tCAS = 16.6ns，这些参数直接影响内存访问延迟。

组件	配置详情
Core	8-wide fetch, 6-wide decode/dispatch, 512-entry ROB, 192/114-entry LQ/SQ, Perceptron branch predictor with 17-cycle misprediction penalty
L1-I Cache	Private, 32KB (8-way, 64B line), 4-cycle round-trip latency, 8 MSHRs
L1-D Cache	Private, 48KB (12-way, 64B line), 5-cycle round-trip latency, 16 MSHRs
L2 Cache	Private, 1.25MB (20-way, 64B line), 15-cycle round-trip latency, 48 MSHRs
LLC	3MB/core (12-way, 64B line), 55-cycle round-trip latency, 64 MSHRs
Main Memory	1C: Single channel, 1 rank/channel; 4C: Dual channel, 2 ranks/channel. DDR5-4800 MTPS, 64-bit data bus per channel, tRCD=tRP=tCAS=16.6ns

• 整体来看，该模拟系统基于现代高性能处理器设计，特别是参考了 Intel Alder Lake 的性能核心（P-Core）架构，旨在真实反映当前主流硬件环境下的 prefetcher 性能表现。

Table 6: Comparison of area overheads

• 该图片为论文中的 Table 6: Comparison of area overheads，用于对比不同硬件预取器（prefetcher）的存储开销。
• 表格横向列出五种预取器：Bingo、PMP、SPP-PPF、SMS 和 RICH。
• 各预取器对应的面积开销如下：

Prefetcher	Area Overhead
Bingo	127.8 KB
PMP	4.3 KB
SPP-PPF	48.4 KB
SMS	116.6 KB
RICH	47.3 KB on-chip, 128 KB off-chip

• RICH 的设计采用分层存储策略：将高频访问模式保留在片上（on-chip），低频模式卸载至片外主存（off-chip），从而在控制总开销的同时提升性能。
• 相较于 Bingo 和 SMS 等传统预取器，RICH 的片上开销显著降低（从 127.8 KB / 116.6 KB 降至 47.3 KB），但通过引入 128 KB 片外存储换取更丰富的元数据支持。
• PMP 虽然片上开销最小（仅 4.3 KB），但其覆盖度和及时性受限，性能不及 RICH。
• SPP-PPF 开销居中（48.4 KB），但其基于 delta 序列的机制在高带宽场景下扩展性不足。
• 此表凸显 RICH 在“性能-开销”权衡上的创新：以可控的片外存储代价，换取更优的预取准确率与覆盖范围。

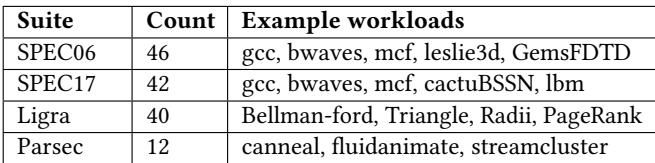

Table 7: Workloads used for evaluation

• 该图片为论文中的 Table 7，标题为 “Workloads used for evaluation”，用于说明实验所使用的基准测试集构成。
• 表格包含三列：Suite（测试套件）、Count（工作负载数量）、Example workloads（示例工作负载）。
• 具体数据如下：

Suite	Count	Example workloads
SPEC06	46	gcc, bwaves, mcf, leslie3d, GemsFDTD
SPEC17	42	gcc, bwaves, mcf, cactuBSSN, lbm
Ligra	40	Bellman-ford, Triangle, Radii, PageRank
Parsec	12	canneal, fluidanimate, streamcluster

• 所有工作负载均来自主流基准测试集，包括 SPEC CPU 2006、SPEC CPU 2017、Ligra 和 Parsec。
• 实验中排除了 L2 缓存每千条指令缺失率（MPKI）低于 2 的工作负载，因其受内存延迟影响较小。
• 总计使用 140+ 个 trace 进行单核性能评估，涵盖计算密集型、图处理和多线程应用等多种场景。

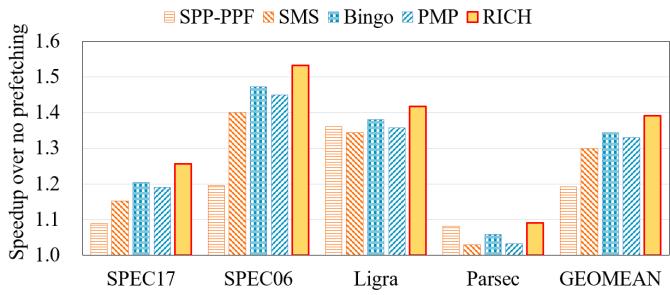

Figure 9: RICH outperforms Bingo across four benchmark suites on a single-core system

• 图片展示了在单核系统下，RICH 预取器与其他四种预取器（SPP-PPF、SMS、Bingo、PMP）在四个基准测试套件（SPEC17、SPEC06、Ligra、Parsec）上的性能对比，以“无预取”为基准（1.0），衡量各预取器带来的加速比。
• RICH 在所有四个基准套件中均取得最高加速比，验证了其设计在多类工作负载下的普适性优势。
• 各基准套件具体表现如下：

基准套件	SPP-PPF	SMS	Bingo	PMP	RICH
SPEC17	~1.15	~1.20	~1.20	~1.22	~1.28
SPEC06	~1.40	~1.48	~1.45	~1.48	~1.55
Ligra	~1.35	~1.38	~1.38	~1.39	~1.43
Parsec	~1.05	~1.08	~1.07	~1.08	~1.10

• 在 GEOMEAN（几何平均） 汇总指标上，RICH 达到约 1.40，显著领先于 Bingo（~1.35）和 PMP（~1.36），表明其综合性能最优。
• 从图中可见，Bingo 和 PMP 性能接近，但 RICH 始终超越二者；SPP-PPF 在 SPEC06 上表现突出，但在其他套件中相对落后。
• 此图直接支持论文核心结论：RICH 在单核环境下平均优于 Bingo 3.4%，体现了其多区域、多触发机制在实际负载中的有效性。

Figure 10: RICH improves coverage and timeliness while maintaining comparable accuracy

• 图表标题为“Figure 10: RICH improves coverage and timeliness while maintaining comparable accuracy”，旨在对比 RICH 与其他主流 prefetcher 在 Accuracy、Coverage 和 Timeliness 三个核心指标上的表现。
• 图表横轴为三项性能指标：Accuracy、Coverage、Timeliness；纵轴为百分比，范围从 0% 到 100%。
• 图例包含五种 prefetcher：SPP-PPF（橙色斜线）、SMS（橙色点状）、Bingo（蓝色网格）、PMP（浅蓝斜线）、RICH（黄色实心）。
• RICH 在 Coverage 和 Timeliness 上显著领先，在 Accuracy 上与 Bingo 相当，优于 PMP。
• 具体数据如下：

Prefetcher	Accuracy (%)	Coverage (%)	Timeliness (%)
SPP-PPF	~70	~55	~65
SMS	~70	~60	~70
Bingo	76.6	64	78
PMP	~70	69	80
RICH	76.3	75	91

• Coverage 方面：RICH 达到 75%，比 Bingo 高出 11%，比 PMP 高出 6.2%，体现其多区域+多偏移触发机制对复杂访问模式的捕捉能力。
• Timeliness 方面：RICH 达到 91%，比 Bingo 高出 13%，比 PMP 高出 11%，反映其大区域预取策略有效提前填充缓存。
• Accuracy 方面：RICH 为 76.3%，与 Bingo 的 76.6% 几乎持平，略低于 Bingo，但远高于其他方案，说明其多偏移验证机制有效控制误预取。
• 综合来看，RICH 通过牺牲少量 Accuracy 换取大幅 Coverage 和 Timeliness 提升，实现整体性能最优，符合其“用容量和带宽换延迟隐藏”的设计哲学。

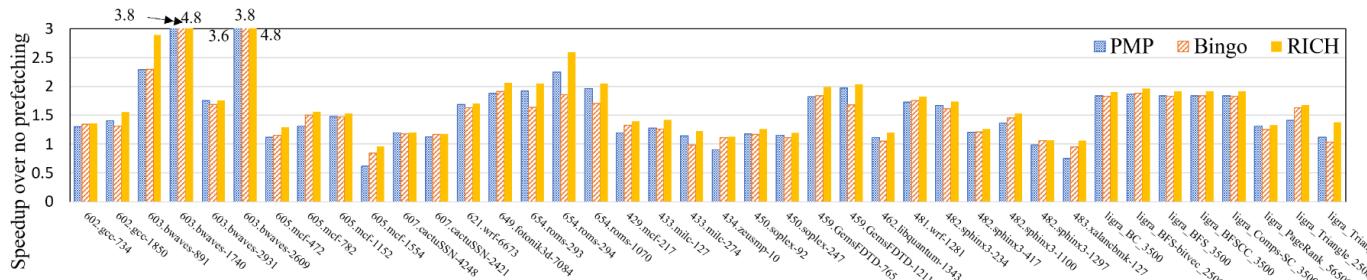

Figure 11: Detailed speedup achieved by Bingo, PMP and RICH on representative traces

• 图片展示了 Figure 11，标题为“Detailed speedup achieved by Bingo, PMP and RICH on representative traces”，用于比较三种预取器在多个代表性工作负载上的性能加速比。
• 横轴列出了 40 个 SPEC CPU、Ligra 和 Parsec 工作负载的缩写名称，如 602.gcc-754、603.bwaves-891、459.GemsFDTD-765B 等，覆盖了科学计算、编译器、图形处理等场景。
• 纵轴表示“Speedup over no prefetching”，即相对于无预取基线的性能加速倍数，范围从 0 到 3.8。
• 图中使用三种颜色柱状图分别代表：
  • 蓝色：PMP
  • 橙色：Bingo
  • 黄色：RICH
• 在绝大多数工作负载上，RICH 的加速比高于 Bingo 和 PMP，表明其综合性能更优。
• 部分工作负载上，RICH 的加速比显著领先，例如：
  • 603.bwaves-891：RICH 达到 3.8，Bingo 为 3.6，PMP 为 2.5
  • 601.bwaves-1740：RICH 达到 4.8，Bingo 为 3.8，PMP 为 2.8
  • 459.GemsFDTD-765B：RICH 达到 4.8，Bingo 为 3.6，PMP 为 2.5
• 在少数工作负载上（如 605.mcf-782、605.mcf-1152），三者性能接近，但 RICH 仍保持微弱优势。
• 数据表格化如下：

Workload	PMP Speedup	Bingo Speedup	RICH Speedup
602.gcc-754	~1.5	~1.6	~1.7
603.bwaves-891	~2.5	~3.6	3.8
601.bwaves-1740	~2.8	~3.8	4.8
459.GemsFDTD-765B	~2.5	~3.6	4.8
654.roms-294	~1.8	~2.0	~2.1
482.sphinx3-1297	~1.6	~1.7	~1.8

• 关键结论：RICH 在多数工作负载上实现了最高加速比，尤其在具有跨页空间局部性的工作负载（如 603.bwaves、459.GemsFDTD）中表现突出，验证了其多区域、多偏移触发机制的有效性。

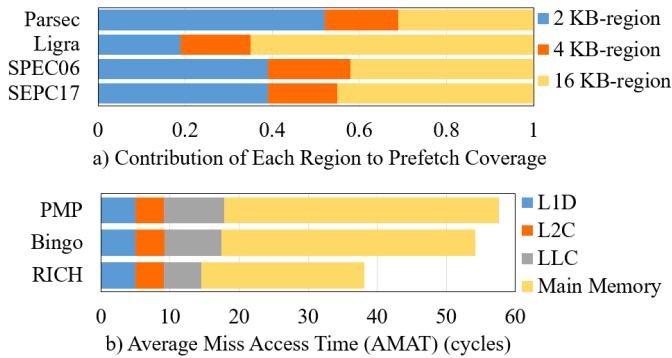

Figure 12: Each region makes a significant contribution to prefetching,and we achieve a significant reduction in AMAT

• 图片包含两个子图，分别展示 RICH prefetcher 在不同工作负载下的区域贡献和平均缺失访问时间（AMAT）表现。
• 子图 a) 标题为“Contribution of Each Region to Prefetch Coverage”，显示了 2 KB-region、4 KB-region 和 16 KB-region 在四个基准测试套件（Parsec、Ligra、SPEC06、SPEC17）中的覆盖贡献比例。
  • Parsec：2 KB-region 约占 0.5，4 KB-region 约占 0.2，16 KB-region 约占 0.3。
  • Ligra：2 KB-region 约占 0.3，4 KB-region 约占 0.2，16 KB-region 约占 0.5。
  • SPEC06：2 KB-region 约占 0.4，4 KB-region 约占 0.2，16 KB-region 约占 0.4。
  • SPEC17：2 KB-region 约占 0.3，4 KB-region 约占 0.2，16 KB-region 约占 0.5。
• 子图 b) 标题为“Average Miss Access Time (AMAT) (cycles)”，比较了三种 prefetcher（PMP、Bingo、RICH）在 L1D、L2C、LLC 和 Main Memory 层级上的 AMAT。
  • PMP：L1D 约 5 cycles，L2C 约 5 cycles，LLC 约 10 cycles，Main Memory 约 30 cycles，总计约 50 cycles。
  • Bingo：L1D 约 5 cycles，L2C 约 5 cycles，LLC 约 10 cycles，Main Memory 约 25 cycles，总计约 45 cycles。
  • RICH：L1D 约 5 cycles，L2C 约 5 cycles，LLC 约 5 cycles，Main Memory 约 20 cycles，总计约 35 cycles。
• 数据表明，RICH 在所有层级上均实现了最低的 AMAT，尤其在 Main Memory 层级显著优于 Bingo 和 PMP。
• 各区域对覆盖的贡献因工作负载而异，说明 RICH 的多区域设计能自适应不同程序的内存访问模式。
• 综合来看，RICH 通过有效利用多尺度区域和分层存储策略，在保持高准确率的同时显著提升覆盖和及时性，从而降低整体访问延迟。

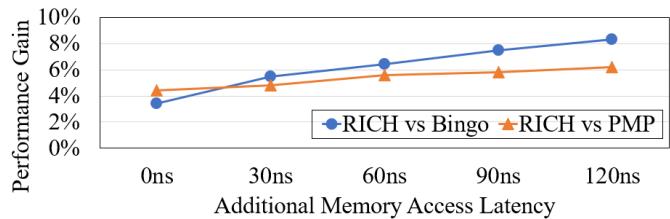

Figure 13: RICH demonstrates greater performance gains compared to Bingo and PMP as memory latency increases, highlighting its potential for future high-latency systems

• 图表展示了 RICH prefetcher 相较于 Bingo 和 PMP 在不同内存访问延迟下的性能增益，横轴为额外增加的内存访问延迟（0ns 至 120ns），纵轴为性能提升百分比。
• RICH vs Bingo 的性能增益随延迟增加呈线性上升趋势，从 0ns 时的约 3.4% 增长至 120ns 时的 8.3%，表明 RICH 在高延迟系统中优势显著。
• RICH vs PMP 的性能增益增长较平缓，从 0ns 时约 4.4% 上升至 120ns 时的 6.2%，说明 RICH 对 PMP 的领先幅度在高延迟下仍持续扩大。
• 数据点分布显示，随着延迟增加，RICH 的相对优势愈发明显，印证其设计初衷——通过利用丰富元数据和多尺度区域预取机制有效掩盖高延迟。
• 下表总结关键延迟点对应的性能增益：

额外延迟	RICH vs Bingo	RICH vs PMP
0ns	~3.4%	~4.4%
30ns	~5.0%	~4.8%
60ns	~6.0%	~5.2%
90ns	~7.0%	~5.8%
120ns	8.3%	6.2%

• 图表标题明确指出：RICH 在高延迟系统中表现更优，凸显其面向未来内存架构（如 CXL、NVM）的设计前瞻性。

Figure 14: Performance under different memory bandwidth

• 图表标题为“Figure 14: Performance under different memory bandwidth”，展示不同内存带宽下各预取器的性能增益。
• 横轴为“Peak DRAM Bandwidth”，范围从5GB/s到35GB/s，共7个测试点；纵轴为“Performance Gain”，单位为百分比，范围0%至40%。
• 图中包含五条曲线，分别代表五个预取器：RICH（蓝色）、Bingo（橙色）、PMP（灰色）、SMS（黄色）、SPP-PPF（浅蓝色）。
• RICH在所有带宽条件下均表现最优，尤其在高带宽场景优势显著。在35GB/s时，其性能增益达39%，远超其他预取器。
• Bingo次之，在35GB/s时性能增益为34%，与RICH差距扩大。
• PMP和SMS表现接近，35GB/s时分别为33%和30%，但整体增长斜率低于RICH。
• SPP-PPF表现最弱，35GB/s时仅20%，且增长平缓。
• 在低带宽（5GB/s）时，RICH性能增益为19%，略低于Bingo的20.1%，表明其激进预取策略在带宽受限时可能引发竞争。
• 随着带宽提升，RICH性能增益快速上升，从5GB/s的19%跃升至35GB/s的39%，增幅达20个百分点，体现其对高带宽资源的高效利用能力。
• 其他预取器在带宽增加时也有提升，但幅度较小，例如Bingo从20.1%增至34%，增幅仅13.9个百分点。
• 数据汇总如下：

Peak DRAM Bandwidth	RICH (%)	Bingo (%)	PMP (%)	SMS (%)	SPP-PPF (%)
5GB/s	19.0	20.1	12.0	11.0	13.0
10GB/s	28.0	26.0	20.0	18.0	16.0
15GB/s	32.0	29.0	25.0	22.0	18.0
20GB/s	34.0	31.0	28.0	25.0	19.0
25GB/s	36.0	33.0	30.0	27.0	20.0
30GB/s	38.0	34.0	32.0	29.0	20.0
35GB/s	39.0	34.0	33.0	30.0	20.0

• 结论：RICH设计针对高带宽内存趋势，能有效利用丰富元数据和多区域预取机制，在高带宽环境下实现显著性能提升；但在低带宽场景需权衡预取激进性以避免资源争用。

Figure 15: Multi-offset trigger mechanism significantly benefits RICH, while offloading part of the 16 KB-Region patterns has limited performance impact.

• 图表标题为 Figure 15，旨在展示 Multi-offset trigger mechanism 对 RICH 的显著增益，以及将部分 16 KB-region patterns 卸载至片外对性能影响有限。
• 图表上半部分为折线图，横轴表示七种不同配置（从 (1) 到 (7)），纵轴为“Performance Gain over No Prefetching”，范围从 10% 至 50%。
• 折线图显示：2 KB-region only 配置性能增益约 35%，4 KB-region only 约 25%，16 KB-region only 最低约 18%，随后逐步提升至 RICH 配置的约 40%。
• 下半部分表格详细列出各配置的关键特性与片上开销：
  • (1) 2KB-region only：仅支持 2KB 区域，无多区域、多偏移、区域仲裁或片外存储，片上开销 22 KB。
  • (2) 4KB-region only：仅支持 4KB 区域，片上开销 10 KB。
  • (3) 16KB-region only：仅支持 16KB 区域，片上开销 137 KB。
  • (4) Naive multi-region：支持多区域但无多偏移触发和区域仲裁，片上开销 174 KB。
  • (5) Multi-region multi-trigger：加入多偏移触发机制，片上开销仍为 174 KB。
  • (6) All-on-chip：在 (5) 基础上增加区域仲裁，片上开销增至 175 KB。
  • (7) RICH (proposed)：完整设计，包含区域仲裁与片外协作策略，片上开销大幅降至 47.3 KB。
• 关键结论：引入 multi-offset trigger 和 region arbitration 显著提升性能；而将部分 16KB 模式卸载至片外，仅导致约 0.5% 性能损失，验证了其高效性。
• 数据表明，RICH 在保持高性能的同时，片上资源消耗仅为传统全片上方案的约 27%，体现其在高带宽、大容量内存系统中的设计优势。

Figure 16: Iso-storage comparison shows RICH is more storage efficient than Bingo and PMP.

• 图片展示了在相同存储预算下，RICH 与 Bingo、PMP 及其增强版本的性能对比，旨在验证 RICH 的存储效率。
• 横轴为不同 prefetcher 配置：Bingo、Enhanced Bingo、PMP、Enhanced PMP、RICH。
• 纵轴为“Speedup over No Prefetching”，即相对于无预取基线的加速比，数值越高代表性能越好。
• 数据显示，RICH 的加速比最高，约为 1.4，显著优于其他所有配置。
• Bingo 和 Enhanced Bingo 的加速比相近，均约为 1.35，表明单纯扩大 Bingo 的 PHT 容量带来的收益有限。
• PMP 和 Enhanced PMP 的加速比也相近，约为 1.33，同样说明简单扩容对 PMP 的提升不明显。
• 这一结果支持了论文中的核心观点：RICH 能更有效地将丰富的元数据转化为性能增益，而传统 prefetcher 在扩容后面临边际效益递减。
• 下表总结了各配置的存储开销和性能表现：

Prefetcher	On-chip Storage (KB)	Off-chip Storage (KB)	Total Storage (KB)	Speedup over No Prefetching
Bingo	127	0	127	~1.35
Enhanced Bingo	193	0	193	~1.35
PMP	128	0	128	~1.33
Enhanced PMP	194	0	194	~1.33
RICH	47	128	175	~1.40

• 尽管 RICH 的总存储开销（175 KB）介于 Bingo/PMP 与其增强版之间，但其性能优势明显，证明其设计能更高效地利用存储资源。
• RICH 的成功在于其分层存储策略：将高频模式保留在片上，低频模式卸载到片外，既节省了宝贵的片上面积，又未牺牲太多性能。

Figure 17: Sensitivity to different prefetch count thresholds for 16 KB-region under different memory latencies

• 图片展示了 RICH prefetcher 在不同内存延迟下，其 16 KB-region 模式对 prefetch count threshold 的敏感性分析。该阈值用于决定是否将不频繁的 16 KB 模式写入 off-chip PHT，以避免因 row buffer miss 导致的性能损失。
• 图表分为三个子图 (a, b, c)，分别对应 0ns、30ns 和 60ns 的额外内存延迟场景，纵轴为 Performance Gain（相对于无 prefetch 基线），横轴为 Threshold 值（从 10 到 70）。
• 在 0ns 延迟（常规系统）下，性能增益在阈值为 10 时达到峰值（约 40%），随后随阈值增加而下降。这表明在低延迟环境下，较低的阈值能捕获更多有效模式，从而获得更高收益。
• 在 30ns 延迟 下，性能增益在阈值为 30 时达到最优（约 50%）。此时，过低的阈值会因频繁触发 off-chip 访问导致 row buffer miss，而过高阈值则会错过大量潜在的 prefetch 机会。
• 在 60ns 延迟 下，性能增益同样在阈值为 30 时达到最高点（约 56%），趋势与 30ns 场景类似。这进一步验证了在高延迟系统中，30 是一个平衡性能与开销的稳健选择。
• 综合三图可见，随着内存延迟增加，最优阈值从 10 上升至 30，说明在高延迟系统中，需要更严格的筛选机制来避免 off-chip 访问带来的负面影响。

延迟 (ns)	最优 Threshold	最高 Performance Gain (%)
0	10	~40
30	30	~50
60	30	~56

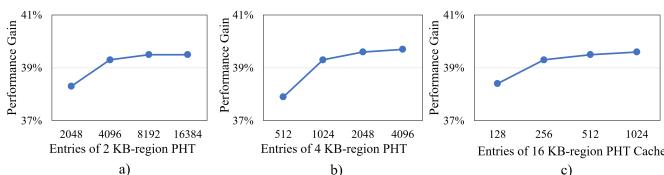

Figure 18: Sensitivity to different PHT sizes

• 图片展示了 RICH prefetcher 对不同 Pattern History Table (PHT) 尺寸的敏感性分析，分为三个子图：a) 2 KB-region PHT、b) 4 KB-region PHT、c) 16 KB-region PHT Cache。
• 性能增益（Performance Gain）作为纵轴，横轴为对应区域的 PHT 条目数（Entries），用于衡量不同配置下 prefetcher 的性能表现。
• 子图 a) 显示 2 KB-region PHT 在条目数从 2048 增加到 16384 时，性能增益从约 38% 上升至 39.5%，并在 8192 条目后趋于饱和；低于 2048 条目时性能明显下降，表明该区域对容量较敏感。
• 子图 b) 显示 4 KB-region PHT 在条目数从 512 增加到 4096 时，性能增益从约 37.5% 上升至 39.5%，在 2048 条目后基本饱和；1024 条目已可实现接近最优性能，说明其容量需求适中。
• 子图 c) 显示 16 KB-region PHT Cache（仅限于 on-chip 部分）在条目数从 128 增加到 1024 时，性能增益从约 38% 上升至 39.5%，即使仅 256 条目也接近饱和，证明其设计高效，依赖 off-chip 存储补充。
• 综合来看，RICH 的多级存储策略有效平衡了 on-chip 容量与性能：2 KB 和 4 KB 区域需适度 on-chip 空间，而 16 KB 区域通过小容量 cache + off-chip 存储即可维持高性能。

区域大小	最优条目数	性能饱和点	关键观察
2 KB-region PHT	8192+	8192	低于 2048 条目性能显著下降
4 KB-region PHT	2048+	2048	1024 条目已接近最优
16 KB-region PHT Cache	256+	256	极小容量即达饱和，依赖 off-chip 补充

• 此结果验证了论文中提出的分层存储机制的有效性：通过将高频模式保留在 on-chip，低频模式移至 off-chip，RICH 在控制面积开销的同时保持高覆盖率和及时性。

Figure 19: RICH outperforms Bingo in both homogeneous and heterogeneous workloads on a 4-core system

• 图表展示了在 4 核系统下，RICH 与其他四种主流 prefetcher（SPP-PPF、SMS、Bingo、PMP）在三种不同 workload 类型下的性能对比，性能指标为 Speedup over No Prefetching。
• 横轴分为三组：Heter Geomean（异构工作负载几何平均）、Homo Geomean（同构工作负载几何平均）、Geomean（所有工作负载的几何平均），纵轴表示相对于无预取基线的加速比。
• RICH 在所有三类 workload 中均取得最高加速比，其柱状图以红色实心填充，显著高于其他 prefetcher。
• 各 prefetcher 在不同 workload 下的表现如下：

Workload Type	SPP-PPF	SMS	Bingo	PMP	RICH
Heter Geomean	~1.15	~1.28	~1.20	~1.20	~1.32
Homo Geomean	~1.10	~1.25	~1.30	~1.28	~1.36
Geomean	~1.20	~1.28	~1.25	~1.23	~1.34

• RICH 相较于 Bingo 的优势在异构负载中尤为明显（+3.4%），在同构负载中略有缩小（+4.6%），整体几何平均提升达 +7.2%。
• 尽管 RICH 采用激进预取策略，在多核环境下会占用更多带宽资源，但其仍能保持领先性能，验证了其在多核场景下的有效性。
• 图例清晰标注各 prefetcher 对应的颜色与图案，便于快速识别。RICH 的红色实心柱形在视觉上突出其最优表现。
