Porting a JIT Compiler to RISC-V: Challenges and Opportunities 论文解析¶

0. 论文基本信息¶

作者 (Authors): Quentin Ducasse, Guillermo Polito, Pablo Tesone, et al.

发表期刊/会议 (Journal/Conference): MPLR

发表年份 (Publication Year): 2022

研究机构 (Affiliations): Laboratoire Lab-STICC - ENSTA Bretagne, France, CNRS, INRIA - Centrale Lille, UMR 9189 CRIStAL, France

1. 摘要¶

目的

将 Pharo 虚拟机的 JIT 编译器 Cogit 从其原生的 x86 架构移植到新兴的 RISC-V 指令集架构（ISA）。
探索 RISC-V 的模块化与可扩展性特性，为虚拟机（如垃圾回收、安全机制）或特定应用（如信号处理、机器学习）设计和原型化自定义指令。
系统性地识别并解决 x86 启发式编译器设计与 RISC-V 简约主义哲学之间的根本性冲突。

方法

利用现有开发框架：依托 Pharo 强大的元循环开发环境，通过 Slang 转译器将 VM 代码转为 C，并在 Pharo 高级环境中进行大部分开发和调试。
构建 ISA-agnostic 测试套件：开发了一个包含约 1400 个可配置测试的套件，覆盖从单字节码重编译到多态内联缓存（Polymorphic Inline Cache）生成等核心功能，确保移植的正确性。
采用模拟与仿真：使用 Unicorn 处理器模拟器执行生成的 RISC-V 机器码，并通过钩子（hooks）机制模拟自定义指令的行为，实现无需真实硬件的快速原型验证。
针对性解决架构冲突：
- 条件码缺失：重构具体化（concretization）阶段，将 Cmp/Jump 指令对合并为单一的 RISC-V 分支指令（如 bne），而非依赖隐式标志寄存器。
- 立即数加载：引入 OutOfLineLiteralsCompiler，将大于 12-bit 的立即数存储在代码附近的内存中，通过 auipc/ld 指令序列（固定两指令）访问，避免复杂的多指令立即数合成。
- 符号扩展处理：在调用（call）指令的具体化和代码修补（code patching）逻辑中，显式处理 12-bit 偏移量的符号扩展问题，确保地址计算正确。 Figure 3: Inline and out-of-line literals.

结果

成功实现了 Cogit 到 RISC-V 的开源移植，使其能在 RV64GC 平台上运行完整的 Pharo 虚拟机。
有效解决了 RISC-V 与 x86 启发式 JIT 设计之间的四大主要冲突：中间表示（IR）不匹配、条件码处理、指令扩展以及立即数加载。
建立了一套高效的开发流程，结合 ISA-agnostic 测试、VM 仿真和机器码调试器，显著降低了移植和未来维护的复杂度。
实现了一个灵活的自定义指令仿真框架，允许开发者在 Pharo 环境中通过定义方法来模拟新指令的行为，为硬件-软件协同设计提供了低成本的实验平台。

结论

将为 CISC 架构（如 x86）设计的 JIT 编译器移植到 RISC-V 这类简约 RISC 架构时，会遇到由设计理念差异（如无条件码、有限寻址模式）带来的显著挑战。
通过工具链创新（如 ISA-agnostic 测试、高级仿真）和针对性的设计选择（如 OutOfLineLiterals、重构具体化逻辑），可以有效克服这些挑战，而无需完全重写中间表示（IR）。
RISC-V 的可扩展性为虚拟机优化开辟了新途径。本文提出的自定义指令原型方法，为未来探索利用硬件加速来增强 VM 组件（如实现 RIMI 安全模型）或特定领域应用奠定了坚实基础。长期来看，可能需要一个更抽象、与 ISA 解耦的 IR 来更好地适应多样化的硬件架构。

2. 背景知识与核心贡献¶

研究背景

RISC-V 是一种开源、模块化且可扩展的指令集架构 (ISA)，其设计理念是将复杂性从硬件转移到编译器，从而简化处理器设计。这导致它与传统的 x86 等 CISC 架构存在显著差异。
许多现有的 JIT (Just-in-Time) 编译器（如 Pharo VM 的 Cogit）最初是为 x86 架构设计的，其内部的中间表示 (IR) 和代码生成逻辑深度依赖于 x86 的特性，例如 条件码 (condition codes) 和复杂的寻址模式。
将这类 JIT 编译器移植到 RISC-V 时，会遇到根本性的不匹配问题，因为 RISC-V 缺乏条件码、寻址模式单一，并且许多复杂操作（如大立即数加载、旋转）需要通过多条简单指令组合实现。

研究动机

首要动机是让完整的 Pharo 虚拟机能够在 RISC-V 架构上运行，以利用该平台日益增长的生态。
核心动机是探索 RISC-V 的 可扩展性，特别是通过定义和实验 自定义指令 (custom instructions) 来加速虚拟机的关键组件（如垃圾回收、安全机制）或特定应用（如信号处理、机器学习）。
需要一套高效的方法论和工具链来应对移植过程中的挑战，并支持未来在硬件-软件协同设计方面的快速原型开发。

核心贡献

开源实现: 提供了一个 开源的 Cogit RISC-V JIT 编译器 实现，填补了 Pharo 生态在 RISC-V 平台上的空白。
挑战分析: 系统性地识别并阐述了将一个 x86 启发式 的 JIT 编译器移植到 RISC-V 时所面临的主要 设计冲突 (clashes)，包括：
- 中间表示 (IR) 不匹配: CogRTL IR 依赖隐式的条件码，而 RISC-V 没有。
- 指令扩展 (Instruction Expansion): RISC-V 需要用多条指令模拟 x86 中的单条复杂指令（如旋转、溢出检查）。
- 立即数处理: RISC-V 的立即数加载（尤其是 64 位）非常复杂，涉及符号扩展和多指令序列。
解决方案与设计选择: 提出了具体的工程策略来解决上述冲突：
- 条件码处理: 通过在代码生成阶段进行 回溯 (backtracking)，将 Cmp + Jump 的 IR 序列融合成一条 RISC-V 分支指令。
- 立即数优化: 引入 OutOfLineLiteralsCompiler，将大立即数存储在代码附近的内存中，通过 auipc/ld 序列（固定两条指令）访问，避免了内联立即数可能膨胀至 8 条指令 的问题。 Figure 3: Inline and out-of-line literals.
开发工具与环境: 展示了一套强大的、与 ISA 无关的开发和测试框架，极大简化了移植工作：
- 一个包含 1400 个测试 的 ISA-agnostic test harness，用于验证 VM 核心功能。
- 利用 Pharo 的 VM 模拟框架，使大部分开发工作能在高级语言环境中完成，并使用其原生调试工具。
- 一种通过 Unicorn 处理器模拟器 的钩子机制来 模拟自定义指令 的方法，允许在不修改硬件的情况下，在 Pharo 环境中快速原型化和测试新的 RISC-V 指令。

3. 核心技术和实现细节¶

0. 技术架构概览¶

整体技术架构

本文描述了将 Pharo 虚拟机（VM）的 JIT 编译器 Cogit 从 x86 架构移植到 RISC-V 架构的整体技术方案。该架构的核心在于解决 x86 启发式设计与 RISC-V 精简指令集原则之间的根本性冲突，并利用 Pharo 自身强大的元循环（meta-circular）和仿真能力来简化开发流程。

核心组件分层:
- 应用层: Pharo 语言及其运行时环境，基于纯面向对象和消息传递模型。
- 虚拟机层: Pharo VM 本身，包含一个字节码解释器、Cogit JIT 编译器和一个分代垃圾回收器。
- 编译与移植层:
  - Slang: 一种 VM 专用的 Smalltalk 子集，用于编写 VM 逻辑，并被转译（transpiled）为 C 代码。这使得开发者可以在 Pharo 环境中直接仿真和调试 VM 的大部分行为。
  - Cogit JIT: 采用三阶段编译流程：Bytecode scan（提取元数据）、Bytecode parsing（生成中间表示 IR）和 Machine code generation（即 concretization，生成目标机器码）。其中，前两个阶段是 ISA-agnostic（指令集无关）的，只有最后的 concretization 阶段需要为 RISC-V 重新实现。 Figure 2: Cogit compilation phases.
- 目标硬件层: RISC-V 指令集架构，以其开放性、模块化和可扩展性为特点。
关键中间表示 (IR) 与挑战:
- CogRTL: Cogit 使用的 2-address-code IR。其历史设计紧密围绕 x86 的特性，特别是对条件码（condition codes）的依赖。
- 主要冲突点:
  - RISC-V 缺乏条件码寄存器，而 CogRTL 的许多指令（如 CmpCqR/Jump<Condition> 序列）隐式依赖此状态。
  - RISC-V 的立即数加载、分支偏移等操作均为符号扩展（sign-extension），且立即数位宽有限（通常为12位），导致复杂地址或大常量的处理变得繁琐。
  - 许多在 x86 中为单条指令的操作（如旋转、溢出检查）在 RISC-V 基础指令集中需要通过指令组合（instruction expansion）来实现。
解决方案与设计选择:
- 条件码处理: 未重写整个 IR，而是在 concretization 阶段进行指令序列重写。当检测到条件跳转指令时，回溯并将其与前一条比较指令合并，生成 RISC-V 风格的寄存器-寄存器比较跳转指令（如 bne）。
- 大立即数处理: 引入 OutOfLineLiteralsCompiler。对于超过12位的立即数，不再尝试将其编码进指令流，而是将其作为字面量（literals）存放在代码附近的内存区域，并通过 auipc/ld 指令对进行访问，从而将最坏情况下的8条指令缩减为稳定的2条。 Figure 3: Inline and out-of-line literals.

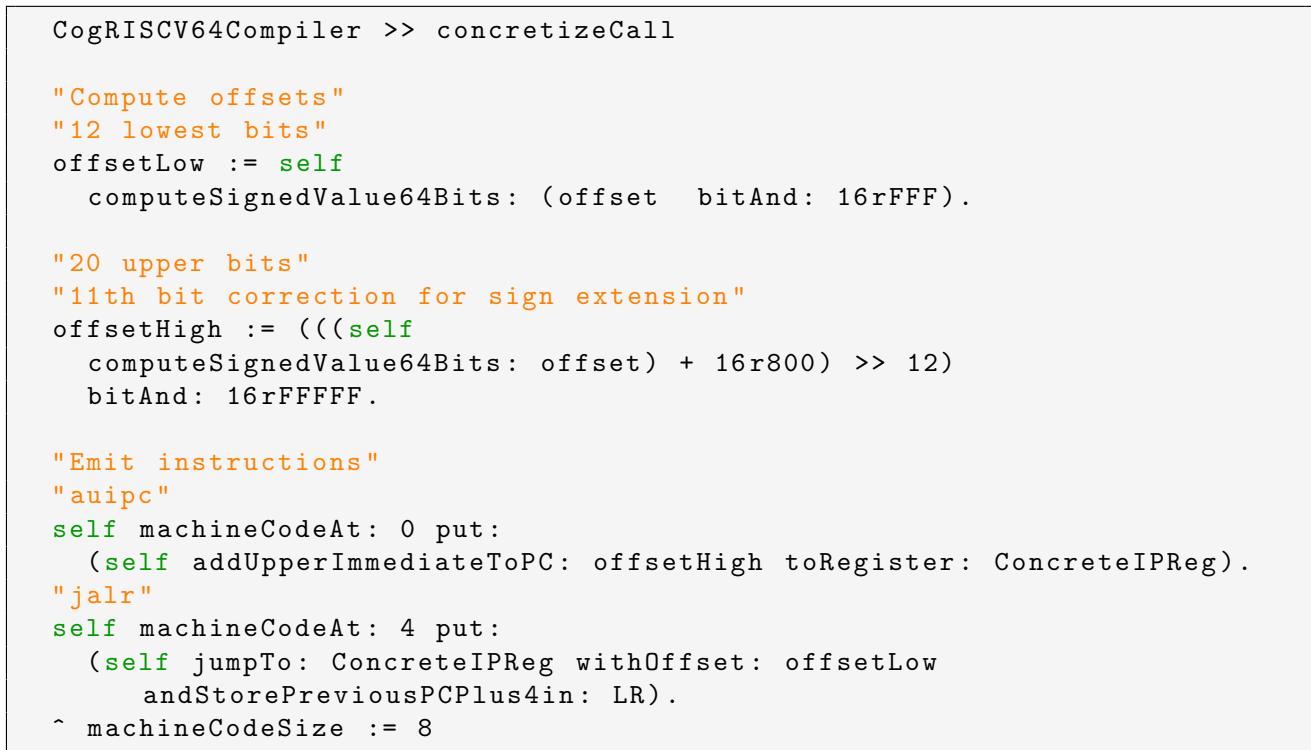

- 符号扩展修正: 在生成调用（call）等指令时，显式检查立即数的高位，必要时进行手动修正以抵消符号扩展带来的副作用。
开发与仿真环境:
- VM 仿真框架: 利用 Slang 的特性，整个 VM（包括 JIT 生成的代码）可以在 Pharo 环境中被完整仿真。JIT 代码通过 Unicorn 处理器模拟器执行。
- ISA-agnostic 测试套件: 包含约1400个可配置测试，覆盖从简单字节码重编译到多态内联缓存（Polymorphic Inline Cache）等核心功能，确保新后端的正确性。
- 自定义指令仿真: 通过 Unicorn 的 UC_INSN_INVALID 钩子，可以捕获未定义的自定义指令，并在 Pharo 环境中用 Smalltalk 方法模拟其行为，从而实现硬件-软件协同设计的快速原型验证。
- Slang 转译流程: Figure 1: Slang VM transpilation.

1. CogRTL IR to RISC-V Concretization with Conditional Code Handling¶

核心挑战：IR与ISA的语义鸿沟

CogRTL IR 的设计深受 x86 架构影响，其条件跳转逻辑依赖于隐式的条件码 (condition codes)。
- 典型的 IR 指令序列为 CmpCqR (比较寄存器与立即数) 后紧跟 Jump<Condition> (如 JumpZero)。
- 在 x86 或 ARMv8 上，这可以被直接、线性地映射为两条机器指令（cmp + jz），因为比较指令会设置状态寄存器（flag register）。
RISC-V ISA 的核心设计原则之一是简化处理器硬件，因此完全摒弃了条件码和状态寄存器。
- 所有分支指令（如 beq, bne, blt）都是显式比较两个寄存器的值，并根据结果决定是否跳转。
- 这导致了一个根本性的不匹配：CogRTL 的两步式（比较+跳转）抽象无法在 RISC-V 上找到直接的一对一指令对应。

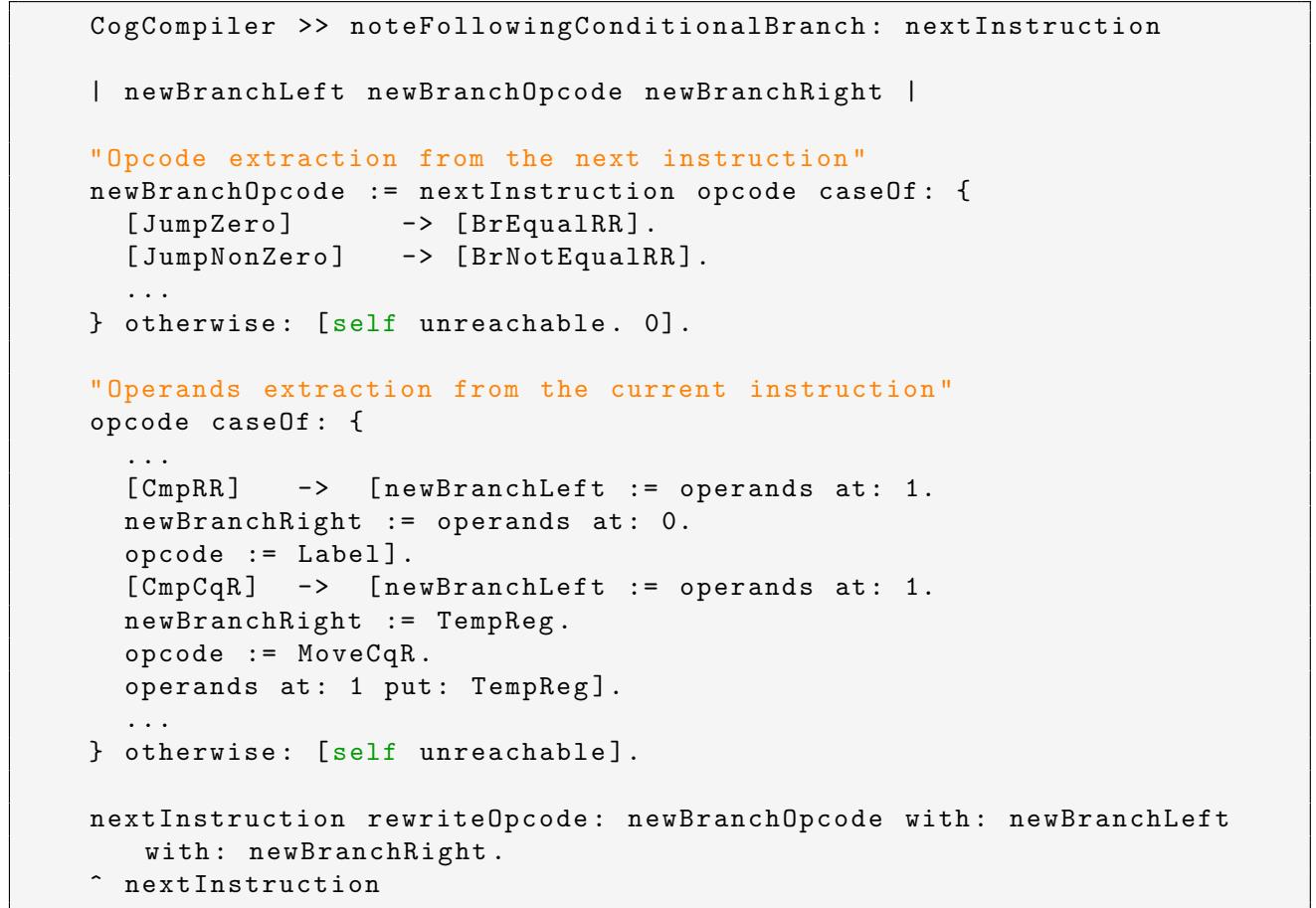

解决方案：具体化阶段的指令融合重写

为了解决上述不匹配，作者没有选择重构整个 CogRTL IR（这会影响所有现有后端），而是在 RISC-V 后端的具体化 (concretization) 阶段引入了一个上下文感知的重写机制。
该机制的核心思想是：当编译器在处理一个比较指令（如 CmpRR 或 CmpCqR）时，它会向前窥探 (look-ahead) 下一条 IR 指令。
如果下一条指令是一个条件跳转（Jump<Condition>），则触发一个融合重写流程，将这两条 IR 指令合并并转换为一条或多条符合 RISC-V 语义的指令。

算法流程与关键处理

检测与通知：
- 在遍历 IR 列表进行具体化时，遇到 Jump<Condition> 指令，编译器会向其前驱指令（即比较指令）发送一个通知，表明其结果将被用于一个条件分支。
操作数提取与指令转换：
- 对于 CmpRR (寄存器-寄存器比较)：
  - 直接提取两个源寄存器的操作数。
  - 将 CmpRR IR 指令本身转换为一个无操作的 Label（即从输出中移除）。
  - 将提取的两个寄存器和跳转偏移量传递给一个新的、融合后的分支指令（如 BrEqualRR）的具体化逻辑，最终生成如 beq r1, r2, offset 的 RISC-V 代码。
- 对于 CmpCqR (立即数-寄存器比较)：
  - 由于 RISC-V 分支指令不能直接与立即数比较，需要先将立即数加载到一个临时寄存器 (temp register) 中。
  - 将 CmpCqR IR 指令重写为一个 MoveCqR (将立即数移入临时寄存器) 指令。
  - 然后，像处理 CmpRR 一样，将临时寄存器和原寄存器作为操作数，传递给融合后的分支指令的具体化逻辑。

输入输出关系及在整体中的作用

输入：一个线性的 CogRTL IR 指令序列，其中包含 Cmp* 和 Jump<Condition> 指令对。
输出：符合 RISC-V ISA 规范的机器码指令序列，其中条件分支由单条 bXX 指令实现，必要时辅以 li 或 mv 指令来处理立即数。
在整体 JIT 编译流程中的作用：
- 弥合抽象差距：该方案巧妙地在后端解决了前端 IR 与目标 ISA 之间的语义不匹配问题，避免了对整个编译器架构的颠覆性修改。
- 维持开发效率：使得大部分与 ISA 无关的编译逻辑（字节码扫描、解析）得以复用，仅需重写具体化阶段，极大地降低了移植成本。
- 保障性能：通过指令融合，生成了与手写 RISC-V 汇编同样高效的代码，避免了因模拟条件码而引入额外的、不必要的指令开销。

2. Out-of-Line Literals Management¶

核心观点

OutOfLineLiteralsCompiler 的设计初衷是为了规避 RISC-V ISA 在处理大立即数（immediate values）时的固有复杂性。由于 RISC-V 指令集采用固定长度编码（通常为32位），其立即数字段宽度受限（如12位），导致加载一个完整的64位常量可能需要多达 8条指令 的组合（如 lui, addi, slli 等）。
该方案的核心思想是将大于 12位 的字面量（literals）从指令流中“搬出”，存储在代码附近的专用内存区域（类似于传统汇编中的 .data 段），从而将复杂的立即数加载过程，简化为一个固定的、两指令的内存加载序列。

实现原理与算法流程

字面量管理器 (LiteralsManager)：编译器内部维护一个 LiteralsManager 组件，用于追踪当前编译单元（通常是单个方法）所需的所有字面量。
决策阈值：在 concretization（机器码生成）阶段，对于每一个需要嵌入立即数的中间表示（IR）指令，编译器会调用一个名为 usesOutOfLineLiteral 的函数进行判断。
- 该函数的核心参数是字面量的位宽。
- 决策规则：如果字面量的绝对值无法用 12位有符号立即数（即范围 [-2048, 2047]）精确表示，则将其标记为 out-of-line literal。
内存布局：所有被标记为 out-of-line 的字面量会被收集并连续地存放在 JIT 代码块末尾的一个预留区域中。
指令生成：当需要访问一个 out-of-line 字面量时，编译器不再尝试生成复杂的立即数加载序列，而是生成一个标准的 PC-relative 内存加载序列：
1. 使用 auipc（Add Upper Immediate to PC）指令，将字面量所在内存区域的高20位地址加载到一个临时寄存器中。
2. 紧接着使用 ld（Load Doubleword）或 lw（Load Word）等指令，以 auipc 结果为基地址，加上一个12位偏移量，完成对字面量的实际加载。
这个 auipc + ld 的组合始终是两条指令，无论字面量本身的大小或稀疏程度如何。

Figure 3: Inline and out-of-line literals.

输入输出关系及在整体中的作用

输入：来自 CogRTL 中间表示（IR）的指令，这些指令包含需要作为操作数的字面量（例如 MoveCqR 指令中的常量）。
处理：
- 编译器分析字面量大小。
- 小于等于12位的字面量走 InlineLiteralsCompiler 路径，直接尝试嵌入指令。
- 大于12位的字面量被 LiteralsManager 收集，并在代码区外分配存储空间。
输出：
- 对于 out-of-line 字面量，生成固定的 auipc/ld 两指令序列。
- 在代码块末尾附加一个包含所有大字面量的数据区域。
在整体中的作用：
- 简化代码生成：将一个 NP-hard 风格的立即数最优编码问题（如 LLVM 和 GCC 所做的复杂递归优化），降级为一个简单的内存分配和固定模式指令生成问题。
- 稳定代码尺寸：确保任何字面量的加载开销都是可预测的 2条指令，避免了 inline 方案中指令数量（1-8条）的剧烈波动，有利于 JIT 代码缓存（code cache）管理和分支预测。
- 简化 Code Patching：在动态类型语言中，JIT 代码经常需要被修补（patching），例如更新内联缓存（Polymorphic Inline Cache）中的类指针或方法地址。如果这些地址是大立即数，inline 方案的 patching 逻辑必须能处理1到8条指令的任意组合，极其复杂。而 out-of-line 方案只需修改数据区域中的一个值，patching 逻辑变得极其简单和健壮，因为指令序列本身是固定不变的。

3. ISA-Agnostic Test Harness and VM Simulation Framework¶

ISA-Agnostic Test Harness 的设计与实现

该测试套件的核心目标是解耦 VM 功能逻辑 与 特定 ISA (Instruction Set Architecture) 的实现细节，从而在移植 JIT 编译器时能快速验证新后端的正确性。
测试套件包含约 1400 个可配置测试，覆盖范围从最基础的单字节码（bytecode）重编译，到复杂的 Polymorphic Inline Cache (PIC) 生成逻辑。
其工作原理基于 Cogit JIT 编译器的三阶段架构：
- Bytecode scan phase 和 Bytecode parsing phase 是 ISA-agnostic 的，它们将 Pharo 字节码转换为中间表示 CogRTL IR。
- Machine code generation phase (concretization) 是 ISA-specific 的。
测试套件通过固定输入的字节码序列，捕获并验证 CogRTL IR 的生成结果。对于机器码生成阶段，则通过模拟器执行并检查其行为是否符合预期，而非直接比对二进制机器码。
这种设计使得开发者可以在 Pharo 高级环境 中编写和运行绝大多数测试，充分利用其强大的 native tools（如调试器、对象检查器），而无需依赖目标硬件。

VM Simulation Framework 的架构与流程

该框架利用 meta-circular 特性，即 Pharo VM 本身是用 Smalltalk (Slang) 编写的，并可通过 Slang 转译为 C 代码。
开发者可以在 Pharo 环境中直接运行一个 VM Simulator，它使用 Pharo 对象来模拟真实 VM 的内存布局和状态。
- Figure 1: Slang VM transpilation.
JIT 生成的机器码并不直接在宿主机上执行，而是交由一个 processor emulator —— Unicorn —— 来执行。
框架的关键在于处理 JIT 代码与 VM 其余部分（如解释器、原语）的交互：
- 当 JIT 代码需要调用一个 trampoline 或 primitive 时，模拟器会为其分配一个 fake address。
- Unicorn 在尝试访问这些无效地址时会触发 UC_MEM_UNMAPPED 错误。
- 模拟框架通过预设的 hook 捕获此错误，将控制权交还给 Pharo 环境中的对应模拟方法，执行完后再将控制权交还给 Unicorn 继续执行 JIT 代码。
整个流程使得开发者能够在完全受控的高级环境中，对 JIT 生成的低级机器码进行端到端的功能验证和调试。

对 RISC-V 移植工作的关键作用

硬件无关开发：在缺乏真实 RISC-V 硬件或其性能不足以支持高效开发循环的情况下，该模拟框架允许团队在 x86 或 ARM 主机上完成绝大部分 RISC-V JIT 后端的开发和调试工作。
加速调试：结合 Pharo 内置的 machine code debugger，开发者可以直观地查看 CogRTL IR、生成的 RISC-V 汇编 以及 trampoline stubs 之间的映射关系，极大地简化了调试过程。
验证复杂逻辑：对于 code patching（如 PIC 更新、GC 引用更新）这类高度依赖 ISA 特性的复杂操作，模拟器提供了一个安全的沙箱环境来验证其正确性。
无缝集成：整个开发、测试、调试流程都发生在 Pharo 环境 内部，形成了一个高效的闭环，显著降低了移植工作的认知负荷和工程成本。

Custom Instruction Simulation 扩展机制

为了支持 RISC-V 的 extensibility 特性，该模拟框架被进一步扩展以支持 custom instructions 的原型设计。
其实现巧妙地复用了 Unicorn 的错误处理机制：
- 当 Unicorn 遇到一条无法识别的指令时，会抛出 UC_INSN_INVALID 错误。
- 框架注册一个 hook 来捕获此错误。
- Hook 会从当前指令指针处 提取 opcode 和 operands。
- 然后在 Pharo 环境中查找一个与该 opcode 对应的 simulation method。
- 如果找到，则调用该方法执行自定义逻辑，之后将控制权交还给 Unicorn。
这一流程使得开发者能够以极低的成本（仅需在 Pharo 中定义一个方法）来 prototype 新的硬件指令，并立即在完整的 VM 环境中测试其效果，为 hardware-software co-design 提供了强大的支持。

4. Custom Instruction Prototyping via Simulator Hooks¶

实现原理

该方案的核心在于利用 Unicorn 处理器模拟器提供的 hook（钩子）机制，特别是对 UC_INSN_INVALID 错误的捕获能力。
当 JIT 编译器生成的机器码中包含一个标准 RISC-V ISA 未定义的 自定义指令 (custom instruction) 时，Unicorn 在执行到该指令时会抛出 UC_INSN_INVALID 异常。
开发者预先注册一个错误处理钩子 (hook)，专门监听此异常。一旦触发，控制流会立即从 Unicorn 模拟器中断，并跳转到 Pharo 环境中的一个预定义方法。
该 Pharo 方法负责解析无效指令的原始字节码，提取其 opcode 和 operands，然后根据 opcode 查找并调用对应的 Pharo 模拟方法 (simulation method) 来执行该自定义指令的逻辑。
执行完毕后，控制流无缝返回给 Unicorn，使其能继续执行后续的机器码，从而在不修改底层模拟器的情况下，实现了对自定义指令的动态、可编程的仿真。

算法流程

1. 指令生成阶段:
- 在 Cogit JIT 编译器的 concretization（具体化） 阶段，当遇到需要映射为自定义硬件功能的 IR 指令时，编译器会直接生成该自定义指令的 机器码字节序列。
- 同时，该自定义指令的 opcode 被注册到 Cogit 的一个内部列表中，用于后续的模拟识别。
2. 模拟执行阶段:
- Pharo VM 的测试或开发环境启动，通过 Unicorn 加载并开始执行 JIT 生成的代码。
- 3. 异常触发与拦截:
  - Unicorn 执行流遇到未知的自定义指令，触发 UC_INSN_INVALID 错误。
  - 预先安装的钩子捕获此错误，并暂停 Unicorn 的执行。
- 4. 指令解析与分派:
  - 钩子函数从 Unicorn 的上下文中读取当前 程序计数器 (PC) 指向的指令字节。
  - 解析出指令的 opcode，并查询 Cogit 维护的已知自定义指令列表。
  - 如果找到匹配项，则进一步解析出指令的操作数（如寄存器索引、立即数等）。
- 5. Pharo 方法执行:
  - 钩子调用一个通用的分派方法，该方法根据 opcode 动态查找并执行一个与之绑定的 Pharo 方法。
  - 这个 Pharo 方法完全用 Smalltalk 编写，可以访问整个 Pharo 对象内存和开发工具，从而以高抽象级别实现自定义指令的语义。
- 6. 状态同步与恢复:
  - Pharo 方法执行完毕后，将其计算结果写回到 Unicorn 模拟的 寄存器状态 或内存中。
  - 钩子将 Unicorn 的 PC 推进到下一条指令，并恢复执行。

参数设置与输入输出关系

输入:
- 自定义指令的机器码: 由 JIT 编译器生成，是整个流程的触发源。
- Unicorn 模拟状态: 包含完整的 CPU 寄存器文件和内存映射，作为自定义指令执行的上下文。
输出:
- 更新后的模拟状态: 自定义指令的执行结果会修改 Unicorn 中的寄存器或内存，这些变更对后续的机器码执行是可见的。
- 开发反馈: 由于整个过程在 Pharo 环境中进行，开发者可以使用 对象检查器 (object inspector)、调试器 (debugger) 等工具实时观察自定义指令的执行效果和副作用。
关键参数:
- Opcode 映射表: 一个从自定义指令 opcode 到 Pharo 方法选择器 (selector) 的字典，是连接机器码世界和 Pharo 对象世界的桥梁。
- 钩子优先级: 在 Unicorn 中注册的钩子需要正确配置，以确保能捕获到指令无效异常。

在整体系统中的作用

快速原型验证 (Rapid Prototyping): 该机制允许开发者在无需真实硬件或复杂的 RTL 仿真的情况下，快速迭代和验证自定义指令的设计。这极大地降低了硬件-软件协同设计的门槛。
无缝集成开发体验: 由于自定义指令的行为由 Pharo 方法定义，开发者可以充分利用 Pharo 强大的 元循环 (meta-circular) 特性，在同一个环境中同时开发 VM、JIT 编译器和硬件扩展的逻辑。
支持高级研究: 如论文结论所述，此框架为探索 RISC-V J extension 或 RIMI 等安全模型提供了理想的实验平台。研究人员可以先在模拟环境中完整地实现和测试新指令集对 VM（如垃圾回收、JIT 代码保护）的影响，再决定是否投入硬件实现。
降低开发成本: 相比于使用 Pydgin 等需要预先定义指令行为并重新生成整个模拟器的方案，基于 Unicorn 钩子的方法侵入性更低、灵活性更高，新增或修改自定义指令的成本仅为编写一个新的 Pharo 方法。

4. 实验方法与实验结果¶

实验设置

该研究的核心并非传统意义上的性能基准测试，而是JIT编译器的移植工程。其“实验”主要体现在功能正确性验证和开发方法论上。
核心工具链：
- VM Simulation Framework: 利用Pharo强大的元循环特性，在Pharo环境中直接模拟整个VM（包括JIT生成的机器码），无需依赖真实RISC-V硬件。
- ISA-agnostic Test Harness: 一个包含约1400个可配置测试的套件，覆盖从单字节码重编译到多态内联缓存（Polymorphic Inline Cache）生成等核心VM功能。这些测试在移植到ARMv8时已被证明有效。
- Machine Code Debugger: 一个专用的调试器，用于可视化和探索生成的机器码、IR以及它们之间的映射关系，极大简化了开发过程。
处理器模拟器: 使用Unicorn框架来执行JIT生成的RISC-V机器码，并通过其hook机制处理未映射内存访问（用于模拟trampoline调用）和无效指令（用于模拟自定义指令）。

结果数据

论文成功实现了Cogit RISC-V JIT编译器的开源实现，这是其最核心的成果。
移植工作克服了RISC-V ISA与原有x86-inspired编译器设计之间的多个关键冲突，证明了在无真实硬件的情况下，通过高级仿真环境完成复杂系统软件（如JIT编译器）移植的可行性。
成功构建了一个自定义指令原型框架，允许开发者在Pharo环境中快速定义、模拟和测试新的RISC-V指令，为未来的硬件/软件协同设计铺平了道路。
论文并未提供具体的性能指标（如Speedup, IPC, Throughput）或与其他JIT（如V8, OpenJ9）在RISC-V上的对比数据，因为其重点在于功能实现和工程挑战的解决。

消融实验

论文没有进行典型的消融实验（Ablation Study），即系统地移除某个组件以量化其贡献。
然而，论文通过对比不同的设计选择，间接展示了各种解决方案的必要性和权衡：
- 条件码处理：对比了两种方案——(1) 在JIT上下文中重新定义标志寄存器（scratch registers），这会破坏IR到机器码的一对一映射；(2) 在具体化（concretization）阶段重构指令序列（如将CmpCqR + JumpZero合并为BrEqualRR）。后者被采用，因为它更符合RISC-V的设计哲学。
- 立即数加载策略：对比了Inline Literals（将字面量直接嵌入指令流）和Out-of-Line Literals（将大字面量放在附近内存区域）。
  - 对于RISC-V，由于其固定长度指令集和复杂的立即数加载逻辑（最多可展开为8条指令），团队选择了Out-of-Line Literals方案。
  - 该方案通过auipc/ld指令对（始终为2条指令）来访问大字面量，简化了代码生成和后续的code patching（代码修补）逻辑。
  - 这一设计决策本身就是对“内联立即数”方案在RISC-V上不适用性的一种“消融”论证。

Figure 3: Inline and out-of-line literals.
