Gray-in-Young: A Generational Garbage Collection for Processing-in-Memory 论文解析

0. 论文基本信息

作者 (Authors): Ryu Morimoto, Kazuki Ichinose, Tomoharu Ugawa

发表期刊/会议 (Journal/Conference): ISMM

发表年份 (Publication Year): 2025

研究机构 (Affiliations): The University of Tokyo

---

1. 摘要

目的

• 为UPMEM PIM架构中的DRAM Processing Units (DPUs)设计一个适用于托管语言（如Java）的垃圾回收器（GC），以解决在该硬件上缺乏GC支持的问题。
• 克服DPU硬件带来的三大核心挑战：
  • 高效利用小容量Scratch Pad Memory (SPM)，并最小化高延迟的DRAM访问。
  • 并行化GC以充分利用DPU的24个硬件线程，实现性能扩展。
  • 最小化GC代码体积，以适应DPU仅有24 KB的指令内存限制。

方法

• 提出一种名为 Gray-in-Young (GiY) 的并行分代式垃圾回收器。
• 核心设计：
  • 分代堆布局：将新生代（young space）置于快速的SPM中，老年代（old space）置于大容量但访问较慢的DRAM中。
  • 指针预更新技术：在对象从新生代晋升到老年代之前，在SPM中完成其内部指针的更新，避免在DRAM中进行大量细粒度的指针写入操作。
  • 静态对象布局信息（OLI）缓存：在编译时确定计算内核可能用到的所有类，并将其OLI（用于GC扫描对象）缓存到SPM中，避免运行时访问DRAM中的类表。
  • 分离式二进制：仅将Minor GC（新生代回收）例程链接到计算内核二进制中；当需要执行Major GC（老年代回收）时，由主机程序动态加载一个独立的、包含Major GC例程的二进制文件。
• 并行Minor GC算法：
  • 采用深度优先搜索（DFS）策略遍历对象图。
  • 使用一个分层的GC工作栈来协调多线程工作：每个线程拥有一个极小的本地栈（4项），溢出时将工作推送到位于SPM中的共享栈（256项），该共享栈再溢出到DRAM，以平衡负载并减少DRAM访问。

结果

• 通过一个构建二叉搜索树的微基准测试对GiY进行评估，主要发现如下：
• DRAM访问与性能：
  • GiY的两项关键技术（指针预更新和OLI缓存）协同作用，最多可减少 85.9% 的DRAM访问次数。
  • 相比于基线方案，整体性能提升了 46.2%。
• 可扩展性：

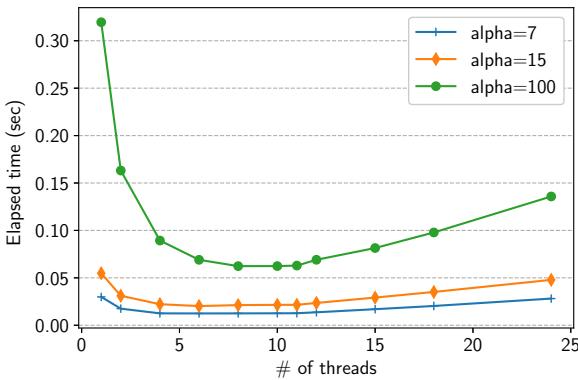

  • 并行GiY算法能有效扩展至 11个线程，在此配置下达到最佳吞吐量。
• 代码体积：
  • Minor GC例程的代码体积仅为 4.3 KB。
  • 通过将6.9 KB的Major GC例程分离出去，显著节省了宝贵的指令内存空间。

GC变体	DRAM访问减少率 (α=100)	Minor GC时间缩短率 (vs -U-C)
+U-C (仅OLI缓存)	36.3%	31.5%
+U+C (GiY完整版)	85.9%	46.2%

结论

• 为UPMEM DPU设计的 Gray-in-Young (GiY) GC通过将新生代置于SPM、在晋升前更新指针、静态缓存OLI以及分离Major GC等策略，成功应对了PIM架构下的内存、并行和代码体积约束。
• 实验结果证明，该设计是高效且可行的，能显著降低DRAM流量并提升性能，同时保持极小的代码足迹。
• 未来工作将聚焦于优化并行化Major GC，并探索将频繁访问的老年代对象缓存到SPM中的可能性。

---

2. 背景知识与核心贡献

研究背景

• Processing-in-Memory (PIM) 是一种旨在解决“内存墙”问题的新兴计算范式，通过将计算单元移至数据所在的内存位置来减少数据移动开销。
• UPMEM PIM 是首个商业化的通用 PIM 系统，其核心是嵌入在 DRAM 芯片中的 DRAM Processing Units (DPUs)。DPUs 是通用处理器，拥有独立的 64-KB Scratch Pad Memory (SPM)、64-MB DRAM 和仅 24-KB 的指令内存。
• 当前 UPMEM 编程模型要求 DPU 内核用 C 语言编写，缺乏对 managed languages（如 Java）的支持，这增加了开发复杂内核（如数据库查询处理）的难度和内存安全风险。

研究动机

• 为降低开发复杂 PIM 应用的门槛并提升安全性，亟需为 DPU 设计一个 managed runtime，而 Garbage Collection (GC) 是其关键组件。
• 为 DPU 设计 GC 面临三大独特挑战：
  • 内存访问瓶颈：DPU 通过 DMA 访问 DRAM，延迟高（约70+0.5n周期），而 SPM 可单周期访问。必须最小化 DRAM 访问次数，并尽可能以大块方式访问。
  • 并行性需求：DPU 拥有 24 个硬件线程，但需至少 11 个活跃线程才能填满其流水线，因此 GC 必须能有效并行化。
  • 代码尺寸限制：DPU 的指令内存仅有 24 KB，而每个计算内核的二进制文件都需包含 GC 例程，因此必须严格控制 GC 代码大小。

核心贡献

• 提出 Gray-in-Young (GiY)，一种专为 UPMEM DPU 设计的并行分代式垃圾回收器。
• 创新性地将新生代（young space）置于高速 SPM 中，老年代（old space）置于 DRAM 中，利用对象生命周期的“generational hypothesis”来优化性能。
• 为应对上述挑战，提出了三项关键技术：
  • 指针预更新 (Pointer Pre-update)：在对象仍位于 SPM 时就更新其内部指针，避免在 DRAM 中进行大量细粒度的指针修正操作，从而大幅减少 DRAM 访问。
  • 对象布局信息 (Object Layout Information, OLI) 静态缓存：在编译时确定计算内核可能创建的对象类型，并将其 OLI 静态缓存于 SPM 中，避免 GC 扫描时频繁访问 DRAM 中的类表。
  • 分离式 GC 二进制：仅将次要回收 (minor collection) 例程链接到计算内核中，而将主要回收 (major collection) 例程编译为独立的二进制文件。当需要执行 major GC 时，由主机程序动态加载，从而显著减小主内核的代码尺寸。
• 实验评估表明，与基线方法相比，GiY 技术组合最多减少了 85.9% 的 DRAM 访问，并提升了 46.2% 的性能。其并行 minor GC 能有效扩展至 11 个线程，且 minor GC 例程的代码尺寸仅为 4.3 KB。

Figure 3. Overview Figure 5.Copy with GiY algorithm; white objects in old space are empty shells. Figure 10.OLI cache; dashed line indicates where the index refers to.

---

3. 核心技术和实现细节

0. 技术架构概览

整体技术架构

本文提出了一种名为 Gray-in-Young (GiY) 的并行分代垃圾回收器（Generational Garbage Collection），专为 UPMEM PIM 架构中的 DPU (DRAM Processing Unit) 设计。其核心目标是解决 DPU 上运行托管语言（如 Java）时面临的三大挑战：减少昂贵的 DRAM 访问、利用多硬件线程实现并行化以及最小化 GC 代码体积以适应 24KB 的指令内存限制。

• 内存布局与分代策略:

  • Young Space (新生代): 位于 64KB Scratch Pad Memory (SPM) 中。所有新创建的小对象都在此分配，利用 SPM 的单周期高速访问特性加速对象初始化和分配。
  • Old Space (老年代): 位于 64MB DRAM 中。存活的对象在 Minor GC 时被提升（promote）至此。
  • Remembered Set: 用于追踪从 Old Space 指向 Young Space 的指针，也存放于 SPM 中，并在每次 Minor GC 后清空。 Figure 3. Overview

• GC 触发与执行模型:

  • Minor Collection: 在以下情况触发：1) Young Space 耗尽；2) 计算内核（computation kernel）执行完毕；3) 需要切换内核二进制文件（program overlay）之前。Minor GC 会一次性提升所有存活对象到 Old Space，并清空 Young Space。
  • Major Collection: 当 Old Space 几乎耗尽时触发。其代码不包含在计算内核的二进制中，而是作为一个独立的二进制文件，由主机程序在需要时动态加载到 DPU 执行，从而节省宝贵的 24KB 指令内存。

• 核心优化技术:

  • Gray-in-Young (GiY) 提升算法: 这是一种基于 DFS (Depth-First Search) 的对象提升算法。其关键创新在于，在对象仍位于 SPM (Young Space) 时，就预先更新其内部指针，使其指向目标对象在 DRAM (Old Space) 中的新地址（或预留的“空壳”）。只有当对象的所有指针都更新完毕后，才通过一次 DMA 操作将其整体复制到 DRAM。这避免了在 DRAM 中逐个更新指针带来的大量细粒度访问开销。 Figure 5.Copy with GiY algorithm; white objects in old space are empty shells. Figure 7. GC stack
  • 对象布局信息 (Object Layout Information, OLI) 静态缓存: 由于每个计算内核结束后都会执行 Minor GC 并清空 Young Space，因此 Young Space 中的对象仅由当前内核创建。编译器可以在编译时静态确定这些对象所属的类，并将对应的 OLI（包含对象大小和指针字段位图）预加载到 SPM 的一个专用缓存中。Minor GC 扫描对象时直接从 SPM 读取 OLI，避免了访问 DRAM 中的全局类表。 Figure 9.class table; dashed line indicates where the index refers to. Figure 10.OLI cache; dashed line indicates where the index refers to.

• 并行化设计:

  • Minor GC 被设计为并行执行，以充分利用 DPU 的 24 个硬件线程（论文指出至少需要 11 个线程才能填满流水线）。
  • 采用工作窃取 (work-stealing) 策略：每个 GC 线程拥有一个小型本地 GC 栈（位于 SPM），当本地栈溢出时，会将部分工作项推送到一个共享 GC 栈。该共享栈采用两层设计（顶层在 SPM，底层在 DRAM），以在保证负载均衡的同时，尽量减少对 DRAM 的访问。 Figure 8.Batch copy of the compaction-based algorithm.

• 二进制大小管理:

  • 通过将 Major GC 例程 (6.9 KB) 与计算内核分离，使得内核中只需包含 Minor GC 例程 (4.3 KB)，极大地节省了指令内存空间，确保了复杂内核也能在 24KB 限制下运行。

1. Gray-in-Young (GiY) 算法

Gray-in-Young (GiY) 算法实现原理与流程

• GiY 是一种 深度优先搜索 (DFS) 的垃圾回收算法，专为 UPMEM DPU 架构设计，其核心目标是最小化细粒度的 DRAM 访问。
• 该算法的关键洞察在于：传统的 Cheney 复制算法在将对象从 SPM（年轻代）复制到 DRAM（老年代）后，才在 DRAM 中扫描并更新指针。这会导致大量指针大小的、低效的 DMA 操作。
• GiY 颠覆了这一流程，它在对象仍位于快速的 SPM 中时，就完成所有指针的更新工作，然后才通过一次大块 DMA 操作将整个已修正的对象内容复制到 DRAM。
• 具体流程如下：
  • 准备阶段 (Prepare Step): 当需要提升一个根对象 r 时，算法首先为其在老年代（DRAM）中分配内存，并将该地址记录在对象 r 的转发指针（forwarding field）中。此时，DRAM 中的新对象只是一个“空壳 (empty shell)”。
  • DFS 遍历阶段 (DFS Traversal Step): 算法使用一个 GC 栈来管理待处理的对象。
    • 从栈中弹出一个对象 o（位于 SPM）。
    • 扫描 o 的所有指针字段。
    • 对于每个指向子对象 p 的指针：
      • 如果 p 尚未被访问（即其转发指针为空），则立即在老年代为 p 分配内存，并将其地址存入 p 的转发指针。
      • 关键步骤: 立即将 o 中的指针从指向 SPM 中的 p，更新为指向 DRAM 中 p 的新地址（即 p 的转发指针值）。
    • 在 o 的所有指针都被更新完毕后，执行一次单一的 DMA 操作，将 o 的全部内容从 SPM 复制到其在 DRAM 中的“空壳”里。
    • 将 p 压入 GC 栈，以便后续对其进行同样的处理。
• 通过这种方式，GiY 确保了每个存活对象在整个提升过程中仅触发一次 DMA 写操作，从而将总的 DMA 操作次数从传统算法的 N + 2NR（N 为对象数，R 为平均指针数）降低到 N。

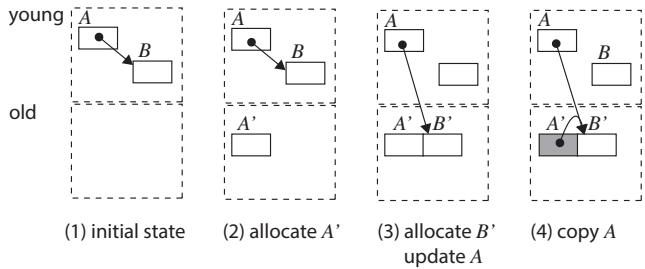

Figure 5.Copy with GiY algorithm; white objects in old space are empty shells. Figure 7. GC stack

并行化策略与参数设置

• GiY 算法被设计为并行执行，以充分利用 DPU 的 24 个硬件线程，并满足其至少需要 11 个活跃线程才能填满流水线的要求。
• 并行化通过一个分层的、混合的 GC 工作栈实现：
  • 本地栈 (Local Stack): 每个线程拥有一个非常小的本地栈（仅 4 个条目），位于 SPM 中。这种小尺寸设计鼓励线程频繁地将工作负载导出，以促进负载均衡。
  • 共享栈 (Shared Stack): 由所有线程共享，采用两层结构。
    • 顶层 (Top Layer): 位于 SPM 中，容量较大（256 个条目），用于高效地在 SPM 内交换工作项。
    • 底层 (Bottom Layer): 位于 DRAM 中，当顶层溢出时，一半内容会被移至此处，以避免因栈空间不足而频繁访问 DRAM。
• 这种设计在保证高效负载均衡的同时，最大限度地减少了对慢速 DRAM 的访问。

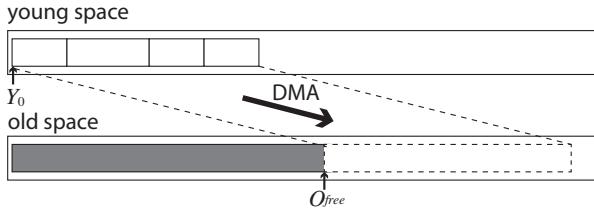

Figure 8.Batch copy of the compaction-based algorithm.

输入输出关系及在整体 GC 中的作用

• 输入: GiY 算法的输入是所有从根集可达的对象。根集包括：
  • 各个 mutator 线程的 Java 栈（由各线程并行扫描）。
  • Remembered Set（记录老年代指向年轻代的指针，由主线程扫描）。
  • Export Table（用于跨内核通信的句柄表，由主线程扫描）。
• 输出: GiY 算法的输出是所有存活对象被完整、正确地迁移至老年代（DRAM），并且所有指向这些对象的指针（无论来自年轻代还是老年代）都已被更新为指向它们在老年代的新地址。执行完毕后，年轻代（SPM）被完全清空。
• 在整体 GC 中的作用:
  • GiY 是整个分代式垃圾回收器的 Minor Collection（次要回收） 的核心。
  • 它负责高效地处理短命对象，利用 SPM 的高速特性进行分配和回收。
  • 通过将提升过程中的指针更新操作限制在 SPM 内，并结合 OLI 缓存技术，GiY 极大地减少了 Minor GC 的 DRAM 访问开销。
  • 其性能优势直接体现在整体应用性能上：评估显示，GiY 相比基线算法可减少高达 85.9% 的 DRAM 访问，并带来 46.2% 的性能提升。
  • 为了控制二进制大小，只有 GiY 等 Minor GC 例程被链接到计算内核中，而 Major GC 则被分离到一个独立的二进制文件中，由主机按需加载。

GiY 变体	指针更新位置	OLI 缓存	α=100 时相比 -U-C 的 DRAM 访问减少率	α=100 时相比 -U-C 的 Minor GC 时间缩短率
-U-C	DRAM	否	0%	0%
+U-C	SPM	否	36.3%	31.5%
+U+C	SPM	是	85.9%	46.2%

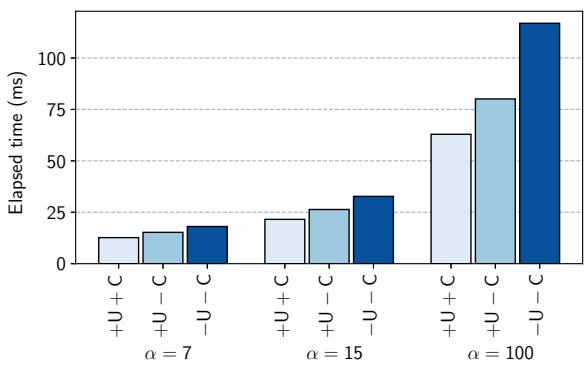

Figure 13.Total minor collection time for the variations of GiY executed in 11 threads.

2. SPM中的对象布局信息（OLI）静态缓存

实现原理与核心动机

• 核心动机是解决在 Minor GC 扫描对象时，需要频繁访问位于 DRAM 中的 class table 以获取 Object Layout Information (OLI) 的问题。由于 DPU 访问 DRAM 需通过 DMA，其延迟远高于对 Scratch Pad Memory (SPM) 的单周期访问，这种频繁的细粒度 DRAM 访问会成为性能瓶颈。
• 该方案基于一个关键观察：因为 Minor GC 会在每次计算内核（computation kernel）结束时被触发，并且会清空 young space，所以在任何计算内核执行期间，young space 中的对象仅限于该内核自身通过 new 表达式创建的对象。
• 基于此，可以在编译时静态分析出该计算内核可能创建的所有对象的类集合，从而预先知道 Minor GC 可能需要扫描的所有 OLI。

算法流程与数据结构

• 编译时阶段：
  • 编译器分析计算内核的源代码，识别所有显式的 new 表达式。
  • 收集这些 new 表达式所对应的所有类。
  • 为这些类从主 class table（位于 DRAM）中提取对应的 OLI。
  • 将这些 OLI 构建成一个静态缓存映像（static cache image），并将其嵌入到该计算内核的二进制文件中或存储在 DRAM 的特定位置。
• 运行时阶段：
  • 当计算内核被加载并启动时，其初始化例程会将预先构建好的 OLI 缓存映像从 DRAM 一次性加载到 SPM 中。
  • 该缓存在内核执行期间保持不变，是一个静态缓存。
  • 对于在 young space (SPM) 中分配的新对象，其对象头中的类索引不再是全局的 global class index，而是指向 SPM 中这个本地缓存的 local class index。
  • 在 Minor GC 扫描 young space 中的对象时，GC 例程直接使用对象头中的 local class index 作为偏移量，从 SPM 中的 OLI 缓存里读取 OLI，从而完全避免了对 DRAM 中 class table 的访问。
  • 当对象被提升（promoted）到 old space (DRAM) 时，在执行最终的 DMA 复制操作之前，必须将其对象头中的 local class index 替换回 global class index，以确保该对象在后续可能被其他内核访问时，其类信息仍然有效。

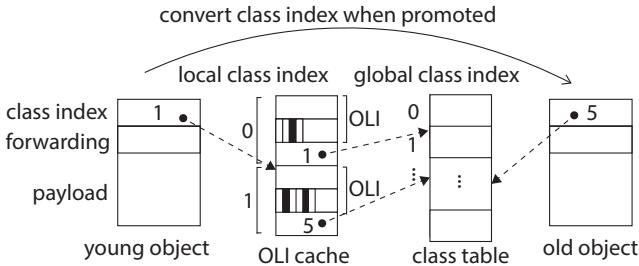

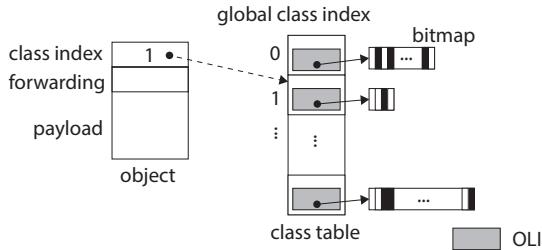

Figure 9.class table; dashed line indicates where the index refers to. Figure 10.OLI cache; dashed line indicates where the index refers to.

参数设置与优化细节

• OLI 结构：每个 OLI 包含对象的总大小和一个位图（bitmap），该位图标记了对象内部哪些偏移量处是指针字段。
• 缓存布局优化：由于缓存的 OLI 集合在编译时已知且通常较小，其内部的 bitmap 可以被内联（embedded） 到缓存数组中，而不是像主 class table 那样在堆上单独分配。这简化了内存访问模式，并进一步减少了潜在的间接寻址开销。
• 缓存大小：论文在评估中提到，对于其微基准测试，仅使用了 64 bytes 的 SPM 空间来存储 OLI 缓存，证明了该方法的空间效率。

输入输出关系及在整体系统中的作用

• 输入：
  • 编译时：计算内核的源代码（或中间表示 IR）。
  • 运行时：计算内核的二进制文件（包含 OLI 缓存映像）、SPM 中的空闲区域。
• 输出：
  • 编译时：一个针对该内核优化的、包含必要 OLI 的静态缓存映像。
  • 运行时：一个位于 SPM 中的、可供 GC 直接快速访问的 OLI 缓存；以及在 young space 中分配的、带有 local class index 的对象。
• 在整体系统中的作用：
  • 显著减少 DRAM 访问：这是该技术最直接的贡献。评估数据显示，仅 OLI 缓存一项就能将 DRAM 访问次数减少 36.3%。
  • 提升 Minor GC 性能：通过消除细粒度的 DRAM 访问延迟，直接加速了对象扫描过程，是实现 46.2% 性能提升的关键因素之一。
  • 支持小二进制尺寸：该方案巧妙地利用了计算内核的封闭性，使得复杂的动态类查找机制变得不必要，有助于满足 DPU 24 KB 指令内存的严苛限制。

3. 分代式堆内存布局

分代式堆内存布局的核心设计

• 该设计严格遵循 分代假说 (Generational Hypothesis)，即大部分对象朝生夕死，而存活较久的对象倾向于继续存活。
• 为适配 UPMEM DPU 独特的硬件架构（64-KB SPM 和 64-MB DRAM），堆被划分为两个物理上分离的区域：
  • 年轻代 (young space)：完全位于 SPM 中。所有新创建的小对象都首先在此分配。
  • 老年代 (old space)：位于 DRAM 中。从年轻代中存活下来的对象会被提升（promoted）至此。
• 这种布局利用了 SPM 的单周期访问速度优势，极大加速了对象的分配和初始化（mutator性能），同时将长期存活的对象存放在大容量但访问较慢的 DRAM 中。

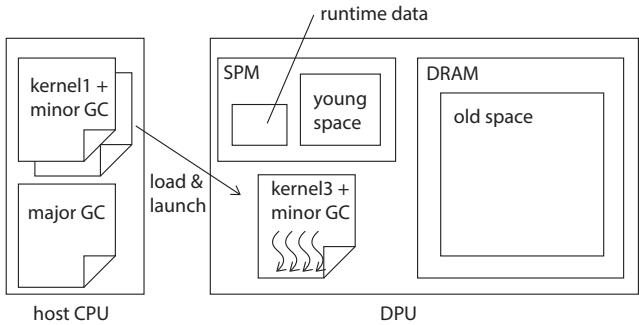

Figure 3. Overview

垃圾回收触发与执行流程

• Minor Collection (次要回收) 触发条件有两个：
  • 年轻代空间耗尽：当在 SPM 中无法分配新对象时。
  • 计算内核 (computation kernel) 执行完毕：确保在控制权交还给主机或加载新内核前，将所有存活对象移出会被清空的 SPM。
• Minor Collection 的核心操作是 全量提升 (promote all)：
  • 扫描并标记所有从根集（包括 Java栈、Remembered Set 和 Export Table）可达的 年轻代 对象。
  • 将所有存活对象 复制 (copy) 到 老年代 (DRAM)。
  • 回收后，年轻代 (SPM) 被完全清空，成为一个全新的分配区域。
• Major Collection (主要回收) 触发条件：
  • 当 Minor Collection 结束后，如果 老年代 空间不足，则由主机程序加载一个独立的 Major GC Binary 来执行。这利用了框架的 程序覆盖 (program overlay) 机制，有效节省了主内核的代码空间。

关键优化技术与参数设置

• 指针更新前置 (Pointer Update in SPM)：
  • 在 Gray-in-Young (GiY) 算法中，对象在被复制到 DRAM 之前，其内部的所有指针就已经在 SPM 中被更新为指向目标对象在 DRAM 中的新地址。
  • 这避免了在 DRAM 中进行大量细粒度的指针读写操作，将每个对象的 DMA 操作次数从 1 + 2R (R为平均指针数) 降低到 1 次。
• 对象布局信息 (OLI) 静态缓存：
  • 动机：扫描对象需要知道其内部哪些字段是指针，这些信息存储在 Class Table 中，而 Class Table 位于 DRAM，访问开销大。
  • 实现：在编译计算内核时，静态分析确定该内核可能创建的所有对象类型，并将对应的 OLI 预先打包成一个 静态缓存镜像。
  • 运行时：内核启动时，将此镜像加载到 SPM。新创建的对象使用 本地类索引 (local class index) 指向 SPM 中的缓存，而非 全局类索引 (global class index) 指向 DRAM 中的 Class Table。
  • 提升时修正：当对象被提升到 老年代 时，其头部的 本地类索引 会被替换回 全局类索引，以保证跨内核兼容性。
• 实验参数：
  • 年轻代大小：28 KB (略小于 SPM 总量，为其他数据结构留出空间)。
  • 老年代大小：~10 MB。
  • OLI缓存大小：在评估中使用了 64 bytes 的 SPM 空间。

在整体系统中的作用与输入输出关系

• 输入：
  • Mutator (mutator)：通过 new 指令请求在 年轻代 (SPM) 中分配内存。
  • 根集 (Root Set)：包括当前线程的 Java栈、记录 老年代 -> 年轻代 引用的 Remembered Set，以及用于跨内核通信的 Export Table。
• 输出：
  • 对Mutator：提供快速的内存分配服务，并在 Minor GC 后保证所有存活对象已安全迁移至 老年代 (DRAM)。
  • 对系统：显著减少昂贵的 DRAM 访问次数。评估显示，结合 指针更新前置 和 OLI缓存 两项技术，最多可减少 85.9% 的 DRAM 访问。
  • 对二进制大小：通过将 Major GC 逻辑分离，使得包含 Minor GC 例程的计算内核二进制大小仅增加 4.3 KB，满足 24 KB 指令内存的严苛限制。

GC变体	DRAM访问减少量 (α=100)	Minor GC总时间提升 (α=100)
+U-C (仅OLI缓存)	36.3%	31.5%
+U+C (GiY完整版)	85.9%	46.2%

4. 分离式Major GC二进制

实现原理与核心动机

• UPMEM DPU 的指令内存（Program Memory）仅有 24 KB，这是一个极其严苛的限制。
• 每个计算内核（Computation Kernel）的二进制文件必须包含其自身的业务逻辑以及 Garbage Collection (GC) 例程。
• 为了在有限的 24 KB 空间内容纳尽可能复杂的计算内核，必须对 GC 例程进行极致的精简。
• 分离式Major GC二进制 的核心思想是：将不常执行但代码体积庞大的 Major GC 例程从计算内核的主二进制中剥离，仅保留频繁执行且代码精简的 Minor GC 例程。

算法流程与运行时机制

• 编译时分离：
  • 在构建阶段，Minor GC 例程（如论文提出的 Gray-in-Young 算法）被静态链接到每个计算内核的二进制中。
  • Major GC 例程（在评估中使用的是 Lisp2 mark-compact 算法）被单独编译成一个独立的二进制文件。
• 运行时加载：
  • 计算内核正常执行，其内部的 Minor GC 负责管理位于 Scratch Pad Memory (SPM) 的 young space。
  • 当 Minor GC 执行后发现 old space（位于 DRAM）已接近耗尽时，它会向主机（Host CPU）发出信号。
  • 主机程序接收到信号后，利用 UPMEM SDK 提供的 API，将独立的 Major GC 二进制文件加载到 DPU 的指令内存中，并启动执行。
  • Major GC 完成后，主机程序再将原始的计算内核二进制重新加载回 DPU，恢复执行上下文。
• 框架支持：
  • 这一流程依赖于论文作者开发的 Java编程框架 中的 program overlay 机制。该机制能够保存和恢复 DPU 的执行状态（如 Java 栈），使得在不同二进制之间切换成为可能。

参数设置与资源占用

• 指令内存分配：
  • 计算内核二进制（含 Minor GC）必须严格控制在 24 KB 以内。
  • 评估结果显示，GiY Minor GC 例程本身仅占用约 4.3 KB。
  • 如果将 Major GC 例程也包含进来，总 GC 代码大小将达到约 11.2 KB，这会严重挤压计算内核本身的代码空间。
• 堆内存布局：
  • Young space：位于 64 KB SPM 中，评估中设置为 28 KB。
  • Old space：位于 64 MB DRAM 中，评估中设置为 10 MB - 28 KB。

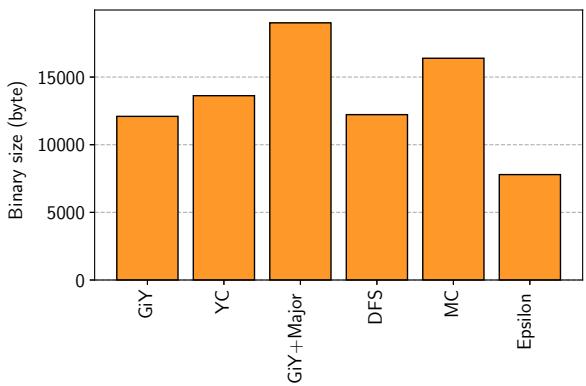

Figure 15. Binary size.

输入输出关系及在整体系统中的作用

• 输入：
  • 对于 计算内核：其输入是主机传递的数据和任务参数。内核内部的 Minor GC 的输入是 young space 中的对象图、根集合（Roots）、记忆集（Remembered Set）等。
  • 对于 Major GC：其输入是整个 old space 的堆，由主机在加载其二进制后触发执行。
• 输出：
  • Minor GC 的输出是清空的 young space 和被提升（Promoted）到 old space 的存活对象。它不直接产生对外的输出，但保证了内核能继续分配新对象。
  • Major GC 的输出是经过整理（Compaction）的、碎片更少的 old space，为后续的 Minor GC 提供充足的提升空间。
• 在整体系统中的作用：
  • 空间效率：这是最核心的作用。通过分离，成功地将 GC 的常驻代码开销从 11.2 KB 降低到 4.3 KB，为计算内核逻辑释放了宝贵的 6.9 KB 指令内存。
  • 性能权衡：引入了 Major GC 触发时的二进制加载/卸载开销。但评估指出，这个开销很小（每次约 11毫秒，仅占 Major GC 总时间的 1.4%），是可以接受的。
  • 架构解耦：将 Minor GC（高频、低延迟、与内核强耦合）和 Major GC（低频、高吞吐、可独立优化）在物理上解耦，使得可以针对两者采用完全不同的优化策略。论文明确指出，Major GC 的优化（如并行化）被留作未来工作，这种分离为此提供了便利。

5. 并行Minor GC与混合GC栈

并行Minor GC的实现原理与混合GC栈设计

• 核心目标：为了充分利用DPU的11个硬件线程以最大化吞吐量，论文将Gray-in-Young (GiY) 算法进行了并行化改造。其关键在于设计一个高效的、能适应SPM（Scratch Pad Memory）和DRAM混合内存层次的工作窃取（Work Stealing）机制。
• 工作分配策略：
  • 根扫描阶段 (Root Scanning)：由各个执行mutator（用户程序）的线程并行扫描各自的Java stacks。此外，remembered set（记录old-to-young指针）和export table由一个主（primary）线程负责扫描。
  • 对象图遍历阶段 (Graph Traversal)：所有线程通过一个共享的混合GC栈来协同处理待扫描的对象（即灰色对象），实现动态负载均衡。

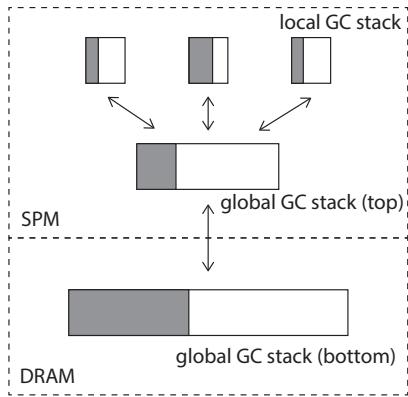

混合GC栈的层级结构与参数

• 论文设计了一个三层的混合栈结构，旨在最小化对慢速DRAM的访问，同时保证良好的负载均衡能力。其具体构成如下：
  • 本地GC栈 (Local GC Stack)：
    • 每个线程拥有一个私有的本地栈。
    • 位置：完全位于SPM中，访问速度最快。
    • 大小：极小，仅为4个条目。这种微小的设计是为了强制频繁地导出工作负载到共享栈，从而促进线程间的任务均衡。
  • 共享GC栈 (Shared GC Stack)：
    • 采用两层设计，兼顾速度与容量。
    • 顶层 (Top Layer)：
      • 位置：位于SPM中。
      • 大小：256个条目。这个尺寸足够大，可以避免在常规操作中频繁溢出到底层，减少了对DRAM的访问。
    • 底层 (Bottom Layer)：
      • 位置：位于DRAM中。
      • 作用：作为顶层的溢出区。当顶层满时，会将一半内容移至底层；当顶层空闲时，可从底层取回任务。

Figure 8.Batch copy of the compaction-based algorithm.

并行GiY算法的执行流程

• 初始化：当Minor GC被触发时，所有线程停止在安全点（safepoint），并行GC开始。
• 根对象入栈：根扫描阶段发现的所有指向young space的活跃对象被压入各自线程的本地GC栈。
• 并行遍历循环：
  1. 每个线程首先尝试从自己的本地GC栈弹出一个对象进行处理。
  2. 如果本地栈为空，线程会尝试从共享GC栈的顶层（SPM）窃取任务。
  3. 在处理一个对象o时（如图6伪代码所示），线程会扫描其所有指针字段。
  4. 对于每个指向young space中未访问对象p的指针，线程会：
     • 为p在old space（DRAM）中分配内存。
     • 立即更新o中的指针，使其指向p的新地址（此操作在SPM中完成，避免了后续对DRAM的指针更新）。
     • 将p压入自己的本地GC栈（而非立即递归处理），以便其他线程可以并行处理。
  5. 当对象o的所有指针都被更新后，线程执行一次批量DMA操作，将o的全部内容从SPM复制到其在DRAM中的新位置。
• 栈溢出处理：
  • 如果一个线程的本地栈（4 entries）满了，它会将一半内容（2 entries）移动到共享栈顶层（SPM）。
  • 如果共享栈顶层（256 entries）满了，它会将一半内容移动到共享栈底层（DRAM）。

输入输出关系及在整体系统中的作用

• 输入：
  • 根集合 (Root Set)：包括Java栈、寄存器、全局变量以及remembered set中的old-to-young指针。
  • Young Space：位于SPM中的、包含所有新分配对象的内存区域。
• 输出：
  • 清空的Young Space：Minor GC结束后，young space被完全清空，为下一轮分配做准备。
  • Promoted Objects：所有存活的对象被一次性DMA复制到位于DRAM的old space中，其内部指针已在SPM中被正确更新。
  • Updated Pointers：所有从old space或根指向这些被提升对象的指针，都已被更新为指向它们在old space中的新地址。
• 在整体系统中的作用：
  • 性能核心：该并行设计是实现高吞吐量的关键。实验表明（图14），该方案能有效扩展至11个线程，相比单线程实现了5.12倍的吞吐量提升。
  • 资源优化：通过精心设计的混合栈，最大限度地利用了快速的SPM来管理GC工作队列，仅在必要时才访问慢速的DRAM，从而显著降低了GC开销。
  • 二进制大小控制：尽管实现了复杂的并行逻辑，但整个Minor GC例程的代码大小被控制在4.3 KB以内，满足了DPU 24 KB指令内存的严苛限制。

---

4. 实验方法与实验结果

实验设置

• 硬件平台: 实验在 UPMEM PIM 系统上进行，使用单个 DPU，其运行频率为 350 MHz。
• 内存配置:
  • Young Space (新生代): 固定为 28 KB，位于 SPM (Scratch Pad Memory) 中。
  • Old Space (老年代): 大小为 10 MB - 28 KB，位于 DRAM 中。选择较小的老年代是为了在合理时间内触发 Major GC。
• 基准测试程序: 作者开发了一个树构建微基准，模拟内存数据库中 DPU 的行为。该程序会反复创建一个大小为 α 的二叉搜索树，并在插入 α 个元素后将其替换为空树，以产生大量短生命周期对象。
• 编译与优化: DPU 程序使用 UPMEM SDK 2023.2.0 中的 Clang 编译器，采用 -Oz 优化级别（生成最小二进制文件）。
• 时间测量:
  • Minor GC 时间: 使用 DPU 内置性能计数器测量时钟周期，再根据 350MHz 频率换算。
  • 总执行时间 & Major GC 时间: 在主机端通过 System.nanoTime() 测量。Major GC 时间包含了加载 Major GC 二进制、启动 DPU、执行回收以及重新加载原内核二进制的全部开销。

结果数据

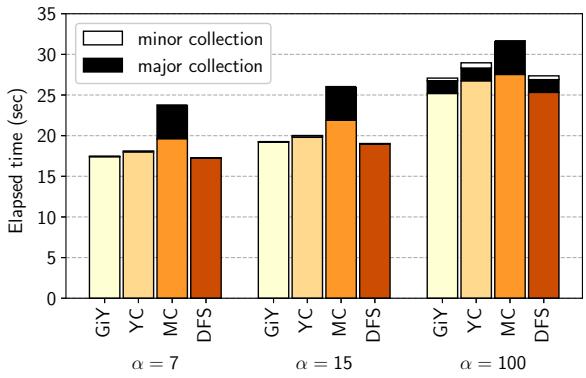

• 整体性能: 如 Figure 11. Execution time of the benchmark program. 所示，所有分代式 GC 的总执行时间均优于非分代式 Mark-Compact GC (MC)。这证明了将 Young Space 置于 SPM 的有效性。

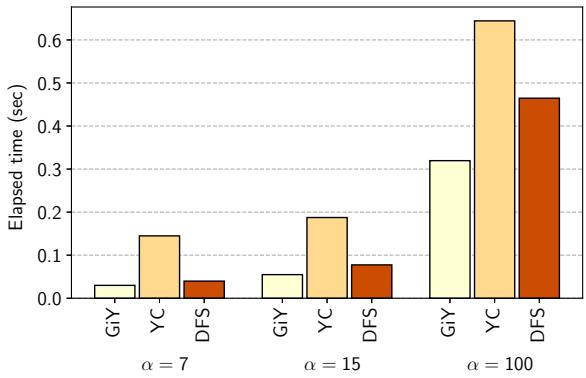

• Minor GC 算法对比: 如 Figure 12. Total minor collection time. 所示，在单线程下：
  • GiY (Gray-in-Young) 算法比基线 DFS 算法更快。
  • YC (Compaction-based) 算法由于压缩开销过大，性能反而不如 DFS。
• 并行扩展性: 如 Figure 14. Scalability of parallel GiY. 所示，Parallel GiY 算法的吞吐量在 8 个线程时达到峰值，相比单线程提升了 5.12 倍。对于较大的工作负载 (α=100)，性能在 11 个线程内未出现明显下降，表明其能有效利用 DPU 的全部硬件线程。
• 二进制大小: 如 Figure 15. Binary size. 所示，仅包含 Minor GC 例程的 GiY 二进制大小为 4.3 KB。若包含 Major GC 例程，总大小则达到 11.2 KB，凸显了分离 Major GC 以节省宝贵指令内存（24 KB）的价值。

消融实验

作者通过消融实验验证了 GiY 中两项关键技术的有效性：在 SPM 中更新指针 和 OLI (Object Layout Information) 缓存。

• 对比变体:

  • +U+C: 完整的 GiY，同时启用指针更新和 OLI 缓存。
  • +U-C: 启用指针更新，但禁用 OLI 缓存。
  • -U-C: 基线 DFS 算法，既不在 SPM 更新指针，也无 OLI 缓存。

• 关键发现:

  • 两项技术均显著减少了 DRAM 访问次数 和 Minor GC 时间。
  • 对于 α=100 的场景，与基线 (-U-C) 相比：
    • 仅 OLI 缓存 (+U-C) 就能减少 36.3% 的 DRAM 访问。
    • 两项技术结合 (+U+C) 最多可减少 85.9% 的 DRAM 访问。
  • 性能提升方面，+U+C 相比 -U-C，Minor GC 总时间缩短了 46.2%。

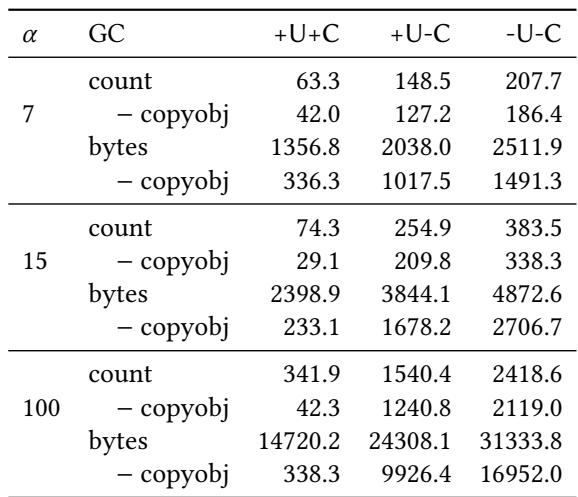

• 详细数据如下表所示：

GC 变体	α	平均每次 Minor GC 的 DRAM 访问次数 (不含 copyobj)	平均每次 Minor GC 的 DRAM 访问次数 (含 copyobj)	平均每次 Minor GC 的 DRAM 传输字节数
-U-C	7	1,000	1,038	31,899
+U-C	7	637	675	31,899
+U+C	7	140	178	31,899
-U-C	15	1,998	2,036	63,798
+U-C	15	1,275	1,313	63,798
+U+C	15	279	317	63,798
-U-C	100	13,318	13,618	425,320
+U-C	100	8,485	8,785	425,320
+U+C	100	1,857	2,157	425,320

Table 2.DRAM access count and bytes for the variants of GiY.

• 结论: 消融实验清晰地证明，在 SPM 中更新指针是减少细粒度 DRAM 访问的关键，而静态 OLI 缓存则进一步大幅削减了因查询对象元数据而产生的 DRAM 开销。两者结合是实现高性能 Minor GC 的核心。

---
