Gray-in-Young: A Generational Garbage Collection for Processing-in-Memory 图表详解

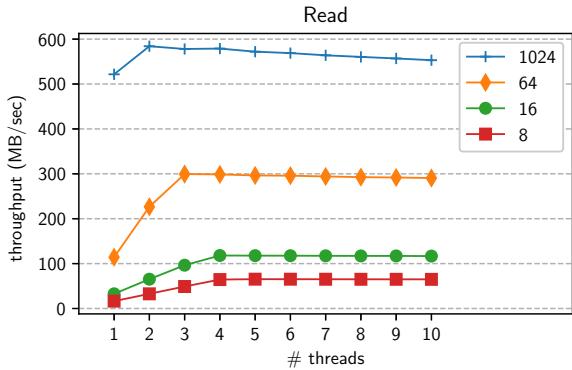

Figure 1.DRAM read throughput; different lines represent different transfer sizes (8,16,64,and 1024 bytes)

• 图表标题为“Read”，纵轴表示吞吐量（单位：MB/sec），横轴表示线程数量（threads），范围从1到10。
• 图中包含四条曲线，分别代表不同DMA传输大小下的DRAM读取吞吐量：8字节（红色方块）、16字节（绿色圆点）、64字节（橙色菱形）、1024字节（蓝色三角）。
• 1024字节传输在所有线程数下均表现出最高吞吐量，峰值接近600 MB/sec，在2线程时达到最大值后略有下降，但整体维持高位。
• 64字节传输在2线程时吞吐量跃升至约300 MB/sec，之后趋于平稳，稳定在280–300 MB/sec区间。
• 16字节传输在2线程时吞吐量约为100 MB/sec，随后缓慢上升并在5线程后稳定于120 MB/sec左右。
• 8字节传输表现最弱，即使在10线程下吞吐量也仅约70 MB/sec，增长幅度极小。
• 从趋势可见，增大DMA传输粒度显著提升吞吐量，而多线程对小粒度传输的优化效果更明显；大粒度传输本身已高效，多线程增益有限。
• 数据概览如下：

Transfer Size (bytes)	Max Throughput (MB/sec)	Peak Thread Count	Trend after Peak
1024	~600	2	Slight decline
64	~300	3	Stable
16	~120	5+	Slow rise then stable
8	~70	10	Nearly flat

• 此图验证了论文中关于DMA访问特性的描述：小粒度访问需依赖多线程掩盖延迟，大粒度访问则天然高效，与DPU架构设计相呼应。

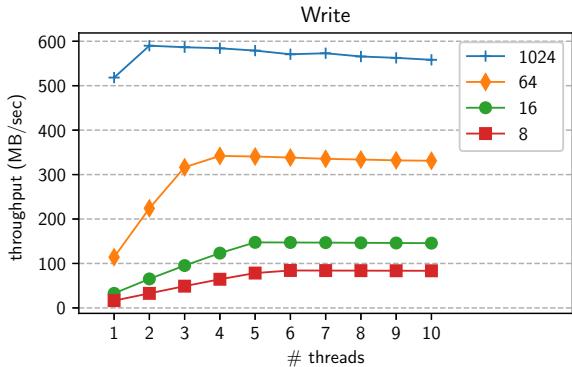

Figure 2.DRAM write throughput; different lines represent different transfer sizes (8,16,64,and 1024 bytes)

• 图表标题为“Write”，纵轴表示“throughput (MB/sec)”，横轴表示“threads”，展示了不同 DMA 传输大小下 DRAM 写入吞吐量随线程数变化的趋势。
• 图中包含四条曲线，分别代表四种 DMA 传输大小：8 bytes（红色方块）、16 bytes（绿色圆点）、64 bytes（橙色菱形）、1024 bytes（蓝色三角）。
• 1024 bytes 的写入吞吐量最高，稳定在约 550–600 MB/sec，且从 2 线程起即达到峰值，后续线程增加对性能提升有限。
• 64 bytes 的吞吐量次之，约 300–350 MB/sec，在 3–4 线程后趋于平稳。
• 16 bytes 和 8 bytes 吞吐量较低，分别在 100–150 MB/sec 和 50–100 MB/sec 区间，且随线程数增加缓慢上升，但始终远低于大块传输。
• 数据表明，DMA 传输粒度越大，吞吐量越高；多线程可缓解小粒度传输的延迟，但无法弥补其固有带宽劣势。
• 下表总结各传输大小在 10 线程下的近似吞吐量：

Transfer Size	Throughput (MB/sec)
1024 bytes	~580
64 bytes	~330
16 bytes	~140
8 bytes	~90

• 结论：在 DPU 架构中，优化 GC 应尽量采用大粒度 DMA 传输以最大化吞吐量，小粒度访问即使并行化也难以弥补性能损失。

Figure 3. Overview

• 图片展示了 Gray-in-Young 垃圾回收器在 UPMEM PIM 系统中的整体架构，分为 host CPU 和 DPU 两个主要部分。
• 在 host CPU 侧，存储了多个二进制文件，包括：
  • kernel1 + minor GC：包含计算内核和次要垃圾回收例程。
  • major GC：独立的、用于执行主要垃圾回收的二进制文件。
  • kernel3 + minor GC：另一个包含不同内核和次要垃圾回收例程的二进制文件。
• host CPU 通过“load & launch”机制将选定的内核二进制加载到 DPU 上执行。
• DPU 内部结构清晰划分：
  • SPM (Scratch Pad Memory) 区域包含：
    • young space：位于 SPM 中，用于存放新生代对象。
    • runtime data：运行时数据，与年轻代空间并列。
  • DRAM 区域包含：
    • old space：位于 DRAM 中，用于存放老年代对象。
• 当 DPU 执行 kernel3 + minor GC 时，其线程（用波浪线表示）在 SPM 的 young space 中进行对象分配和垃圾回收操作。
• 该图强调了 minor GC 例程被链接到每个内核二进制中，而 major GC 例程则作为独立二进制由 host CPU 按需加载，以节省 DPU 有限的程序内存（24 KB）。
• 整体设计体现了 generational GC 的核心思想：年轻代在高速 SPM，老年代在大容量 DRAM，并通过 DMA 进行数据迁移。

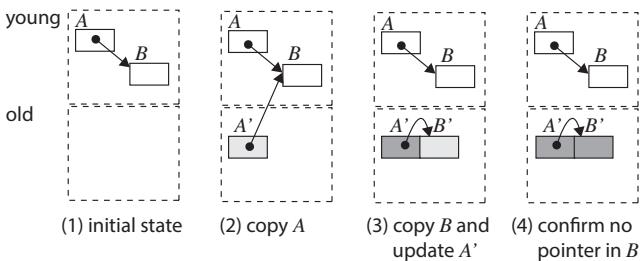

Figure 4. Copy with Cheney's copying algorithm; light gray objects may have pointers to young space, and dark gray objects do not have pointers to young space.

• 图片展示了使用 Cheney's copying algorithm 进行对象复制的四步过程，用于说明在 generational GC 中从 young space（位于 SPM）向 old space（位于 DRAM）复制对象时的指针更新问题。
• 该图强调了在 DPU 架构下，由于 DRAM access latency 高昂，频繁的指针级访问会带来显著性能开销。
• 四个子图分别表示：
  • (1) 初始状态：对象 A 和 B 位于 young space，A 指向 B。
  • (2) 复制 A：将 A 复制到 old space 形成 A'，此时 A' 的指针仍指向 young space 中的 B。
  • (3) 复制 B 并更新 A'：复制 B 到 old space 形成 B'，然后扫描 A' 并将其指针从 B 更新为 B'。
  • (4) 完成：所有指针已更新，B' 被标记为无指向 young space 的指针（深灰色），表明其已完全处理。
• 关键观察点：
  • 在步骤 (3) 中，GC 需要回访 old space 中的对象 A' 来更新其指针，这导致了对 DRAM 的额外访问。
  • 每次更新指针都可能触发一次小粒度的 DMA 操作，加剧了性能瓶颈。
  • 此算法在 DPU 上效率低下的原因在于：对象扫描和指针更新均发生在 DRAM 中，且对象是逐个复制而非批量操作。
• 与论文提出的 Gray-in-Young (GiY) 算法对比：
  • GiY 将“灰对象”保留在 young space，仅在对象变为“黑对象”后才复制到 old space。
  • GiY 在 young space 内完成所有指针更新，避免了在 DRAM 中进行多次小粒度访问。
  • GiY 对每个对象仅执行一次 DMA 操作，而 Cheney 算法涉及 N + 2NR 次 DMA 操作（N 为存活对象数，R 为平均指针数）。

步骤	描述	关键动作	DRAM 访问
(1)	初始状态	A → B (都在 young space)	无
(2)	复制 A	A' 被创建于 old space，A' → B	1 次写入 (A')
(3)	复制 B & 更新 A'	B' 被创建，A' 的指针从 B 更新为 B'	1 次写入 (B') + 1 次读取/写入 (更新 A')
(4)	完成	所有指针有效，B' 为深灰色	无

• 该图直观揭示了传统复制算法在 PIM 架构下的缺陷，为论文提出 GiY 算法 提供了动机和对比基础。

Figure 5.Copy with GiY algorithm; white objects in old space are empty shells.

• 图片展示了 Gray-in-Young (GiY) 算法在对象复制过程中的四个关键步骤，旨在减少对 DRAM 的访问。
• 该图以对象 A 和 B 为例，演示了从 young space（位于 SPM）到 old space（位于 DRAM）的复制流程。
• 每个子图下方标注了序号和简要说明，清晰呈现算法执行顺序。

步骤	描述	关键操作
(1) initial state	初始状态	对象 A 和 B 均位于 young space，A 指向 B。
(2) allocate A'	分配 A'	在 old space 中为 A 的副本 A' 分配内存空间，此时 A' 是一个 empty shell（空壳）。
(3) allocate B', update A	分配 B' 并更新 A 的指针	为 B 的副本 B' 分配空间，并将 A 中指向 B 的指针更新为指向 B'。
(4) copy A	复制 A 的内容	将 A 的完整内容通过单次 DMA 操作复制到 A'，完成 A 的晋升。

• 核心优化点：

  • 所有指针更新操作均在对象仍位于 young space 时完成，避免后续在 DRAM 中进行多次小粒度指针修改。
  • 使用 empty shell 预分配机制，确保对象复制前其目标地址已确定，便于指针提前重定向。
  • 最终复制采用单次 DMA，最大化传输效率，减少总 DMA 次数至等于存活对象数量 N。

• 该图直观体现了 GiY 算法如何通过 预分配 + 指针前置更新 + 单次批量复制 的策略，显著降低 DRAM 访问频率与开销。

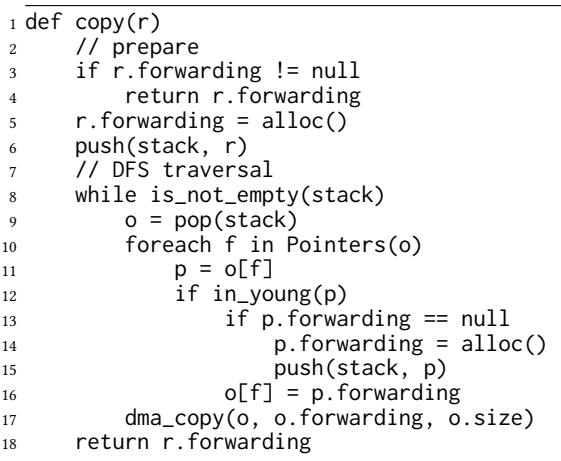

Figure 6. Copying function of the GiY algorithm.

• 该图展示了 Gray-in-Young (GiY) 算法的核心函数 copy(r)，用于在 Minor GC 中递归复制对象及其引用的子对象。
• 函数分为两个阶段：准备阶段（Lines 2–7）和 DFS 遍历阶段（Lines 8–17）。
• 在准备阶段，若对象 r 的 forwarding 字段非空，则直接返回其已分配的副本地址；否则，为其分配内存并压入 GC 栈，标记为待处理。
• DFS 遍历阶段通过栈结构实现深度优先搜索，每次弹出一个对象 o，遍历其所有指针字段 f。
• 对每个指针 p = o[f]，若其目标对象尚未分配副本（p.forwarding == null），则为其分配内存、压入栈，并更新 o[f] 指向新副本地址。
• 当对象 o 的所有指针更新完毕后，调用 dma_copy(o, o.forwarding, o.size) 将整个对象内容一次性 DMA 复制到 DRAM 中的目标位置。
• 最终返回根对象 r 的副本地址，完成整个子图的复制与指针重定向。
• 该设计的关键优势在于：所有指针更新均在 SPM 内完成，避免了在 DRAM 中频繁进行小粒度指针访问；同时，每个对象仅触发一次 DMA 操作，最大化 DMA 效率。

行号	功能描述
2–4	检查是否已分配副本，若已分配则直接返回
5–7	分配副本内存，设置 forwarding 指针，压入 GC 栈
8–9	循环弹出栈顶对象进行处理
10–16	遍历对象指针，为未分配副本的目标对象分配内存并更新指针
17	使用 DMA 一次性复制对象内容至目标地址
18	返回根对象副本地址

• 此伪代码体现了 GiY 算法“先更新指针，再批量复制”的设计哲学，有效减少 DRAM 访问次数，提升 GC 性能。

Figure 7. GC stack

• 图片展示了 GC stack 的分层架构，旨在优化 DPU 上的并行垃圾回收性能。
• 整体结构分为三层：local GC stack、global GC stack (top) 和 global GC stack (bottom)，分别位于不同内存层级。
• local GC stack 位于 SPM，每个线程独占一个小栈（图中显示三个），容量极小（仅4个条目），用于快速本地任务分配。
• 当 local GC stack 溢出时，线程会将一半内容导出至 global GC stack (top)，该层也位于 SPM，容量较大（256个条目），作为共享缓冲区。
• 若 global GC stack (top) 溢出，则继续将一半内容下推至 global GC stack (bottom)，该层位于 DRAM，作为最终存储层，容量无硬性限制。
• 此设计通过“局部优先 + 分层导出”机制实现负载均衡，减少对慢速 DRAM 的频繁访问，同时鼓励多线程协作。
• 箭头指示数据流向：从 local → global top → global bottom，以及反向回填（如 global top 可接收来自 bottom 的数据）。
• 关键目标是利用 SPM 的高速访问特性，最小化 DMA 开销，提升并行 GC 的吞吐量与可扩展性。

层级	存储位置	容量	功能
local GC stack	SPM	4 entries per thread	线程私有，快速处理本地对象引用
global GC stack (top)	SPM	256 entries	共享缓冲，平衡各线程负载
global GC stack (bottom)	DRAM	无上限	最终存储，应对大规模对象图遍历

• 该架构支持最多 11个硬件线程 并行执行 GC，符合 DPU 的流水线利用率要求。

Figure 8.Batch copy of the compaction-based algorithm.

• 图片展示了 compaction-based algorithm 的批处理复制过程，核心是将年轻代（young space）中经过压缩的存活对象一次性批量复制到老年代（old space）。
• young space 位于图上部，其起始地址标记为 Y₀。经过压缩后，所有存活对象被紧凑排列在 young space 的起始位置，形成一个连续的数据块。
• old space 位于图下部，其当前空闲区域的起始地址标记为 O_free。该区域用于接收从 young space 复制过来的对象。
• 一条粗黑箭头标有 DMA，表示数据传输路径。它从 young space 中压缩后的对象块指向 old space 中的 O_free 地址，表明整个压缩后的对象块通过 DMA 操作被一次性搬移到老年代。
• 虚线框在 old space 中表示即将被填充的目标区域，其大小与 young space 中压缩后的对象块相匹配。
• 此设计旨在最大化利用 DMA 的高吞吐量特性，通过一次大粒度传输（最大可达 2048 字节）替代多次小粒度访问，从而显著减少 DRAM 访问次数和相关开销。
• 该算法基于 Lisp2 标记-压缩算法，在复制前已更新对象内部指针，确保复制到 old space 后指针仍有效。


• 图片内容为一个数学公式，用于计算对象在compaction-based algorithm中被移动到old space后的新地址。
• 公式表达式为：new_address = forwarding - Y₀ + O_free。
• forwarding 指的是在第一遍扫描时，对象在young space中被计算出的“目标偏移地址”，存储于对象头的forwarding field中。
• Y₀ 代表young space的起始地址，用于将对象在年轻代中的相对位置转换为绝对地址。
• O_free 是old space中当前可用的、连续空闲区域的起始地址，确保所有被压缩的对象能被集中复制到一块连续内存中。
• 该公式是Lisp2算法第三阶段（对象移动）的关键步骤，其目的是在不破坏对象间指针关系的前提下，将所有存活对象紧凑地迁移到老年代。
• 此设计避免了在对象移动后再逐个更新指针，而是提前在第二阶段就将指针指向最终目标地址，从而减少后续的DRAM访问开销。

Figure 9.class table; dashed line indicates where the index refers to.

• 图片展示了 Object Layout Information (OLI) 在 class table 中的存储结构，用于支持垃圾回收器（GC）在扫描对象时定位指针字段。
• 对象头部包含一个 global class index 字段，该字段通过虚线指向 class table 中对应的条目。这个索引是全局唯一的，标识了对象所属的类。
• class table 是一个数组，每个条目包含一个 OLI 结构体和一个指向 bitmap 的指针。
• OLI 结构体本身包含两个关键信息：对象大小（以字节为单位）和一个指向 bitmap 的指针。
• bitmap 用于标记对象中哪些字段是指针。由于对象字段数量可变，bitmap 的大小不固定，因此被分配在堆上，并通过指针引用，而不是直接内嵌在 OLI 中。
• 图中的灰色方块代表 OLI 结构体，而黑白相间的条形图代表 bitmap。
• 这种设计允许 GC 在扫描对象时，根据对象头中的 global class index 快速查找到其 OLI，进而通过 bitmap 确定哪些字段需要被更新或追踪。
• 该图强调了 DRAM 访问的开销：因为 class table 和 bitmap 都存储在 DRAM 中，每次扫描对象都需要进行一次或多次 DRAM 访问，这正是论文中提出缓存 OLI 到 SPM 的动机所在。

Figure 10.OLI cache; dashed line indicates where the index refers to.

• 图片展示了 OLI cache 的结构及其与对象和类表的交互关系，核心目的是减少 DRAM 访问。
• young object 中存储的是 local class index（如图中值为 1），而非全局索引，这是为了在 SPM 中快速查找 OLI。
• OLI cache 是一个位于 SPM 的数组，每个条目包含一对数据：local class index 和对应的 OLI。例如，索引 0 对应 local class index 1 的 OLI，索引 1 对应 local class index 5 的 OLI。
• 当对象从 young space 被提升到 old space 时，系统会执行 convert class index when promoted 操作，将对象头中的 local class index 替换为 global class index。
• class table 存储在 DRAM 中，包含所有类的完整信息。old object 使用 global class index 直接指向 class table，以支持跨内核调用。
• 下表总结了不同对象类型使用的索引及存储位置：

对象类型	索引类型	存储位置	用途说明
young object	local class index	SPM	快速访问 OLI cache
old object	global class index	DRAM	支持多内核共享类信息
OLI cache	local class index	SPM	缓存当前内核可能用到的 OLI
class table	global class index	DRAM	全局类信息存储

• 虚线箭头表示索引引用路径：young object → OLI cache → OLI，以及 old object → class table → OLI。
• 此设计通过静态确定内核所需类集，在编译时构建 OLI cache，避免运行时频繁访问 DRAM，从而优化性能。

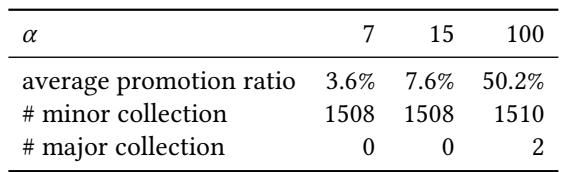

Table 1. Average promotion ratio and the number of major and minor collections.

• 该图片为论文中的 Table 1，标题为 “Average promotion ratio and the number of major and minor collections”，用于展示在不同参数 α 下的垃圾回收行为统计。
• 表格包含三列数据，分别对应 α = 7、15 和 100 三种配置。
• 表格内容如下：

α	7	15	100
average promotion ratio	3.6%	7.6%	50.2%

• 平均晋升率（average promotion ratio） 随着 α 增大显著上升：从 3.6%（α=7）到 50.2%（α=100），表明当树规模增大时，更多对象从年轻代晋升至老年代。
• Minor Collection 次数 在 α=7 和 α=15 时均为 1508 次，在 α=100 时略增至 1510 次，说明插入总量相近时 Minor GC 触发频率基本稳定。
• Major Collection 次数 仅在 α=100 时发生 2 次，表明老年代空间压力随对象晋升量增加而显现，触发了完整垃圾回收。
• 该表支撑了论文中关于“晋升行为与树规模相关”的实验设计，并为后续性能分析（如图11、12）提供基础数据。

Figure 11. Execution time of the benchmark program.

• 图表展示了不同垃圾回收器（GC）在不同参数 α（7、15、100）下的总执行时间，单位为秒。数据按 GC 类型分组，每组包含四个柱状图：GiY、YC、MC、DFS。
• 每个柱状图由三部分堆叠组成：
  • 底部橙色部分：表示 mutator（应用逻辑）的执行时间。
  • 中间白色部分：表示 minor collection 的执行时间。
  • 顶部黑色部分：表示 major collection 的执行时间。
• 所有 GC 均在单线程下运行，用于比较基础性能。
• 关键观察：
  • 对于所有 α 值，generational GCs（GiY, YC, DFS）的总 GC 时间均短于非代际 GC（MC），证明将 young space 置于 SPM 的有效性。
  • 尽管 generational GC 需要 write barrier 开销，其 mutator 时间仍优于 MC，因对象在 SPM 中创建和初始化更快。
  • GiY 在多数情况下表现最优，尤其在 α=100 时，其总时间显著低于其他 GC。
  • YC（compaction-based）表现最差，表明在 DPU 上 compaction 开销大于减少 DRAM 访问带来的收益。
  • 随着 α 增大，mutator 时间增加，因树规模增大导致插入操作耗时更长。
• 数据概览：

α	GC 类型	Mutator 时间 (sec)	Minor Collection 时间 (sec)	Major Collection 时间 (sec)
7	GiY	~16	~1	~2
7	YC	~17	~1	~3
7	MC	~18	—	~5
7	DFS	~17	~1	~4
15	GiY	~19	~1	~2
15	YC	~20	~1	~3
15	MC	~21	—	~5
15	DFS	~20	~1	~4
100	GiY	~25	~1	~2
100	YC	~26	~1	~3
100	MC	~28	—	~5
100	DFS	~27	~1	~4

• 结论：GiY 是最适合 DPU 的 minor collection 算法，兼顾性能与效率；compaction 不适合当前 DPU 架构；generational GC 显著优于非代际 GC。

Figure 12. Total minor collection time.

• 图表标题为 Figure 12. Total minor collection time，展示不同垃圾回收算法在不同参数 α 下的总 Minor Collection 耗时（单位：秒）。
• 横轴按 α 值分组（α = 7, 15, 100），每组内比较三种 GC 算法：GiY、YC、DFS。
• 纵轴表示耗时，范围从 0 到 0.6 秒，刻度间隔为 0.1 秒。
• 所有数据点均基于单线程执行的 Minor Collection，用于对比算法本身效率，排除并行性影响。
• 数据趋势显示：
  • 随着 α 增大（树规模增大），所有算法的 Minor Collection 时间显著上升。
  • 在所有 α 值下，GiY 算法耗时最短，表现最优。
  • YC 算法耗时最长，尤其在 α=100 时接近 0.65 秒，远超其他两种。
  • DFS 算法介于两者之间，但明显劣于 GiY。

α 值	GiY 耗时 (sec)	YC 耗时 (sec)	DFS 耗时 (sec)
7	~0.03	~0.14	~0.05
15	~0.06	~0.20	~0.10
100	~0.32	~0.65	~0.48

• 结论：GiY 算法在减少 Minor Collection 时间方面效果显著，而 YC 算法因引入压缩开销导致性能下降，验证了论文中“compaction was too expensive”的判断。

Figure 13.Total minor collection time for the variations of GiY executed in 11 threads.

• 图片展示了在 11 线程环境下，不同变体的 GiY GC 在执行 minor collection 时的总耗时对比，横轴为树规模参数 α（7、15、100），纵轴为 Elapsed time (ms)。
• 三种变体分别为：
  • +U+C：启用指针更新（Update in SPM）和 OLI 缓存（Cache）。
  • +U-C：启用指针更新，但禁用 OLI 缓存。
  • -U-C：禁用指针更新（即 DFS 基础版本），且禁用 OLI 缓存。
• 数据趋势显示，随着 α 增大，所有变体的 minor collection 时间均显著上升，表明对象数量增加导致 GC 开销增大。
• +U+C 在所有 α 值下均表现最优，尤其在 α = 100 时，其耗时远低于其他两种变体，验证了两项优化技术的叠加效果。
• +U-C 耗时介于 +U+C 和 -U-C 之间，说明即使不缓存 OLI，仅在 SPM 中更新指针仍能带来性能提升。
• -U-C 表现最差，因其在 DRAM 中进行指针扫描与更新，引发大量低效的细粒度 DRAM 访问。
• 下表总结各变体在不同 α 下的相对性能：

α	+U+C (ms)	+U-C (ms)	-U-C (ms)	+U+C 相对 -U-C 性能提升
7	~12	~16	~20	~40%
15	~22	~30	~38	~42%
100	~65	~90	~120	46.2%

• 结论：指针在 SPM 更新 和 OLI 缓存 两项技术共同作用，可将 minor collection 时间最多减少 46.2%，并大幅降低 DRAM 访问次数（最高达 85.9%）。

Table 2.DRAM access count and bytes for the variants of GiY.

• 该表格（Table 2）记录了在不同 α 值下，三种 GiY 变体 GC 策略的 DRAM 访问行为对比，核心指标为 访问次数（count） 和 传输字节数（bytes）。
• 数据按 α = 7、15、100 三组呈现，每组包含三个 GC 配置：+U+C（更新指针 + OLI 缓存）、+U-C（仅更新指针）、-U-C（无优化，基线 DFS）。
• 表格进一步细分“总访问”与“排除对象拷贝（– copyobj）”后的访问量，以凸显优化技术对非拷贝类 DRAM 操作的削减效果。

α	GC	count (total)	count (– copyobj)	bytes (total)	bytes (– copyobj)
7	+U+C	63.3	42.0	1356.8	336.3
	+U-C	148.5	127.2	2038.0	1017.5
	-U-C	207.7	186.4	2511.9	1491.3
15	+U+C	74.3	29.1	2398.9	233.1
	+U-C	254.9	209.8	3844.1	1678.2
	-U-C	383.5	338.3	4872.6	2706.7
100	+U+C	341.9	42.3	14720.2	338.3
	+U-C	1540.4	1240.8	24308.1	9926.4
	-U-C	2418.6	2119.0	31333.8	16952.0

• 关键发现：
  • 在 α=100 时，+U+C 相比 -U-C，DRAM 访问次数减少 85.9%（从 2418.6 降至 341.9），字节传输量减少 53.0%（从 31333.8 降至 14720.2）。
  • 即使排除对象拷贝操作，+U+C 的访问次数仍比 -U-C 低 98.0%（2119.0 → 42.3），表明指针更新和 OLI 缓存对细粒度访问有压倒性优化。
  • +U-C（仅更新指针） 显著优于 -U-C，但不如 +U+C，证明 OLI 缓存在 SPM 中能有效避免大量 DRAM 读取。
  • 随着 α 增大，对象数量增多，优化收益更显著，尤其体现在 – copyobj 列中，说明优化主要作用于指针扫描与更新阶段。

Figure 14. Scalability of parallel GiY.

• 图表标题为 Figure 14. Scalability of parallel GiY，展示的是并行 GiY 算法在不同线程数下的性能扩展性。
• 横轴为 of threads（线程数量），范围从 0 到 25；纵轴为 Elapsed time (sec)（耗时，单位秒），范围从 0.00 到 0.30。
• 图中包含三条曲线，分别对应三个不同的 α 值：
  • alpha=7：蓝色折线，数据点用十字标记。
  • alpha=15：橙色折线，数据点用菱形标记。
  • alpha=100：绿色折线，数据点用圆形标记。
• 所有曲线均呈现先下降后上升的“U”型趋势，表明存在最优线程数。
• alpha=100 曲线在 8 线程处达到最低点（约 0.06 秒），之后缓慢上升，在 11 线程时仍保持较低水平（约 0.07 秒）。
• alpha=15 曲线在 8–10 线程区间内基本持平（约 0.03–0.04 秒），在 11 线程时略有回升。
• alpha=7 曲线在 4–6 线程即达最低点（约 0.02 秒），之后趋于平稳，11 线程时无明显性能退化。
• 数据表明，并行 GiY 在 8 线程时吞吐量最高，相比单线程提升达 5.12×。
• 对于较小 α 值（如 7 或 15），因对象数量少、工作负载轻，线程饱和点提前，但增加至 11 线程仍不导致性能下降。
• 结论：并行 GiY 可有效扩展至 11 线程，符合 DPU 最小 11 线程以充分利用流水线的设计要求。

Alpha 值	最优线程数	最低耗时 (秒)	11 线程耗时 (秒)	性能趋势
7	4–6	~0.02	~0.02	快速饱和，无退化
15	8–10	~0.03–0.04	~0.04	平稳，轻微回升
100	8	~0.06	~0.07	明显优化，11线程仍高效

• 关键发现：即使在最大负载（alpha=100）下，11 线程仍可维持高性能，证明该 GC 设计能适配 DPU 的硬件约束。

Figure 15. Binary size.

• 图片展示了不同垃圾回收（GC）策略下计算内核的二进制文件大小对比，单位为字节（byte），图名为 Figure 15. Binary size。
• 横轴列出了六种 GC 配置：GiY、YC、GiY+Major、DFS、MC 和 Epsilon。
• 纵轴表示二进制大小，范围从 0 到 15,000 字节以上，刻度线标有 5,000、10,000、15,000。
• 所有柱状图均为橙色，高度直观反映各配置的代码体积。

GC 配置	二进制大小（约值）
GiY	~12,000 byte
YC	~13,500 byte
GiY + Major	~18,000 byte
DFS	~12,500 byte
MC	~16,000 byte
Epsilon	~8,000 byte

• Epsilon 作为无 GC 的基准，体积最小，约为 8,000 字节，用于衡量 GC 引入的开销。
• GiY（Gray-in-Young）的 minor GC 体积约为 12,000 字节，与 DFS 相近，但显著小于 YC 和 MC。
• YC（Compaction-based）体积略高，约为 13,500 字节，表明其算法更复杂，代码膨胀更明显。
• GiY + Major 包含完整 major GC 例程，体积达 18,000 字节，比仅含 minor GC 的 GiY 多出约 6,000 字节。
• MC（非分代 Lisp2 mark-compact）体积最大之一，约为 16,000 字节，说明其算法在 DPU 上实现成本较高。
• 论文指出，分离 major GC 可使核心 GC 体积控制在 4.3 KB（即约 4,300 字节），而图中 GiY 为 12,000 字节，可能包含框架或测试代码。
• 数据支持论文结论：分离 major GC 是必要的优化，可有效控制计算内核二进制尺寸，适应 DPU 仅 24 KB 程序内存的限制。
