Drishti: Do Not Forget Slicing While Designing Last-Level Cache Replacement Policies for Many-Core Systems 图表详解

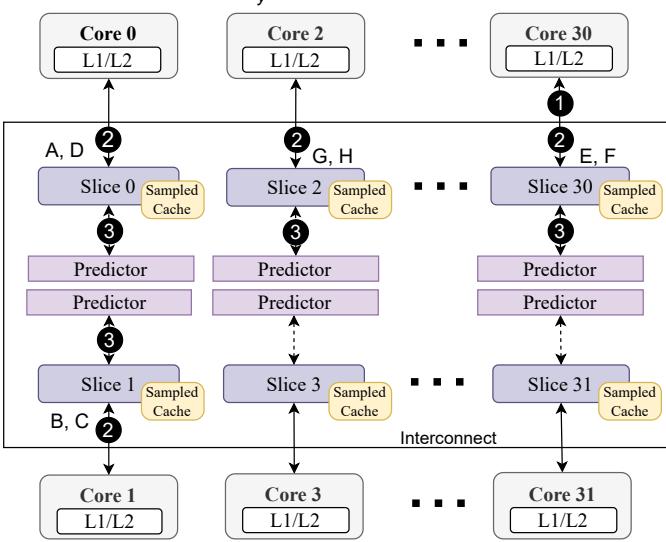

Loads of PCyfrom core 30: A,B,C,.., H Figure 1: Mockingjay with per-slice per-core reuse predictor on a sliced LLC-based 32-core system. Each slice has a predictor, indexed with a hash of PC and core ID.

• 该图描绘了一个32核系统中，Mockingjay替换策略在分片LLC架构下的工作流程，核心关注点是PCy（程序计数器）从Core 30发出的负载序列A, B, C, ..., H。
• 图中清晰展示了分片式设计：整个LLC被划分为32个独立的Slice（Slice 0到Slice 31），每个Slice都配备了自己的采样缓存（Sampled Cache）和预测器（Predictor）。
• 负载散列与映射：来自Core 30的负载请求（如A, D）根据其地址被路由到不同的Slice（例如Slice 0）。图中标注了具体的映射关系：
  • Load A, D → Slice 0
  • Load G, H → Slice 2
  • Load E, F → Slice 30
  • Load B, C → Slice 1
• 本地化处理：每个Slice内的采样缓存负责记录其接收到的负载访问行为。随后，这些信息用于训练位于同一Slice内的预测器。这种设计意味着每个预测器仅能“看到”并学习分配给其所在Slice的访问模式，导致了论文中提到的近视预测（Myopic predictions）问题。
• 预测器结构：图中显示每个Slice包含多个预测器实例，这对应于论文中描述的“per-slice per-core reuse predictor”，即预测器条目由PC和Core ID的哈希值索引，以区分不同核心的相同PC行为。
• 互连网络：图底部标注了“Interconnect”，表明各个Slice之间通过片上互连网络进行通信，这是多核系统的基础架构。
• 流程步骤：图中的数字标记了事件顺序：
  1. Core 30发出负载请求。
  2. 请求被路由到相应的Slice。
  3. Slice内的采样缓存记录访问，并更新其本地的预测器。
• 关键局限性：此架构的核心问题是，由于负载被分散到不同Slice，一个特定PC（如PCy）的所有访问行为无法被单一预测器完整观察。每个预测器只能基于其局部视图进行训练，从而降低了预测准确性，尤其是在核心数量增加时，这种“近视”效应会更加严重。这正是论文提出Drishti增强方案所要解决的根本问题。

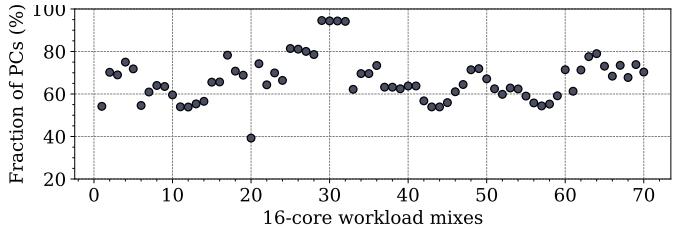

• 图片展示了在 16-core workload mixes 下，每个核心中 PCs (Program Counters) 的负载请求被映射到 单一 LLC slice 的比例分布。
• 纵轴为 Fraction of PCs (%)，表示每个核心中 PC 映射到单个 LLC slice 的百分比；横轴为 16-core workload mixes，共 70 个混合工作负载（35 个同构 + 35 个异构）。
• 数据点显示，平均 66.2% 的 PCs（每个核心）的负载请求仅映射到一个 LLC slice，表明存在显著的 myopic behavior。
• 在部分工作负载（如 xalan，对应图中第 20 个混合）中，约 40% 的 PCs 仅映射到一个 slice，导致其预测器训练数据高度局部化，预测准确性下降。
• 散点图趋势表明，随着工作负载混合的变化，该比例波动较大，但整体集中在 50%-80% 区间，说明 PC 分散性普遍存在，是影响全局重用预测准确性的关键因素。
• 此图用于支撑论文中 Observation I: Myopic predictions，强调在 sliced LLC 架构下，本地预测器因缺乏全局访问信息而做出次优决策。

工作负载混合索引	映射到单一 LLC slice 的 PCs 比例 (%)
20 (xalan)	~40%
平均值	66.2%
多数区间	50% - 80%

• 该图未受 LLC replacement policies 或 hardware prefetching 影响，反映的是底层地址映射与切片分布的固有特性。

Figure 2: Fraction of PCs per core(excluding those that bring only a single load) mapping demand loads to one LLC slice throughout their execution for 16-core mixes (35 homogenous and 35 heterogenous created from SPEC CPU2017 and GAP).The higher, the better. Figure 3: ETR values corresponding to the loads of PC 0x59cdbf with Mockingjay when the predictor sees global view, myopic view, and the oracle view of access pattern on a 16-core system running a homogeneous mix of xalan.

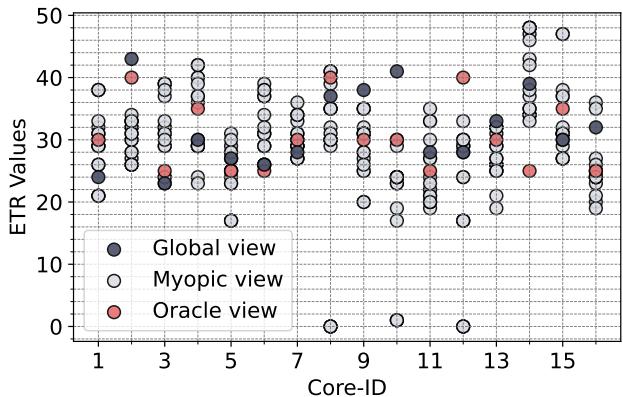

• 图片展示了在16核系统上运行xalan工作负载时，Mockingjay替换策略下PC 0x59cdbf对应的ETR值预测结果，对比了三种不同视角：Global view（全局视图）、Myopic view（近视视图）和Oracle view（理想视图）。
• 横轴为Core-ID（核心ID），从1到15，代表不同核心的观测数据；纵轴为ETR Values（Estimated Time Remaining），表示预测的剩余重用时间。
• Global view用深蓝色实心圆点表示，其ETR值分布相对集中且稳定，整体接近Oracle view，表明全局训练能更准确捕捉跨切片的重用行为。
• Myopic view用浅灰色空心圆圈表示，每个核心对应多个点（最多16个），反映各LLC切片独立训练导致的预测分散性。这些点明显偏离Global view和Oracle view，尤其在部分核心（如Core 1, 3, 7, 11）出现极端低值或高值，说明局部采样导致预测偏差大、准确性下降。
• Oracle view用红色实心圆点表示，代表真实重用距离，作为基准。可见Global view与Oracle view高度吻合，而Myopic view则波动剧烈，误差显著。
• 数据表明，在多核切片式LLC架构中，若沿用每切片独立预测器（Myopic view），会导致预测精度严重退化，进而影响替换决策质量。而采用全局共享预测器（Global view）可有效缓解该问题，提升性能。

视角类型	标识符号	特征描述	预测准确性
Global view	深蓝实心圆	跨所有切片训练，预测稳定且贴近真实值	高
Myopic view	浅灰空心圆	每切片独立训练，预测分散、波动大	低
Oracle view	红色实心圆	实际重用距离，作为理想基准	最高

• 此图直观验证了论文提出的“近视行为”问题：随着核心数增加，同一PC的访问被分散到不同LLC切片，本地预测器无法获得完整访问模式，从而做出次优甚至错误的替换决策。Drishti方案通过引入per-core global predictor，正是为了克服这一根本缺陷。

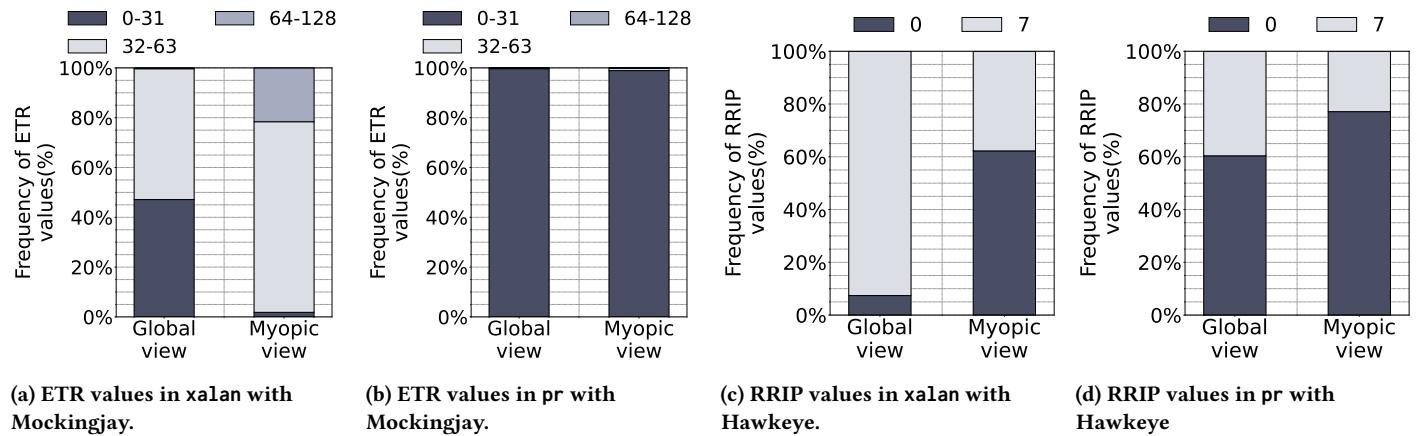

Figure 4: Frequency distributionofETRs and RRIPs in Mockingjay and Hawkeye for xalan and pr running ona16-core system

• 图片展示了在16核系统上，针对xalan和pr两个工作负载，Mockingjay与Hawkeye两种替换策略在“全局视图”（Global view）与“近视视图”（Myopic view）下预测值的频率分布对比。
• 核心观察：近视视图导致预测值分布发生显著偏移，偏离全局视图，从而降低预测准确性。
• 子图 (a) ETR values in xalan with Mockingjay：
  • 全局视图下，ETR值主要分布在0-31区间（约45%）和64-128区间（约55%），无32-63区间值。
  • 近视视图下，0-31区间占比骤降至约10%，64-128区间升至约75%，并出现少量32-63区间值（约15%）。
  • 表明在xalan负载下，近视视图严重低估了短重用距离（0-31），高估了长重用距离（64-128）。

视图	ETR 0-31 (%)	ETR 32-63 (%)	ETR 64-128 (%)
Global	~45	0	~55
Myopic	~10	~15	~75

• 子图 (b) ETR values in pr with Mockingjay：
  • 全局视图下，ETR值几乎全部集中在0-31区间（>95%），其余区间可忽略。
  • 近视视图下，0-31区间仍占主导（~90%），但出现了少量32-63和64-128区间值。
  • 表明pr负载本身重用模式集中，近视视图虽有轻微扰动，但影响相对较小。

视图	ETR 0-31 (%)	ETR 32-63 (%)	ETR 64-128 (%)
Global	>95	\<5	0
Myopic	~90	~5	~5

• 子图 (c) RRIP values in xalan with Hawkeye：
  • 全局视图下，RRIP=0（cache-friendly）占比极低（\<5%），RRIP=7（cache-averse）占比极高（>95%）。
  • 近视视图下，RRIP=0占比大幅上升至约40%，RRIP=7占比下降至约60%。
  • 表明近视视图错误地将大量本应标记为“cache-averse”的块识别为“cache-friendly”，导致替换决策失误。

视图	RRIP 0 (%)	RRIP 7 (%)
Global	\<5	>95
Myopic	~40	~60

• 子图 (d) RRIP values in pr with Hawkeye：
  • 全局视图下，RRIP=0占比约60%，RRIP=7占比约40%。
  • 近视视图下，RRIP=0占比进一步上升至约75%，RRIP=7占比下降至约25%。
  • 表明在pr负载下，近视视图同样倾向于过度预测“cache-friendly”，但其基础分布与xalan不同。

视图	RRIP 0 (%)	RRIP 7 (%)
Global	~60	~40
Myopic	~75	~25

• 综合结论：无论使用Mockingjay还是Hawkeye，近视视图均会扭曲预测值的分布，尤其在xalan这类负载上影响巨大。这种扭曲源于PC访问被分散到不同LLC切片，导致每个切片的本地预测器仅基于局部、不完整的访问历史进行训练，最终做出次优甚至错误的替换决策。这验证了论文中关于“myopic predictions”的核心论点。

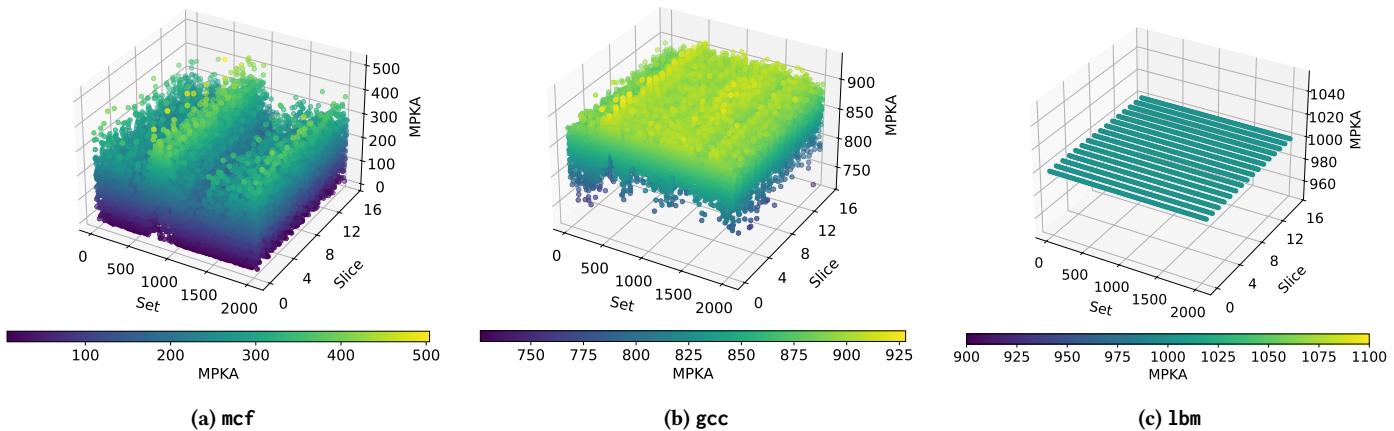

Figure 5: Miss per kilo accesses (MPKA) per LLC set with three different 16-core homogeneous workloads.

• 图片展示了三个不同 16 核同构工作负载（mcf、gcc、lbm）下，每个 LLC 集合的 Miss per Kilo Accesses (MPKA) 分布情况，横轴为 Set（集合编号），纵轴为 Slice（切片编号），Z 轴为 MPKA 值。
• 图 (a) mcf：MPKA 值分布极不均匀，颜色从深蓝（低 MPKA，约 100）到亮黄（高 MPKA，约 500）过渡明显。部分集合 MPKA 极低，而另一些则显著偏高，表明该工作负载对 LLC 集合的访问存在强烈倾斜。
• 图 (b) gcc：MPKA 分布相对 mcf 更均匀，但仍存在局部波动。大部分集合 MPKA 在 750 至 925 之间，颜色以绿色和黄色为主，少数区域出现蓝色（低 MPKA）或深紫色（极高 MPKA），说明其访问模式虽较均衡，但仍有部分集合被频繁访问。
• 图 (c) lbm：MPKA 值高度一致，所有集合均呈现相近的青绿色，数值集中在 960 至 1040 区间。这表明 lbm 是典型的流式工作负载，对所有 LLC 集合的访问频率几乎相同，无明显热点。
• 三张图共同揭示了不同工作负载对 LLC 集合访问行为的差异性，这对设计高效采样缓存策略至关重要。若随机选择采样集合，可能因未覆盖高 MPKA 集合而导致预测精度下降。

工作负载	MPKA 分布特征	颜色范围	访问模式类型
mcf	极度不均匀	深蓝 → 亮黄	强烈倾斜
gcc	相对均匀，有局部波动	绿 → 黄，少量蓝/紫	较均衡，有热点
lbm	高度一致	统一青绿	流式，均匀访问


• 该图片为一张小型数据表格，源自论文第3.2节“Under-utilized sampled cache”，用于展示在16核系统上运行mcf工作负载时，不同采样集选择策略对Mockingjay替换策略性能的影响。
• 表格包含两行三列，第一行为表头，第二行为性能提升百分比数据。
• 表头清晰标明了三种不同的实验案例（Case I, II, III），分别对应不同的LLC采样集选择方法。
• 数据行显示了每种案例下的性能加速比（Speedup%），具体数值如下：

Case	I	II	III
Speedup(%)	16.4	8.3	9.5

• Case I：选择MPKA（Miss per Kilo Access）最高的32个LLC集合作为采样集，获得了16.4%的最高性能提升。
• Case II：选择MPKA最低的32个LLC集合作为采样集，性能提升仅为8.3%，是三种情况中最差的。
• Case III：混合选择，一半（16个）为高MPKA集合，另一半（16个）为低MPKA集合，性能提升为9.5%，介于前两者之间。
• 该结果有力地支持了论文的核心论点之一：随机选择采样集会导致次优决策，而基于访问频率（如MPKA）动态选择高需求集合能显著提升预测准确性和整体性能。

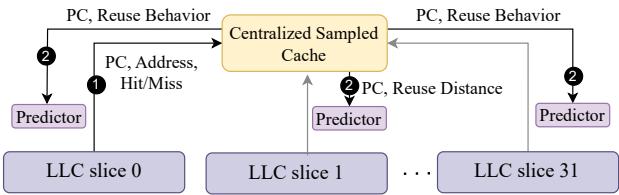

Figure 6: Tracking reuse behavior and training the local predictors with a global (centralized) sampled cache.

• 图片展示了在分片式 LLC (sliced LLC) 架构下，采用全局集中式采样缓存 (centralized sampled cache) 来追踪重用行为并训练各个本地预测器的系统结构。
• 核心组件包括：
  • 多个 LLC slice（图中展示从 slice 0 到 slice 31）。
  • 一个位于中央的 Centralized Sampled Cache。
  • 每个 LLC slice 对应一个本地 Predictor。
• 数据流与交互过程：
  • 当某个 LLC slice（如 slice 0）发生访问时，它会将 PC、地址、命中/未命中状态 发送给中央采样缓存（步骤①）。
  • 中央采样缓存根据接收到的信息，计算出该 PC 的重用距离 (Reuse Distance)，然后将此信息广播给所有本地预测器（步骤②）。
  • 所有本地预测器都会根据接收到的 PC 和重用距离信息来更新自身的预测模型。
• 设计意图：通过集中式采样缓存统一收集所有切片的访问信息，从而避免因访问分散到不同切片而导致的局部性预测偏差 (myopic predictions)。
• 潜在问题：
  • 带宽瓶颈：所有切片的访问信息都需发送至中央采样缓存，随着核心数增加，通信量激增。
  • 广播开销：每次更新都需要向所有预测器广播，进一步加剧了互连带宽压力。
• 对比分析：

设计方案	采样缓存位置	预测器位置	主要优势	主要劣势
原始设计	每切片本地	每切片本地	低延迟，无跨切片通信	预测局部化，准确性差
图示设计 (Figure 6)	中央集中式	每切片本地	全局视角，提升预测准确性	严重带宽瓶颈，广播开销大
Drishti 设计	每切片本地	每核心全局式	平衡准确性与带宽开销	需专用低延迟互连

• 该图旨在说明，虽然集中式采样缓存能提供全局视图以改善预测，但其带来的互连带宽和流量问题使其在多核系统中难以扩展。这正是 Drishti 提出“每核心全局预测器 + 本地采样缓存”方案的动机所在。

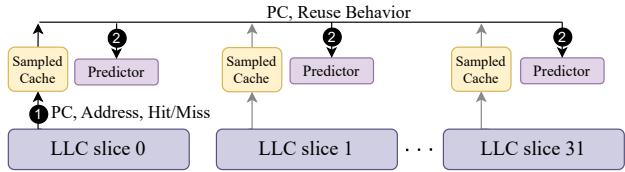

Figure 7: Tracking reuse behavior and training the local predictors with a global (distributed) sampled cache.

• 该图展示了在 32-core 系统中，使用 global (distributed) sampled cache 来追踪重用行为并训练 local predictors 的架构。
• 图中包含 32个 LLC slices（从 slice 0 到 slice 31），每个 slice 都连接到一个独立的 Sampled Cache 和 Predictor 模块。
• 步骤①：当某个 LLC slice（如 slice 0）发生访问时，会将 PC, Address, Hit/Miss 信息发送给其对应的 Sampled Cache 进行记录。
• 步骤②：Sampled Cache 在记录访问后，会将重用行为（如重用距离）反馈给所有 32个 Predictor，实现全局广播更新。
• 关键设计点：虽然 Sampled Cache 是分布式的（每个 slice 一个），但其功能是全局的，因为它能与所有 slice 的 Predictor 通信，从而避免了集中式结构的带宽瓶颈。
• 优势：相比集中式采样缓存，分布式结构允许并发访问，缓解了高核心数下的带宽压力。
• 挑战：仍需广播更新所有 Predictor，这在大规模系统中可能带来额外的互连带宽开销。
• 术语保留：LLC slice、Sampled Cache、Predictor、PC、Hit/Miss、global (distributed) sampled cache。

组件	功能描述
LLC slice 0~31	分布式最后一级缓存切片，每个切片处理本地访问。
Sampled Cache	记录来自对应 LLC slice 的访问信息（PC, Address, Hit/Miss）。
Predictor	根据 Sampled Cache 提供的重用行为进行预测，每个 slice 有一个本地预测器。
步骤①	LLC slice 向其 Sampled Cache 发送访问信息。
步骤②	Sampled Cache 向所有 Predictor 广播重用行为以更新预测模型。

• 该架构旨在平衡 全局视图 与 可扩展性，通过分布式采样缓存减少单点瓶颈，同时保持对全局重用模式的感知能力。

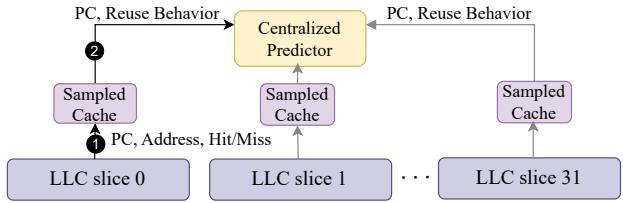

Figure 8: Tracking reuse behavior by a local sampled cache and using it to train the global (centralized) predictor.

• 图片展示了在分片式 LLC (sliced LLC) 架构下，一种名为 “Centralized Predictor” 的全局复用预测器的设计方案，其核心是利用各 LLC slice 内的本地 Sampled Cache 来训练一个集中式的预测器。
• 该图描绘了数据流和控制流的两个关键步骤：
  • 步骤①：当某个 LLC slice（如 LLC slice 0）发生访问时，它会将访问信息（包括 PC, Address, Hit/Miss）发送给其本地的 Sampled Cache 进行记录。
  • 步骤②：本地 Sampled Cache 在记录后，会将提取出的 PC 和对应的 Reuse Behavior（例如命中/未命中、重用距离等）上报给位于系统中心的 Centralized Predictor，用于更新全局预测模型。
• 该设计旨在解决“myopic predictions”问题，即每个切片的本地预测器只能看到本切片内的访问行为，导致预测不准确。通过集中所有切片的数据进行训练，预测器可以获得更全面的全局视图。
• 然而，这种设计也带来了显著的挑战：
  • 带宽瓶颈：所有 LLC slices 的访问信息都必须汇聚到单一的 Centralized Predictor，随着核心数增加，通信流量激增。
  • 广播开销：由于一个 PC 的访问可能分散在多个切片，当预测器更新时，需要向所有相关切片的本地预测器广播更新消息，进一步加剧了互连带宽压力。
• 与论文中提出的 Drishti 方案相比，此图所示的 Centralized Predictor 是一种被作者认为“costly design choice”的备选方案。Drishti 采用的是 per-core yet global predictor，即每个核心拥有一个独立的预测器，放置在离其最近的 LLC slice 旁，从而避免了单点瓶颈和全网广播。
• 下表总结了该图所代表的设计与 Drishti 设计的关键对比：

特性	图中设计 (Centralized Predictor)	Drishti 设计 (Per-core Global Predictor)
预测器位置	单一集中式	分布式，每个核心一个
训练数据来源	所有 LLC slices 的 Sampled Cache	所有 LLC slices 的 Sampled Cache
主要优势	全局视图，预测精度高	避免单点瓶颈，降低带宽压力
主要劣势	带宽瓶颈，广播开销大	需要专用低延迟互连 (NOCSTAR)
可扩展性	差，随核心数增加性能下降	好，设计上支持大规模多核

• 总之，该图清晰地阐释了为解决分片式缓存带来的“近视”预测问题，一种直观但代价高昂的集中式解决方案，也为理解 Drishti 提出的分布式、每核心全局预测器的优越性提供了重要背景。

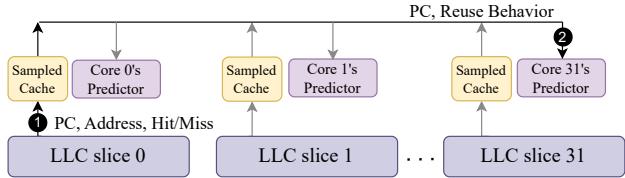

Figure 9: Drishti's enhancement: Tracking reuse behavior and training the per-core and yet global reuse predictor with local (per-slice) sampled caches.

• 图片展示了 Drishti 增强方案的核心架构，旨在解决多核系统中切片式 LLC（Sliced LLC）带来的“近视”预测问题。
• 该架构采用 本地每切片采样缓存（Local per-slice Sampled Cache）与 每核心但全局复用预测器（Per-core yet Global Reuse Predictor）的组合设计。
• 图中包含 32 个 LLC 切片（LLC slice 0 至 LLC slice 31），每个切片配备一个独立的 采样缓存（Sampled Cache），用于记录本切片内发生的访问行为。
• 每个核心（Core 0 至 Core 31）拥有一个专属的 预测器（Predictor），该预测器虽物理上分布于各切片附近，但逻辑上为全局共享，可被所有切片访问。
• 当某个 LLC 切片（如 LLC slice 0）发生采样集访问时，会将相关信息（PC、地址、命中/未命中状态）传递给其本地采样缓存（步骤①）。
• 本地采样缓存随后将复用行为信息（PC, Reuse Behavior）发送至对应核心的预测器进行训练（步骤②），例如 Core 0 的预测器接收来自 LLC slice 0 的数据。
• 此设计避免了传统集中式预测器的带宽瓶颈，同时克服了每切片本地预测器的“近视”缺陷，实现了全局视角下的精准复用预测。
• 关键优势在于：预测器按核心划分，靠近核心部署，减少跨切片通信延迟；采样缓存仍保持本地化，维持低开销和高效率。

组件	功能	特点
LLC Slice	存储实际数据块，支持多核共享访问	分布式结构，非均匀访问（NUCA）
Sampled Cache (per slice)	跟踪本切片内采样集的访问行为	本地化，轻量级，仅监控部分集合
Predictor (per core)	根据 PC 预测缓存行复用行为	全局可见，按核心索引，物理分布
Interconnect (NOCSTAR)	连接采样缓存与预测器	专用低延迟互连，3周期延迟

• 该图清晰体现了 Drishti 的两大增强：一是预测器全局化但按核心部署，二是采样缓存本地化，二者协同提升预测准确性。
• 通过此架构，即使同一 PC 的负载被映射到不同切片，其复用行为仍能被统一收集并训练至对应核心的预测器，从而获得更全面的访问模式认知。

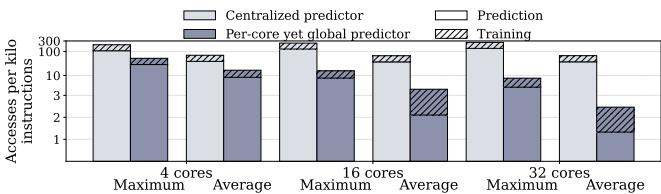

Figure 10: Accesses per kilo instructions to the centralized and per-core global predictors in Mockingjay,averaged across 35 homogeneous and 35 heterogeneous mixes. Each bar shows the training and prediction lookups to the predictor.

• 图片展示了在 Mockingjay 替换策略下，集中式预测器 (Centralized predictor) 与 每核全局预测器 (Per-core yet global predictor) 在不同核心数（4、16、32）下的访问频率对比，单位为“每千条指令的访问次数”，数据基于 35 个同构和 35 个异构混合负载的平均值。
• 每个柱状图分为两部分：训练 (Training) 和 预测 (Prediction) 访问，分别用斜线填充和纯色填充表示。
• 核心观察：
  • 随着核心数从 4 增加到 32，集中式预测器 的总访问量急剧上升，最大访问量从约 100 跃升至超过 250，平均访问量也从约 15 增长至近 70。
  • 相比之下，每核全局预测器 的访问量增长极为平缓，最大访问量从约 10 略增至 15，平均访问量稳定在 2.5 左右。
  • 这表明集中式设计会带来严重的带宽瓶颈，而每核全局设计能有效分散访问压力，保持低开销。

以下是关键数据的表格化总结：

核心数	预测器类型	最大访问量 (per kilo instructions)	平均访问量 (per kilo instructions)
4	Centralized	~100	~15
4	Per-core global	~10	~2.5
16	Centralized	~150	~30
16	Per-core global	~12	~2.5
32	Centralized	>250	~70
32	Per-core global	~15	~2.5

• 此图直观论证了 Drishti 提出的“每核全局预测器”设计的必要性：它能在保持全局视图优势的同时，将预测器访问开销控制在极低水平，避免成为系统性能瓶颈。

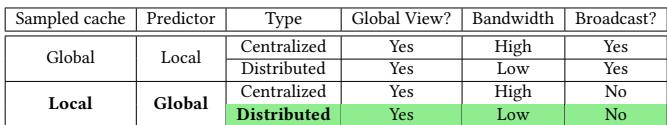

Table 2: Potential design choices to address myopic predictions,along with their advantages and disadvantages.

• 该表格（Table 2）系统性地对比了四种应对“myopic predictions”（短视预测）的设计方案，核心变量为 Sampled cache 和 Predictor 的部署方式（Local 或 Global），以及 Global 结构的实现形态（Centralized 或 Distributed）。
• 表格从三个维度评估各方案：是否提供 Global View（全局视角）、Bandwidth（带宽开销）和是否需要 Broadcast（广播机制）。
• 关键结论：Drishti 采用的方案——Local Sampled Cache + Distributed Global Predictor——在表格中被高亮标出，其优势在于同时满足 Yes（全局视角）、Low（低带宽）和 No（无需广播），是唯一达成此三重优化的组合。

Sampled cache	Predictor	Type	Global View?	Bandwidth	Broadcast?
Global	Local	Centralized	Yes	High	Yes
		Distributed	Yes	Low	Yes
Local	Global	Centralized	Yes	High	No
		Distributed	Yes	Low	No

• Global Sampled Cache + Local Predictor 方案：
  • 无论 Centralized 或 Distributed，均需 Broadcast 更新所有本地预测器，导致带宽压力大或结构复杂。
  • 虽然能提供全局视角，但广播机制成为性能瓶颈，尤其在多核系统中。
• Local Sampled Cache + Centralized Global Predictor 方案：
  • 避免了广播，但所有切片访问都需竞争单一中央预测器，造成 High Bandwidth 瓶颈。
  • 随着核心数增加，争用加剧，扩展性差。
• Local Sampled Cache + Distributed Global Predictor（Drishti 方案）：
  • Per-core predictor 分布于各切片，靠近对应核心，减少跨切片访问延迟。
  • 仅当本地采样缓存命中时才更新对应核心的预测器，避免全局广播。
  • 通过专用低延迟互连（NOCSTAR）保障通信效率，最终实现 Low Bandwidth 与 No Broadcast 的平衡。
  • 此设计有效缓解了 myopic behavior，同时保持系统可扩展性。

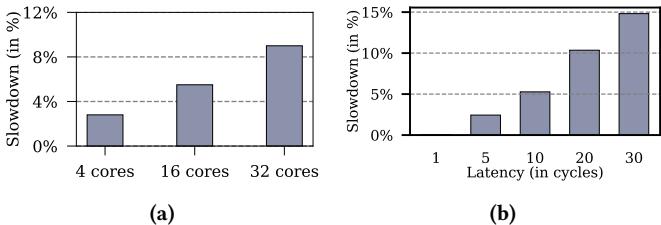

Figure 11: (a) Slowdown in Mockingjay with Drishti without a low-latency interconnect between slices and the predictors. (b)Interconnect latency sensitivity on a 32-core system across 35 homogeneous and 35 heterogeneous mixes.

• 图 11 包含两个子图，分别展示 Drishti 增强版 Mockingjay 在缺乏低延迟互连时的性能退化情况。
• 子图 (a) 显示在不同核心数系统中，使用现有片上互连（非 NOCSTAR）导致的性能下降百分比：
  • 4 核心系统：平均性能下降约 2.8%。
  • 16 核心系统：平均性能下降约 5.5%。
  • 32 核心系统：平均性能下降约 9%，部分工作负载（如 mcf）最高可达 40%。
• 子图 (b) 展示在 32 核心系统 中，互连延迟（以周期计）对性能的影响：
  • 延迟为 1 周期：几乎无性能损失。
  • 延迟为 5 周期：轻微性能下降。
  • 延迟为 10 周期：性能下降约 5%。
  • 延迟为 20 周期：性能下降约 10%。
  • 延迟为 30 周期：性能下降超过 15%。

互连延迟 (周期)	性能下降 (%)
1	~0%
5	\<5%
10	~5%
20	~10%
30	>15%

• 关键结论：NOCSTAR 互连 的 3 周期延迟 是确保 Drishti 高效运行的关键；若延迟超过 5 周期，性能优势将被抵消甚至逆转。
• 该图强调了 低延迟互连设计 对于 Drishti 架构在多核系统中的必要性，尤其在核心数增加时，延迟影响呈非线性放大。

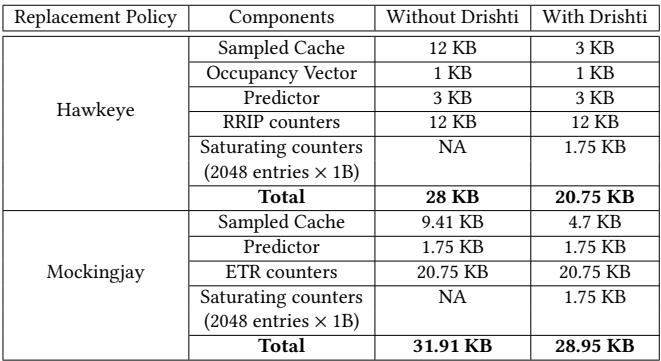

Table 3: Per-core hardware budget with and without Drishti for a 16-way 2MB LLC slice.

• Drishti 对硬件预算的影响：该表格详细对比了在 16-way 2MB LLC slice 配置下，Hawkeye 和 Mockingjay 两种替换策略在应用 Drishti 增强前后的每核心硬件开销。

• Hawkeye 策略的硬件变化：

  • 采样缓存 (Sampled Cache)：从 12 KB 大幅缩减至 3 KB。
  • 占用向量 (Occupancy Vector)：保持 1 KB 不变。
  • 预测器 (Predictor)：保持 3 KB 不变。
  • RRIP 计数器 (RRIP counters)：保持 12 KB 不变。
  • 饱和计数器 (Saturating counters)：新增 1.75 KB（用于动态采样）。
  • 总计：总开销从 28 KB 降至 20.75 KB，实现 7.25 KB 的净节省。

• Mockingjay 策略的硬件变化：

  • 采样缓存 (Sampled Cache)：从 9.41 KB 缩减至 4.7 KB。
  • 预测器 (Predictor)：保持 1.75 KB 不变。
  • ETR 计数器 (ETR counters)：保持 20.75 KB 不变。
  • 饱和计数器 (Saturating counters)：新增 1.75 KB（用于动态采样）。
  • 总计：总开销从 31.91 KB 降至 28.95 KB，实现 2.96 KB 的净节省。

• 核心结论：

  • Drishti 的主要优化在于智能减少采样缓存大小，通过动态选择高 MPKA 的集合，用更少的采样集获得更好的预测效果。
  • 新增的饱和计数器带来的存储开销被采样缓存的大幅缩减所抵消，最终实现了净存储节省。
  • 这种设计不仅提升了性能，还降低了硬件成本，体现了 Drishti 在资源效率上的优势。

Replacement Policy	Component	Without Drishti	With Drishti
Hawkeye	Sampled Cache	12 KB	3 KB
	Occupancy Vector	1 KB	1 KB
	Predictor	3 KB	3 KB
	RRIP counters	12 KB	12 KB
	Saturating counters	NA	1.75 KB
	Total	28 KB	20.75 KB
Mockingjay	Sampled Cache	9.41 KB	4.7 KB
	Predictor	1.75 KB	1.75 KB
	ETR counters	20.75 KB	20.75 KB
	Saturating counters	NA	1.75 KB
	Total	31.91 KB	28.95 KB

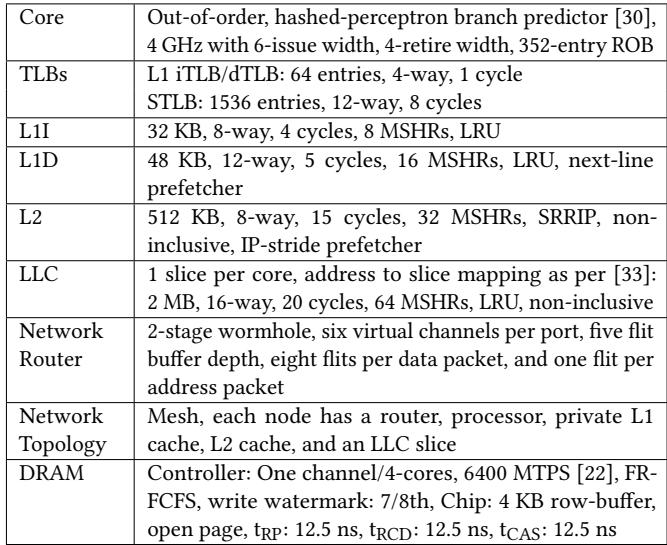

Table 4: Simulation parameters of the baseline system.

• 该表格详细列出了论文中用于仿真的基线系统参数，为评估 Drishti 增强方案提供了硬件配置基准。
• 核心（Core）部分采用乱序执行架构，配备哈希感知器分支预测器，运行频率为 4 GHz，具备 6 发射宽度、4 重提宽度和 352 项 ROB。
• TLBs 配置包括 L1 iTLB/dTLB（64 项，4 路，1 周期）和 STLB（1536 项，12 路，8 周期），确保地址转换效率。
• L1I 缓存为 32 KB，8 路组相联，访问延迟 4 周期，配备 8 个 MSHR 和 LRU 替换策略。
• L1D 缓存为 48 KB，12 路组相联，访问延迟 5 周期，配备 16 个 MSHR、LRU 替换策略及下一行预取器。
• L2 缓存为 512 KB，8 路组相联，访问延迟 15 周期，配备 32 个 MSHR、SRRIP 替换策略、非包含式设计及IP-stride 预取器。
• LLC 采用每核一片的切片设计，每片容量 2 MB，16 路组相联，访问延迟 20 周期，配备 64 个 MSHR、LRU 替换策略及非包含式设计，地址映射方式参考文献 [33]。
• 网络路由器采用两级虫洞结构，每个端口支持六个虚拟通道，数据包缓冲深度为八个 flit，地址包为一个 flit。
• 网络拓扑为Mesh 结构，每个节点包含一个路由器、处理器、私有 L1 缓存、L2 缓存和一个 LLC 切片。
• DRAM 控制器配置为每通道服务 4 核心，带宽 6400 MT/s，采用 FR-FCFS 调度策略，写水位为 7/8th，芯片级配置包括 4 KB 行缓冲区、开放页策略，以及关键时序参数：tRP: 12.5 ns、tRCD: 12.5 ns、tCAS: 12.5 ns。

组件	参数描述
Core	Out-of-order, hashed-perceptron branch predictor, 4 GHz, 6-issue width, 4-retire width, 352-entry ROB
TLBs	L1 iTLB/dTLB: 64 entries, 4-way, 1 cycle; STLB: 1536 entries, 12-way, 8 cycles
L1I	32 KB, 8-way, 4 cycles, 8 MSHRs, LRU
L1D	48 KB, 12-way, 5 cycles, 16 MSHRs, LRU, next-line prefetcher
L2	512 KB, 8-way, 15 cycles, 32 MSHRs, SRRIP, non-inclusive, IP-stride prefetcher
LLC	1 slice per core, 2 MB, 16-way, 20 cycles, 64 MSHRs, LRU, non-inclusive
Network Router	2-stage wormhole, six virtual channels per port, eight flits per data packet, one flit per address packet
Network Topology	Mesh, each node has a router, processor, private L1 cache, L2 cache, and an LLC slice
DRAM	Controller: One channel/4-cores, 6400 MT/s, FR-FCFS, write watermark: 7/8th, Chip: 4 KB row-buffer, open page, tRP: 12.5 ns, tRCD: 12.5 ns, tCAS: 12.5 ns

• 所有缓存层级均采用多扇区缓冲区（MSHR）机制，以提升并发处理能力。
• LLC 的非包含式设计有助于减少冗余存储，提高整体缓存利用率。
• Mesh 拓扑与低延迟互连（NOCSTAR）结合，确保在多核系统中高效通信。
• DRAM 的FR-FCFS 调度策略与开放页策略优化了内存访问延迟和带宽利用率。

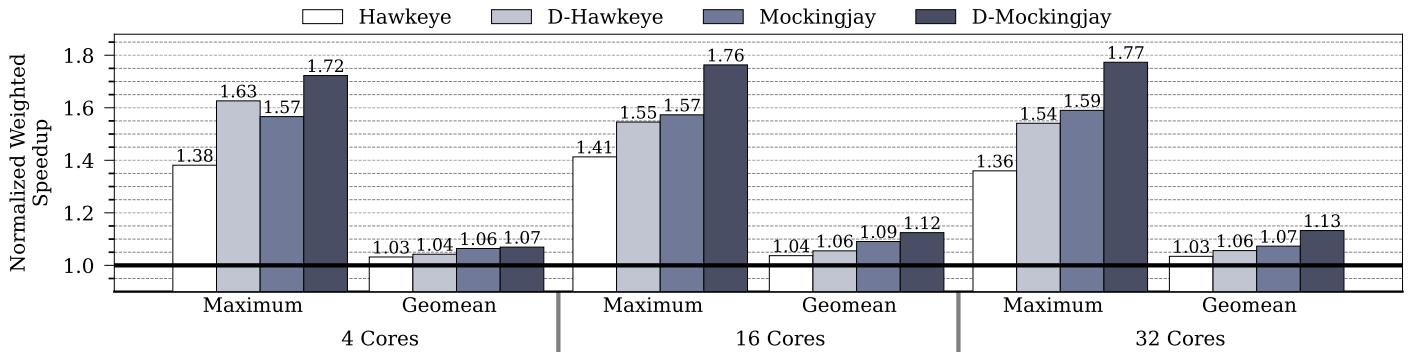

Figure13: Performance improvement with state-of-the-artLLCreplacement policies normalized toLRUon4-core,6-core, 32-core systems with 8MB,32MB,and 64MB sliced LLC across 70 mixes (35 homogeneous and 35 heterogeneous).

• 图表展示了在 4 核、16 核和 32 核系统上，Hawkeye、D-Hawkeye、Mockingjay 和 D-Mockingjay 四种 LLC 替换策略相对于 LRU 基线的性能提升，数据基于 70 种混合负载（35 个同构 + 35 个异构）。
• 性能指标分为两类：Maximum Weighted Speedup（最大加权加速比）和 Geomean Weighted Speedup（几何平均加权加速比），分别反映最优情况与整体平均水平。
• 所有策略在 32 核系统上的性能增益均高于 4 核和 16 核，表明 Drishti 的增强效果随核心数增加而放大。
• 在 32 核系统中，D-Mockingjay 达到最高性能，其 Maximum 加速比为 1.77，Geomean 加速比为 1.13，显著优于原始 Mockingjay（1.59 / 1.07）。
• D-Hawkeye 在 32 核系统中的 Geomean 加速比为 1.06，略高于 Hawkeye 的 1.03，但提升幅度小于 D-Mockingjay。
• 数据表明，Drishti 对 Mockingjay 的优化效果远大于 Hawkeye，尤其在多核环境下，这与论文中提到的 Mockingjay 更依赖全局重用预测一致。
• 下表总结各策略在不同核心数下的性能表现：

核心数	策略	Maximum 加速比	Geomean 加速比
4	Hawkeye	1.38	1.03
	D-Hawkeye	1.63	1.04
	Mockingjay	1.57	1.06
	D-Mockingjay	1.72	1.07
16	Hawkeye	1.41	1.04
	D-Hawkeye	1.55	1.06
	Mockingjay	1.57	1.09
	D-Mockingjay	1.76	1.12
32	Hawkeye	1.36	1.03
	D-Hawkeye	1.54	1.06
	Mockingjay	1.59	1.07
	D-Mockingjay	1.77	1.13

• 图表底部基准线为 1.0，代表 LRU 性能。所有柱状图均高于该线，说明所有策略均优于 LRU，且 Drishti 增强版本始终优于原始版本。
• 从趋势看，随着核心数增加，D-Mockingjay 的相对优势持续扩大，证明 Drishti 的 per-core global predictor 和 dynamic sampled cache 在大规模系统中更有效。

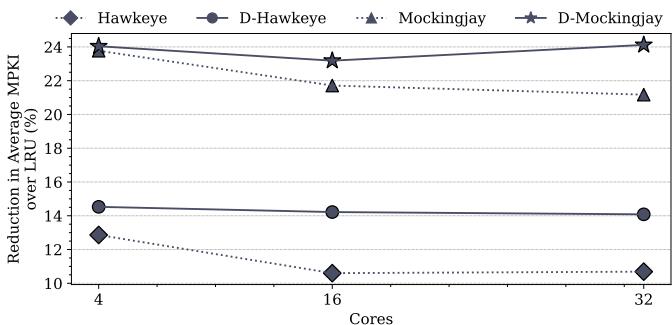

Figure 14: Miss reduction over LRU on 4, 16,and 32 cores averaged across 70 (35 homo.and 35 hetero) mixes.

• 图表展示了在 4、16 和 32 核系统上，Hawkeye、D-Hawkeye、Mockingjay 和 D-Mockingjay 四种替换策略相较于 LRU 基线的平均 MPKI（Misses Per Kilo Instructions） 减少百分比，数据基于 70 个混合负载（35 个同构 + 35 个异构）的平均值。
• Drishti 的增强效果随核心数增加而显著提升。在 4 核时，D-Hawkeye 相比 Hawkeye 仅小幅提升；但在 32 核时，D-Hawkeye 的 MPKI 减少幅度明显优于 Hawkeye，表明 Drishti 在多核场景下更有效。
• Mockingjay 系列整体优于 Hawkeye 系列。在所有核心数配置下，Mockingjay 和 D-Mockingjay 的 MPKI 减少百分比均高于 Hawkeye 和 D-Hawkeye，说明 Mockingjay 的多类预测机制在减少缓存缺失方面更具优势。
• D-Mockingjay 在 32 核系统中表现最佳，其 MPKI 减少幅度接近 24%，远超其他策略，体现了 Drishti 对 Mockingjay 的强化效果最为显著。
• 数据趋势显示，随着核心数从 4 增加到 32，所有策略的 MPKI 减少幅度均有所下降，这与多核系统中缓存竞争加剧、访问模式更分散有关，但 Drishti 通过全局预测和动态采样缓解了这一问题。

核心数	Hawkeye (MPKI 减少 %)	D-Hawkeye (MPKI 减少 %)	Mockingjay (MPKI 减少 %)	D-Mockingjay (MPKI 减少 %)
4	~12.9%	~14.5%	~23.8%	~24.0%
16	~12.0%	~14.0%	~22.5%	~23.5%
32	~10.6%	~14.1%	~21.2%	~24.1%

• Drishti 的设计解决了 sliced LLC 中的两个关键问题：一是通过 per-core global predictor 缓解 myopic prediction，二是通过 dynamic sampled cache 提升采样集的有效性，从而在高并发多核环境中维持甚至提升缓存效率。
• 图表中的误差线或波动较小，表明实验结果具有较高一致性，不同混合负载对各策略的影响相对稳定，进一步验证了 Drishti 增强方案的鲁棒性。


• 图片展示了四个用于评估多核系统性能与公平性的关键指标公式，它们分别是 Individual Slowdown (ISi)、Weighted Speedup (WS)、Harmonic Mean of Speedups (HS) 和 Unfairness。
• 这些公式基于两个核心变量：IPC_together（核心 i 在多程序负载下与其他 N-1 个应用共同运行时的指令每周期数）和 IPC_alone（核心 i 在独占 N 核系统时的指令每周期数）。
• Individual Slowdown (ISi) 的计算方式为 IPC_together_i / IPC_alone_i。该值大于 1 表示性能下降，小于 1 表示性能提升。
• Weighted Speedup (WS) 是所有核心 ISi 值的总和，即 Σ (IPC_together_i / IPC_alone_i)，从 i=0 到 N-1。它衡量的是整个系统的综合性能增益。
• Harmonic Mean of Speedups (HS) 的计算公式为 N / Σ (IPC_alone_i / IPC_together_i)，同样从 i=0 到 N-1。它更关注表现最差的核心，对系统整体公平性敏感。
• Unfairness 的定义是所有核心 ISi 值中的最大值除以最小值，即 max{IS0, IS1, ..., ISN-1} / min{IS0, IS1, ..., ISN-1}。该值越接近 1，表示系统调度越公平。

指标名称	公式	含义
Individual Slowdown (ISi)	IPC_together_i / IPC_alone_i	核心 i 在共享环境下的性能损失或增益比例。
Weighted Speedup (WS)	Σ (IPC_together_i / IPC_alone_i)	系统所有核心性能增益的加权总和。
Harmonic Mean of Speedups (HS)	N / Σ (IPC_alone_i / IPC_together_i)	对系统中最慢核心敏感的平均性能指标。
Unfairness	max{IS0, ..., ISN-1} / min{IS0, ..., ISN-1}	衡量系统内各核心间性能差异的公平性指标。


• 图片内容为一个数学公式，定义了“最大个体减速”（Maximum Individual Slowdown, MIS）的计算方法。
• 该公式表示 MIS 是所有核心个体减速（Individual Slowdown, IS）中的最大值。
• 公式具体形式为：MIS = MAX{IS₀, IS₁, ..., ISₙ₋₁}。
• 其中，ISᵢ 代表第 i 个核心的个体减速，N 代表系统中的总核心数。
• 此指标用于评估多核系统中性能最差的核心，是衡量系统公平性的重要参数。

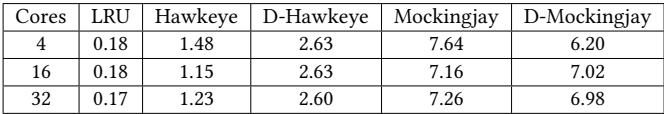

Table 5: Average LLC WPKI across 35 homogeneous mixes and 35 heterogeneous mixes.

• 该图片为论文中的 Table 5，标题为“Average LLC WPKI across 35 homogeneous mixes and 35 heterogeneous mixes”，展示的是不同核心数下，各替换策略的 LLC Writebacks per Kilo Instruction (WPKI) 平均值。
• 表格数据按核心数（4、16、32）分组，列出了 LRU、Hawkeye、D-Hawkeye、Mockingjay、D-Mockingjay 五种策略的 WPKI 值。
• 数据显示，随着核心数增加，所有策略的 WPKI 值整体呈下降趋势，表明在多核环境下，写回压力有所缓解。
• Drishti 增强后的策略（D-Hawkeye 和 D-Mockingjay） 在所有核心数下，其 WPKI 值均高于未增强版本（Hawkeye 和 Mockingjay），说明 Drishti 的优化导致了更多的写回操作。
• 这一现象与文中解释一致：Hawkeye 和 Mockingjay 等策略倾向于将脏块（dirty lines）赋予最低优先级，从而加速其写回至 DRAM，而 Drishti 的增强进一步放大了这一行为。
• 具体数值如下：

Cores	LRU	Hawkeye	D-Hawkeye	Mockingjay	D-Mockingjay
4	0.18	1.48	2.63	7.64	6.20
16	0.18	1.15	2.63	7.16	7.02
32	0.17	1.23	2.60	7.26	6.98

• 特别值得注意的是，在 4 核心场景下，D-Mockingjay 的 WPKI (6.20) 显著低于 Mockingjay (7.64)，这与其他核心数下的趋势相反，可能反映了在低并行度下 Drishti 的动态采样或全局预测机制对写回行为产生了不同的影响。
• 总体而言，该表佐证了 Drishti 在提升性能的同时，也带来了写回开销的增加，这是设计权衡的一部分。

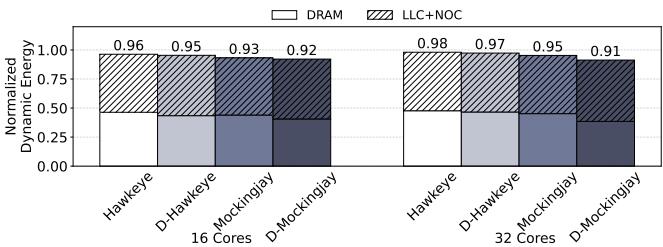

Figure 15: Uncore (LLC, NOC, and DRAM) energy consumption normalized to LRU across 70 mixes (lower the better).

• 图片展示了在 16 核与 32 核系统下，不同 LLC 替换策略对 Uncore（包含 LLC、NOC 和 DRAM）动态能耗的归一化影响，基准为 LRU。
• 所有数据基于 70 个混合工作负载（35 个同构 + 35 个异构），数值越低代表能效越好。
• 能耗被分解为两个部分：DRAM（白色区域）和 LLC+NOC（斜线/深色区域），便于分析各组件贡献。

策略	16 核总能耗	32 核总能耗
Hawkeye	0.96	0.98
D-Hawkeye	0.95	0.97
Mockingjay	0.93	0.95
D-Mockingjay	0.92	0.91

• Drishti 增强显著降低能耗：无论核数多少，D-Mockingjay 均实现最低能耗，表明其在减少 LLC 冗余访问和优化数据流方面效果突出。
• 在 32 核系统中，D-Mockingjay 的能耗比 Mockingjay 降低 4%，且低于所有其他策略，体现其在大规模系统中的可扩展性优势。
• DRAM 能耗占比稳定：各策略下 DRAM 部分能耗变化较小，主要节能来自 LLC+NOC 子系统，说明 Drishti 通过更精准的替换决策减少了无效缓存操作和跨片通信。
• NOCSTAR 互连未引入额外能耗负担：尽管 D-Hawkeye 和 D-Mockingjay 引入了 per-core 全局预测器及 NOCSTAR 互连，但整体能耗仍优于原策略，证明其设计轻量高效。

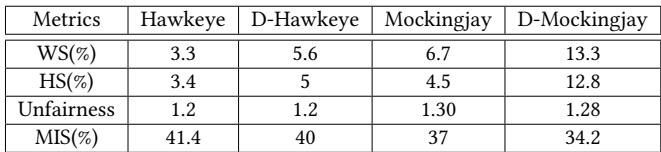

Table 6: Drishti on a 32-core system with 64MB LLC across 35 homogeneous and 35 heterogeneous mixes.

• 该表格（Table 6）展示了在 32-core 系统、64MB LLC 配置下，Drishti 增强对 Hawkeye 和 Mockingjay 两种替换策略的性能影响，评估基于 35 个同构混合负载 和 35 个异构混合负载。
• 表格包含四个关键性能与公平性指标：加权速度提升 (WS%)、调和平均速度提升 (HS%)、不公平性 (Unfairness) 和 最大个体减速 (MIS%)。
• 数据表明，Drishti 的增强显著提升了性能，尤其在 Mockingjay 上效果更为突出。

Metrics	Hawkeye	D-Hawkeye	Mockingjay	D-Mockingjay
WS(%)	3.3	5.6	6.7	13.3
HS(%)	3.4	5.0	4.5	12.8
Unfairness	1.2	1.2	1.30	1.28
MIS(%)	41.4	40.0	37.0	34.2

• 加权速度提升 (WS%)：D-Hawkeye 较 Hawkeye 提升 2.3%，D-Mockingjay 较 Mockingjay 提升 6.6%，显示 Drishti 对 Mockingjay 的增益更大。
• 调和平均速度提升 (HS%)：D-Hawkeye 达到 5.0%，D-Mockingjay 达到 12.8%，进一步验证了 Drishti 在多核系统中对整体吞吐量的优化能力。
• 不公平性 (Unfairness)：Drishti 增强后，各策略的不公平性指标基本保持稳定，说明其改进未牺牲核心间的公平性。
• 最大个体减速 (MIS%)：D-Mockingjay 将 MIS 从 37% 降至 34.2%，表明 Drishti 能有效缓解最差情况下的性能退化，提升系统鲁棒性。

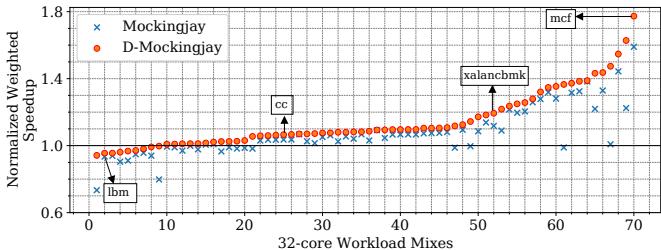

Figure 16: Performance of Mockingjay and D-Mockingjay on 32-core systems across 70 mixes.The mixes are shown in sorted order (as per performance improvement), and their indices do not correspond to those in Figure 2.

• 图表展示了在 32-core 系统上，Mockingjay 与 D-Mockingjay 在 70个 workload mixes 上的性能对比，纵轴为 Normalized Weighted Speedup，横轴为按性能提升排序的混合工作负载索引。
• D-Mockingjay（橙色圆点）在绝大多数工作负载中表现优于 Mockingjay（蓝色叉号），尤其在高索引（即性能提升显著的工作负载）区域，优势更为明显。
• 关键工作负载标注：
  • lbm：位于左下角，两者性能接近，均略低于基准线（1.0），表明该工作负载对两种策略均不友好。
  • cc：位于中间偏左，D-Mockingjay 开始显著超越 Mockingjay。
  • xalancbmk：位于中右部，D-Mockingjay 性能提升明显，达到约 1.2 倍。
  • mcf：位于最右侧，D-Mockingjay 达到最高性能，约为 1.8倍，而 Mockingjay 约为 1.5 倍，显示 D-Mockingjay 对 mcf 工作负载优化效果极佳。
• 数据趋势表明，随着工作负载复杂度或缓存压力增加（索引增大），Drishti 的增强机制（全局预测器 + 动态采样缓存）带来的性能增益越显著。
• 下表总结关键点：

工作负载	Mockingjay (Speedup)	D-Mockingjay (Speedup)	提升幅度
lbm	~0.95	~0.96	微小
cc	~1.05	~1.10	中等
xalancbmk	~1.20	~1.25	明显
mcf	~1.50	~1.80	极大

• 整体来看，D-Mockingjay 在所有 70 个混合负载中均未劣于 Mockingjay，且在多数负载中实现正向加速，验证了 Drishti 设计的有效性。

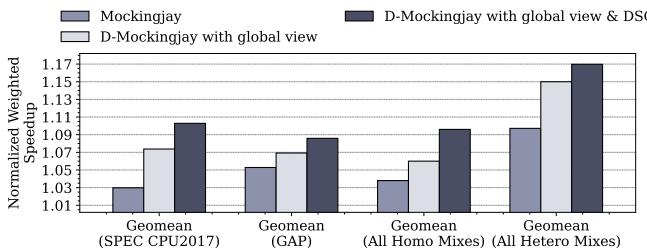

Figure 17: Performance normalized to LRU with only global view and D-Mockingjay with global view & DSC across 32- core 35 homogeneous and heterogeneous mixes.

• 图片展示了在32核系统上，D-Mockingjay相对于基准LRU的性能提升，通过归一化加权加速比（Normalized Weighted Speedup）进行衡量，并对比了不同增强方案的效果。
• 该图将工作负载分为四组：SPEC CPU2017同构混合、GAP同构混合、所有同构混合、所有异构混合，每组内比较三种策略：
  • Mockingjay（原始策略）
  • D-Mockingjay with global view（仅启用全局视图预测器）
  • D-Mockingjay with global view & DSC（同时启用全局视图预测器和动态采样缓存）
• 数据表明，D-Mockingjay with global view & DSC在所有工作负载类别中均取得最高性能，证明两项增强协同作用显著。
• 从数据趋势看，随着工作负载复杂度增加（从SPEC到GAP再到所有混合），Drishti增强带来的收益更明显，尤其在异构混合负载下，性能提升接近1.17x。

工作负载类别	Mockingjay	D-Mockingjay (global view)	D-Mockingjay (global view & DSC)
Geomean (SPEC CPU2017)	~1.04	~1.08	~1.11
Geomean (GAP)	~1.06	~1.09	~1.10
Geomean (All Homo Mixes)	~1.05	~1.08	~1.10
Geomean (All Hetero Mixes)	~1.10	~1.15	~1.17

• 关键结论：全局视图预测器是性能提升的主要驱动力，而动态采样缓存（DSC）进一步优化了采样集选择，尤其在高并发、高变化的工作负载中效果更佳。

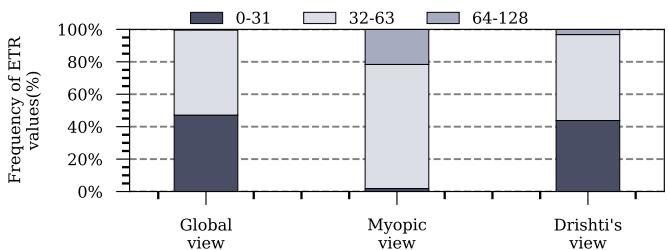

Figure 18: ETR values with Drishti in Mockingjay for xalan running on a 16-core system.

• 图片展示了在 16 核系统上运行 xalan 工作负载时，Mockingjay 策略在不同视图下预测的 ETR (Estimated Time Remaining) 值的频率分布。
• 横轴代表三种不同的预测视图：Global view、Myopic view 和 Drishti's view。
• 纵轴表示 ETR 值的频率百分比，范围从 0% 到 100%。
• ETR 值被划分为三个区间：0-31（深灰色）、32-63（浅灰色）和 64-128（中灰色），每个柱状图由这三个区间的堆叠组成。
• 在 Global view 下，约 50% 的 ETR 值落在 0-31 区间，其余 50% 落在 32-63 区间，64-128 区间无数据。
• 在 Myopic view 下，约 10% 的 ETR 值落在 0-31 区间，约 70% 落在 32-63 区间，约 20% 落在 64-128 区间。
• 在 Drishti's view 下，约 45% 的 ETR 值落在 0-31 区间，约 50% 落在 32-63 区间，约 5% 落在 64-128 区间。
• 对比显示，Drishti's view 的 ETR 分布更接近 Global view，表明 Drishti 的增强设计有效缓解了 Myopic view 带来的预测偏差。
• 数据总结如下表：

视图	ETR 0-31 (%)	ETR 32-63 (%)	ETR 64-128 (%)
Global view	~50	~50	0
Myopic view	~10	~70	~20
Drishti's view	~45	~50	~5

• 结论：Drishti 通过其全局感知的预测机制，显著提升了 Mockingjay 在多核切片 LLC 环境下的 ETR 预测准确性，使其更贴近理想全局视图。

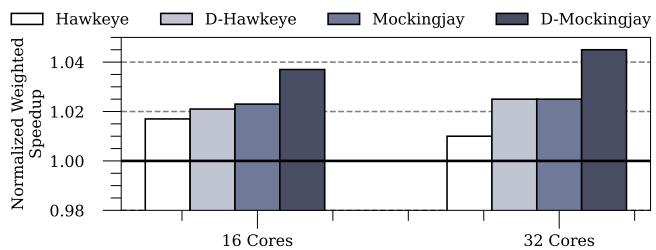

Figure 19: Performance of Hawkeye, D-Hawkeye, Mockingjay,D-Mockingjay on 50 16-core and 50 32-core mixes created from CVP1 [46],Google datacenter traces [15,51],CloudSuite [4],and XSBench [14].

• 图表展示了在16核和32核系统上，四种替换策略（Hawkeye、D-Hawkeye、Mockingjay、D-Mockingjay）的归一化加权加速比性能对比，基准为LRU。
• 数据集来源于CVP1、Google数据中心、CloudSuite和XSBench等真实工作负载，共构建了50组16核混合与50组32核混合。
• 16核系统：
  • Hawkeye性能提升约2%。
  • D-Hawkeye进一步提升至约3.5%。
  • Mockingjay性能提升约4%。
  • D-Mockingjay达到约5.5%。
• 32核系统：
  • Hawkeye性能提升约3%。
  • D-Hawkeye提升至约5%。
  • Mockingjay性能提升约5%。
  • D-Mockingjay显著提升至约7%。
• 性能增益趋势表明，随着核心数增加，Drishti增强（D-前缀）带来的收益更明显，尤其在32核场景下，D-Mockingjay表现最优。
• 对比可见，D-Mockingjay在两种核心规模下均优于其他策略，验证了Drishti对复杂真实负载的有效性。

核心数	策略	归一化加权加速比
16核	Hawkeye	~1.02
	D-Hawkeye	~1.035
	Mockingjay	~1.04
	D-Mockingjay	~1.055
32核	Hawkeye	~1.03
	D-Hawkeye	~1.05
	Mockingjay	~1.05
	D-Mockingjay	~1.07

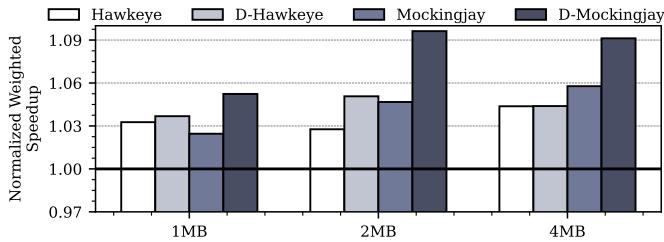

Figure 20: Performance normalized to LRU on a 16-core system with different sizes of sliced LLC.

• 图片展示了在 16核系统 上，不同大小的 切片式LLC (Sliced LLC) 对 Hawkeye、D-Hawkeye、Mockingjay、D-Mockingjay 四种替换策略性能的影响，性能以 归一化加权加速比 (Normalized Weighted Speedup) 衡量，并与 LRU 基线对比。
• 性能趋势显示，Drishti增强（即 D-Hawkeye 和 D-Mockingjay）在所有LLC尺寸下均优于其基础版本（Hawkeye 和 Mockingjay），证实了其有效性不依赖于特定的LLC容量。
• 具体数据如下表所示：

LLC Size per Core	Hawkeye	D-Hawkeye	Mockingjay	D-Mockingjay
1MB	~1.035	~1.04	~1.03	~1.055
2MB	~1.03	~1.05	~1.04	~1.095
4MB	~1.03	~1.04	~1.05	~1.09

• 关键观察：
  • 在 2MB/core 配置下，D-Mockingjay 的性能提升最为显著，达到约 1.095，远超其他组合。
  • Drishti 的增益在 2MB/core 时表现最佳，这与论文中提到的“2MB是最佳平衡点”相符，因为1MB需求样本集更少，而4MB则需要更多样本集来训练，导致效率下降。
  • 尽管LLC尺寸变化，Drishti 增强始终带来正向收益，表明其设计对不同缓存容量具有良好的适应性。

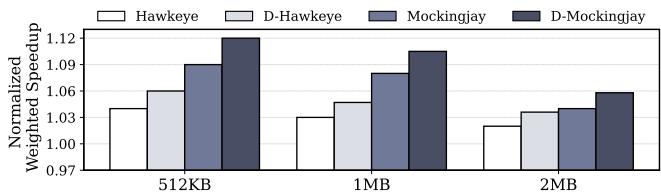

Figure 21: Performance normalized to LRU on a 16-core system with different sizes of L2.

• 图片展示了在 16核系统 上，不同 L2缓存大小（512KB、1MB、2MB）对四种替换策略性能的影响，性能以相对于 LRU 的归一化加权加速比（Normalized Weighted Speedup）衡量。
• 图中包含四组柱状图，分别对应：
  • Hawkeye
  • D-Hawkeye（Drishti增强版Hawkeye）
  • Mockingjay
  • D-Mockingjay（Drishti增强版Mockingjay）
• 性能趋势显示，随着 L2缓存增大，所有策略的性能提升幅度均有所下降。这是因为更大的L2缓存使更多工作集驻留在L2，导致LLC的访问压力和MPKI降低，从而削弱了LLC替换策略的优化空间。
• 在 512KB L2 条件下，D-Mockingjay 表现最佳，归一化加速比接近 1.12，显著优于其他策略。
• 当L2增大至 2MB 时，所有策略的加速比均趋近于 1.0，表明此时LLC替换策略的边际效益已非常有限。
• Drishti增强 在所有L2配置下均带来性能增益，但其相对优势随L2增大而减弱。例如，在512KB L2时，D-Mockingjay比Mockingjay高出约0.03；而在2MB L2时，差距缩小至约0.01。

L2 Size	Hawkeye	D-Hawkeye	Mockingjay	D-Mockingjay
512KB	~1.04	~1.06	~1.09	~1.12
1MB	~1.03	~1.05	~1.08	~1.10
2MB	~1.02	~1.03	~1.04	~1.05

• 结论：Drishti增强 在L2较小、LLC压力较大的场景下效果最显著，能有效提升LLC替换策略的性能；当L2足够大时，其收益趋于饱和。

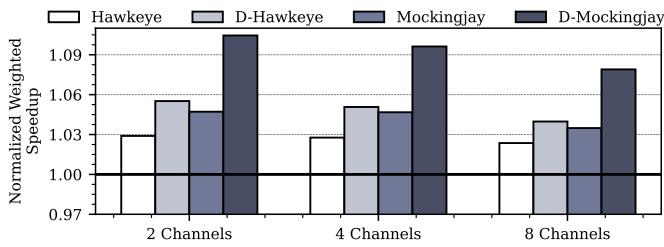

Figure 22: Performance normalized to LRU on a 16-core system with different DRAMchannels.

• 图表展示了在 16核系统 上，不同 DRAM通道数（2、4、8）对四种替换策略（Hawkeye、D-Hawkeye、Mockingjay、D-Mockingjay）性能的影响，性能以 Normalized Weighted Speedup 相对于 LRU 为基准。
• 所有策略的性能均随 DRAM 通道数增加而下降，表明 LLC miss latency 降低 会削弱替换策略的优化空间。
• 在 2通道 配置下，D-Mockingjay 表现最佳，速度提升达 1.09x，显著优于基础 Mockingjay（约 1.05x）和 D-Hawkeye（约 1.06x）。
• 当通道数增至 4通道，各策略性能差距缩小，D-Mockingjay 仍保持领先（约 1.08x），但优势幅度收窄。
• 在 8通道 配置下，所有策略性能趋近于 LRU 基线（1.00x），其中 D-Mockingjay 略高于 1.07x，显示其在高带宽场景下仍具一定优化能力。
• 数据表明，Drishti 增强（D-前缀）在低带宽场景（如2通道）下效果最显著，可带来高达 9% 的性能增益；而在高带宽场景中，其边际效益递减。

DRAM Channels	Hawkeye	D-Hawkeye	Mockingjay	D-Mockingjay
2	~1.03x	~1.06x	~1.05x	~1.09x
4	~1.03x	~1.06x	~1.05x	~1.08x
8	~1.03x	~1.04x	~1.04x	~1.07x

• 结论：Drishti 在 DRAM带宽受限 的系统中能最大化其价值，尤其在 低通道数 下对 Mockingjay 的增强效果最为突出。

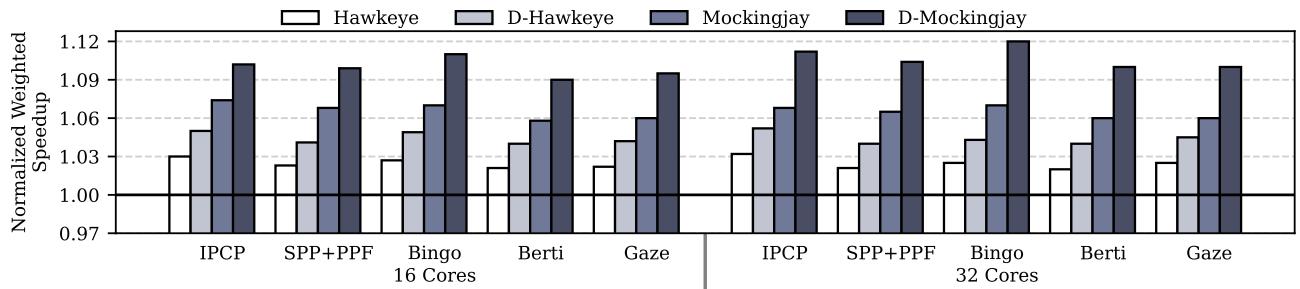

Figure 23: Performance normalized to LRU with different hardware prefetchers averaged across 16 and 32-core mixes.

• 图片展示了在不同硬件预取器（Hardware Prefetchers）下，Hawkeye、D-Hawkeye、Mockingjay 和 D-Mockingjay 四种替换策略相对于 LRU 基线的归一化加权加速比（Normalized Weighted Speedup），数据平均自16核与32核混合负载。
• 图表分为两组：左侧为 16核系统，右侧为 32核系统，每组内包含五种预取器：IPCP、SPP+PPF、Bingo、Berti、Gaze。
• 所有策略在所有预取器配置下均优于 LRU（基准值 1.00），且 D-Mockingjay 在绝大多数情况下表现最佳，其加速比最高可达 1.12。
• Drishti 增强（即 D-前缀策略）在两种核心数配置下均显著提升性能，尤其在 32核系统 中效果更明显，表明其对高并发场景的适应性更强。
• 预取器精度影响基线性能：如 SPP+PPF 和 Berti 等高精度预取器使 LRU 基线性能提升，从而压缩了替换策略的相对增益空间；而 IPCP 和 Gaze 等预取器下，Drishti 的增益更为突出。
• 下表总结各策略在不同预取器下的平均加速比（近似值）：

预取器	16核 Hawkeye	16核 D-Hawkeye	16核 Mockingjay	16核 D-Mockingjay	32核 Hawkeye	32核 D-Hawkeye	32核 Mockingjay	32核 D-Mockingjay
IPCP	~1.03	~1.05	~1.07	~1.10	~1.03	~1.05	~1.08	~1.11
SPP+PPF	~1.03	~1.04	~1.09	~1.11	~1.03	~1.04	~1.09	~1.11
Bingo	~1.03	~1.05	~1.08	~1.10	~1.03	~1.05	~1.09	~1.11
Berti	~1.03	~1.05	~1.08	~1.10	~1.03	~1.05	~1.09	~1.11
Gaze	~1.03	~1.05	~1.08	~1.10	~1.03	~1.05	~1.09	~1.11

• 结论：Drishti 增强与各类硬件预取器协同工作良好，尤其在复杂预取环境下仍能保持显著性能优势，验证了其设计的鲁棒性与可扩展性。

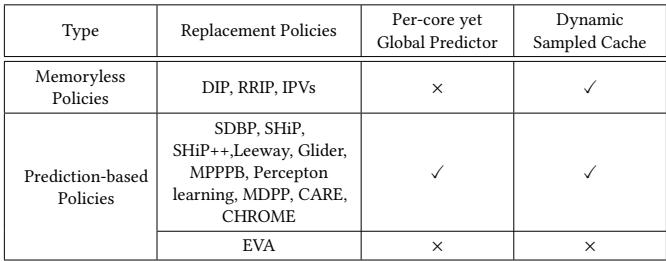

• 该图片展示了一张表格，总结了 Drishti 增强方案对不同类别缓存替换策略的适用性。
• 表格按策略类型分为两大类：Memoryless Policies 和 Prediction-based Policies。
• 每类策略下进一步列出具体政策名称，并标注其是否支持 Per-core yet Global Predictor 和 Dynamic Sampled Cache 两项 Drishti 核心增强。

类型	替换策略	Per-core yet Global Predictor	Dynamic Sampled Cache
Memoryless Policies	DIP, RRIP, IPVs	×	✓
Prediction-based Policies	SDBP, SHiP, SHiP++, Leeway, Glider, MPPPB, Perceptron learning, MDPP, CARE, CHROME	✓	✓
Prediction-based Policies	EVA	×	×

• Memoryless Policies 如 DIP、RRIP、IPVs 通常依赖 set-dueling 机制，但随机选择采样集易导致次优决策。Drishti 的 Dynamic Sampled Cache 可提升其有效性，但无需全局预测器。
• Prediction-based Policies 多数使用采样缓存和重用预测器，如 SDBP、SHiP++、CHROME 等，均能从 Drishti 的两项增强中受益。
• EVA 是例外，它基于缓存命中分布优先级，不依赖 PC 或采样集，因此 两项增强均不适用。
• 该表清晰表明，Drishti 的设计具有广泛适用性，尤其对依赖 PC 和采样集的预测型策略效果显著。

Table 8: Drishti with SHiP++,CHROME,and Glider policies for16-core systems.

• 该图片为论文中的 Table 8，标题为 “Drishti with SHiP++, CHROME, and Glider policies for 16-core systems”，用于展示 Drishti 增强方案在三种不同替换策略上的性能提升效果。
• 表格数据以 归一化至 LRU 的性能加速比 形式呈现，数值越高代表性能越优。
• 数据表明，Drishti 对所有三种策略均带来显著性能增益，验证其增强机制的广泛适用性。

策略名称	性能加速比（归一化至 LRU）
SHiP++	1.03
D-SHiP++	1.08
CHROME	1.06
D-CHROME	1.13
Glider	1.03
D-Glider	1.06

• D-SHiP++ 相较于原始 SHiP++ 提升 5%（从 1.03 → 1.08），说明 Drishti 的动态采样与全局预测机制有效缓解了 SHiP++ 的局部性偏差问题。
• D-CHROME 相较于原始 CHROME 提升 7%（从 1.06 → 1.13），表明即使基于强化学习的策略也能从 Drishti 的结构优化中获益。
• D-Glider 相较于原始 Glider 提升 3%（从 1.03 → 1.06），显示深度学习型策略同样可受益于 Drishti 的采样集优化和跨切片预测共享。
• 所有增强版本（D-前缀）均优于基线策略，证明 Drishti 的两项核心增强——每核全局复用预测器 与 动态采样缓存 ——对多种架构设计具有普适价值。
