Compress Objects, Not Cache Lines: An Object-Based Compressed Memory Hierarchy 图表详解

Figure 1. Fraction of the heap consumed by objects and arrays for several Java benchmarks.

• 图片展示了八个 Java 基准测试程序（fft, spmv, h2, specjbb, pagerank, coloring, btree, guavacache）中堆内存足迹（heap footprint）按数据类型划分的占比，旨在说明对象（Object）和数组（Array）在不同应用中的内存分布差异。
• 核心观察：多数现代 Java 应用（除 fft 和 spmv 外）的堆内存主要由对象构成，而非传统科学计算中常见的数组。
• 数据以堆叠柱状图形式呈现，每个柱子代表一个基准测试，内部按三种数据类型细分：
  • Object（蓝色实块）：普通对象实例。
  • Array of References（橙色斜线块）：引用类型的数组（如 Object[]）。
  • Array of Primitives（绿色横线块）：基本类型数组（如 int[], double[]）。

Benchmark	Object (%)	Array of References (%)	Array of Primitives (%)
fft	~0%	~0%	~100%
spmv	~0%	~0%	~100%
h2	~40%	~20%	~40%
specjbb	~50%	~30%	~20%
pagerank	~60%	~20%	~20%
coloring	~60%	~20%	~20%
btree	~70%	~10%	~20%
guavacache	~80%	~5%	~15%

• 关键结论：
  • fft 和 spmv 是典型的数组密集型科学计算程序，几乎全部堆内存用于存储基本类型数组。
  • h2、specjbb、pagerank、coloring 属于混合型应用，对象占比在 50%-60%，但仍显著高于数组。
  • btree 和 guavacache 是高度对象导向的应用，对象占据堆内存的 70% 以上，其中 guavacache 达到约 80%，是对象主导最明显的例子。
• 此图支撑论文核心论点：现有基于 cache line 的压缩技术对对象密集型应用效果不佳，因为它们无法有效利用对象间冗余，且对象布局不规则，难以匹配固定大小的压缩单元。因此，提出 Zippads 和 COCO 等面向对象的压缩方案是必要的。

Figure 2. Objects and their memory layout in BTree.

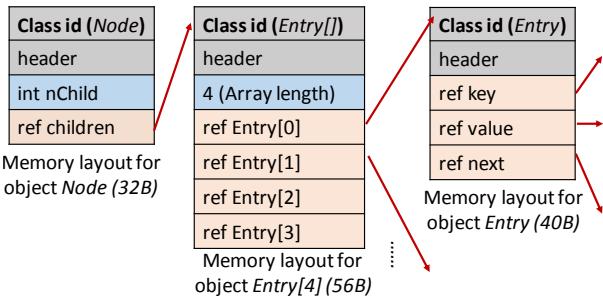

• 图片展示了 BTree 应用中三个核心对象类型（Node、Entry[]、Entry）在内存中的布局，这些布局基于 Maxine JVM 的实现。
• Node 对象：
  • 总大小为 32 字节。
  • 包含一个 Class id (Node) 标识符和一个 header 字段。
  • 包含一个整型字段 int nChild，用于记录子节点数量。
  • 包含一个引用字段 ref children，指向一个 Entry 数组对象。
• Entry[] 对象：
  • 总大小为 56 字节（以 4 个元素为例）。
  • 包含一个 Class id (Entry[]) 标识符和一个 header 字段。
  • 包含一个表示数组长度的字段 4 (Array length)。
  • 包含四个引用字段：ref Entry[0] 到 ref Entry[3]，分别指向具体的 Entry 对象。
• Entry 对象：
  • 总大小为 40 字节。
  • 包含一个 Class id (Entry) 标识符和一个 header 字段。
  • 包含三个引用字段：ref key、ref value 和 ref next，分别指向键、值和下一个 Entry 对象。
• 红色箭头表示对象间的引用关系，例如 Node 引用 Entry[]，Entry[] 引用多个 Entry，Entry 又可能引用其他对象或自身形成链表。
• 下表总结了各对象的内存布局：

对象类型	大小 (字节)	主要字段
Node	32	Class id, header, int nChild, ref children
Entry[]	56	Class id, header, Array length (4), ref Entry[0]~[3]
Entry	40	Class id, header, ref key, ref value, ref next

• 这种布局体现了 Java 对象在内存中的典型结构，包括类标识、头部信息和实际数据字段，并通过引用连接形成复杂的数据结构。

Figure 3. Different compression techniques applied to BTree.

• 图片展示了四种不同压缩技术在 BTree 应用中的内存布局对比，旨在说明传统基于缓存行的压缩（如 LCP）与新型对象级压缩（Zippads + COCO）之间的效率差异。
• (a) No compression：未压缩状态。每个对象（Node、Entry[]、Entry[0] 至 Entry[3]）按原始大小连续存储于 4K 页面中，地址从 0x00 开始递增，无空间浪费。
• (b) LCP：采用 Linearly Compressed Pages 压缩方案。每个 64B 缓存行被压缩为固定 32B 块，但因算法限制和性能导向设计，导致大量未使用空间（hatched 区域），最终页面需向上取整至 2K，造成显著空间浪费。
• (c) Object-based compression：Zippads 的核心思想——以对象为单位压缩。对象被压缩后紧凑排列，无内部碎片；指针直接指向压缩后的对象地址，无需额外地址翻译层，实现紧凑布局与直接寻址。
• (d) Cross-object compression：引入 COCO 算法，在对象级压缩基础上进一步利用跨对象冗余。例如，仅存储一个基础对象 Entry[0]'，其余 Entry 对象只存储与之不同的字节（ΔEntry），从而获得更高压缩比。

压缩方案	压缩单位	是否有内部碎片	是否需要地址翻译	是否利用跨对象冗余
No compression	无	否	否	否
LCP	Cache line	是	是	否
Object-based (Zippads)	Object	否	否	否
Cross-object (COCO)	Object + Delta	否	否	是

• 关键视觉强调：
  • 红色方框标注“Significant unused space due to performance-oriented layout”，突出 LCP 因追求低延迟而牺牲空间效率的问题。
  • 蓝色方框标注“Compact layout; pointers to compressed objects directly”，强调 Zippads 在布局紧凑性和指针直接寻址上的优势。
  • 红色箭头在 (c) 和 (d) 中表示指针重写机制，体现 Hotpads 架构下指针可被硬件动态更新以指向压缩对象的新位置。
• 此图直观验证了论文核心论点：对象是对象型程序的自然压缩单元，且跨对象冗余是提升压缩率的关键。


• 该图片为一张数据表格，标题为“Table 1. Compression ratios of different schemes on BTree.”，用于展示在 BTree 微基准测试中四种不同压缩方案的压缩比。
• 表格包含两行五列。第一行为方案名称及对应图示引用，第二行为对应的压缩比数值。
• 方案一为“No comp.”（无压缩），作为基准，其压缩比为 1.00，对应图 3a 的内存布局。
• 方案二为“LCP”，即 Linearly Compressed Pages 压缩方案，压缩比为 1.10，对应图 3b。该方案因固定块大小和内部碎片导致效率低下。
• 方案三为“Object-based”，即基于对象的压缩方案，压缩比提升至 1.56，对应图 3c。此方案通过直接压缩整个对象并消除地址翻译层，实现了更紧凑的存储。
• 方案四为“Cross-object”，即跨对象压缩方案（COCO），压缩比进一步提升至 1.95，对应图 3d。该方案利用同类型对象间的冗余，仅存储与基对象的差异部分，从而获得最高压缩效率。
• 数据表明，从传统 LCP 到对象级再到跨对象压缩，压缩比呈阶梯式增长，验证了论文提出的两个核心洞察：对象是更自然的压缩单元，且跨对象存在大量冗余可被利用。

方案名称	对应图示	压缩比
No comp.	Fig. 3a	1.00
LCP	Fig. 3b	1.10
Object-based	Fig. 3c	1.56
Cross-object	Fig. 3d	1.95

Figure 5. Hotpads is a hierarchical memory system with multiple levels of pads.

• 图片展示了 Hotpads 的层级内存系统架构，包含多个 Pad 层级，从核心到主存呈线性递进结构。
• 系统由四个主要组件构成：Core、L1 Pad、L2 Pad、L3 Pad 和 Main Memory，各组件之间通过双向箭头连接，表示数据可双向流动。
• Core 位于最左侧，代表处理器核心，直接与 L1 Pad 交互，是整个内存访问路径的起点。
• L1 Pad、L2 Pad、L3 Pad 依次向右排列，颜色均为浅蓝色，表明它们属于同一类硬件单元——Pad，用于存储变量大小的对象，支持高效对象迁移和管理。
• Main Memory 位于最右侧，以绿色方框表示，作为最终的后备存储，与 L3 Pad 相连，承担冷数据的持久化存储功能。
• 各 Pad 层级之间通过单向或双向箭头连接，体现对象在层级间按热度迁移的机制：热对象驻留于靠近核心的 Pad，冷对象逐级移至更深层级或主存。
• 此架构设计的核心优势在于：对象粒度的数据移动、硬件管理的垃圾回收、以及避免传统缓存的关联查找开销，从而提升内存效率。
• 图中未显示具体容量或延迟参数，但根据上下文，Pad 的大小通常较小，适合快速硬件操作，而 Main Memory 则提供大容量存储。

组件	类型	功能描述	连接方向
Core	处理器核心	发起内存访问，与 L1 Pad 直接交互	双向
L1 Pad	Scratchpad	存储热对象，支持快速分配与访问	与 Core、L2
L2 Pad	Scratchpad	中间层，存储较冷对象，支持对象迁移	与 L1、L3
L3 Pad	Scratchpad	最后一层 Pad，存储冷对象，接近主存	与 L2、Main
Main Memory	主存	持久化存储所有对象，作为最终后备	与 L3

• 整体结构体现了 Hotpads 的设计理念：隐藏内存布局、对象为中心、硬件自动管理，适用于现代面向对象语言的内存需求。

Figure 6. Pad organization.

• 图片展示了 Hotpads 系统中一个 pad 的内部组织结构，是理解 Zippads 压缩机制的基础。
• 整体结构分为三个主要区域：Data Array、Metadata 和 Canonical Tags，它们在物理上是分离的。
• Data Array 是 pad 的核心存储区，采用 循环缓冲区（circular buffer） 设计，包含两个逻辑部分：
  • Objects：已分配的对象数据块，按顺序存放，形成一个连续的已用区域。
  • Free space：未使用的空闲空间，位于已分配对象之后，用于新对象的分配。
• Metadata 区域与 Data Array 并行存在，其作用是记录每个存储在 Data Array 中的对象的元信息。图中标注为 “(word/object)”，暗示其粒度可以是字或对象级别，用于支持对象的定位和管理。
• Canonical Tags 是一个独立的标签存储区，用于实现 解耦式标签查找（decoupled tag store）。它存储的是对象的“规范地址”（canonical address），即对象在其“规范层级”（canonical level）上的地址，用于在对象被复制到不同层级时进行地址翻译。
• 这种设计的关键优势在于：
  • Bump pointer allocation：新对象或从下层迁移上来的对象直接追加到已分配区域末尾，分配效率极高。
  • 避免关联查找：通过指针重写（pointer rewriting）和 Canonical Tags，系统能快速定位对象副本，大幅减少传统缓存所需的昂贵关联查找操作。
  • 支持压缩：Zippads 利用这种结构，在对象被移动到压缩层级（如 L3 pad 或主存）时，直接在 Data Array 的空闲空间中存储其压缩后的版本，并更新所有指向它的指针，从而避免了额外的地址转换开销。

Figure 4. Example showing Hotpads’s main features.

• 图片展示了 Hotpads 内存层次结构的核心机制，通过一个单核系统中 ListNode 对象的生命周期示例进行说明。整个流程分为五个阶段，从初始状态到经历对象访问、分配、以及最终的 Collection-Eviction（CE）过程。

• 初始状态 (0)：

  • 系统包含寄存器文件（RegFile）、L1 Pad、L2 Pad 和主存（Main Mem）。
  • 寄存器 r1 指向位于 L2 Pad 的对象 A；A 的 next 字段指向位于主存的对象 B。
  • 对象 A 的canonical level为 L2，意味着其“权威”副本存储在 L2，主存中无对应副本。
  • 对象 B 的 canonical level 为主存。
  • L1 和 L2 Pad 中还存在其他无关对象（橙色块），用于展示 Pad 的空间布局。

• 对象访问 (1)：

  • 程序执行 int v = A.value;，触发对对象 A 的访问。
  • Hotpads 将对象 A 从 L2 Pad 复制到 L1 Pad 的空闲区域末尾。
  • 同时，指针重写机制将寄存器 r1 中的指针更新为指向 L1 Pad 中的新副本。
  • 此后，对该对象的任何访问都将直接命中 L1，无需再访问 L2。

• 指针解引用 (2)：

  • 程序执行 v = A.next.value;，即解引用 A 的 next 指针以访问对象 B。
  • Hotpads 将对象 B 从主存复制到 L1 Pad 的空闲区域。
  • 同样，A 内部指向 B 的指针被重写，指向 L1 Pad 中 B 的新副本。
  • 这体现了 Hotpads 的对象粒度数据移动特性。

• 对象分配 (3)：

  • 程序执行 ListNode C = new ListNode();，创建一个新对象 C。
  • Hotpads 直接在 L1 Pad 的空闲空间中分配对象 C，无需为其在主存中预留空间。
  • 新对象 C 的 canonical level 即为 L1，它是一个完全驻留在缓存层次中的对象。

• Collection-Eviction (4 & 5)：

  • 当 L1 Pad 空间耗尽时，触发 CE 过程。
  • 阶段 4 (CE 前)：图中显示 L1 Pad 已满，包含对象 A（已修改）、B、C 和 D。其中 C 是死对象（未被引用），D 是活对象（被 A 引用）。A 的 L1 副本是脏的，L2 副本已过时。
  • 阶段 5 (CE 后)：
    • 垃圾回收：死对象 C 被回收，释放空间。
    • 对象迁移：活对象 A 和 D 被迁移到 L2 Pad。由于 A 原本来自 L2，其修改后的副本被写回 L2 的原位置。D 则获得一个新的 L2 地址作为其新的 canonical level。
    • 对象保留与移动：对象 B 因最近被访问而保留在 L1，并被移动到数组起始位置。
    • 指针更新：所有指向被移动对象的指针（如寄存器 r3 和对象 A 内部的指针）都被更新，指向它们在新位置的地址。
    • 内存整理：CE 过程会将所有存活对象紧凑地排列在一起，消除碎片，简化空闲空间管理。

• 该图清晰地阐释了 Hotpads 的三大核心优势：

  • 对象粒度操作：数据移动和管理以对象为单位，而非固定大小的 cache line。
  • 指针重写：通过硬件自动更新指针，确保程序始终访问最新副本，避免了复杂的地址翻译表。
  • 硬件加速的 GC/CE：利用硬件在 Pad 层级实现快速的垃圾回收和对象迁移，显著减少主存流量。

• 下表总结了各阶段的关键事件：

阶段	关键事件	对象状态变化
0	初始状态	A 在 L2, B 在 Main Mem
1	访问 A	A 被复制到 L1, r1 指向 L1 副本
2	解引用 A.next	B 被复制到 L1, A 的 next 指针指向 L1 副本
3	分配 C	C 在 L1 分配，无主存副本
4	L1 满，触发 CE	A (dirty), B, C (dead), D (live)
5	CE 完成	C 被回收；A 写回 L2；D 移至 L2；B 保留在 L1 并移动；所有相关指针更新

• 此机制为 Zippads 提供了基础，使其能够在对象被迁移到压缩层级时，直接将其压缩并更新指针，从而避免了传统压缩架构所需的额外地址转换开销。


• 该图片展示的是 Hotpads ISA 的一部分，具体为支持对象访问和指针操作的指令集。
• 指令分为三类：数据加载/存储、指针加载/存储 和 对象分配。
• 所有指令均采用 base+offset 寻址模式，其中 rb 为基址寄存器，必须持有对象指针；disp 为偏移量，可为立即数或寄存器。
• 数据指令（ld, st）用于非指针数据，指针指令（ldptr, stptr）用于访问对象内的指针字段，确保硬件能控制指针内容。
• 分配指令 alloc 接收两个参数：rs1 指定对象大小，rs2 指定类型 ID；返回新对象地址至目标寄存器 rp。
• 此设计使 Hotpads 能透明管理对象生命周期与指针重写，为 Zippads 的压缩机制提供底层支持。

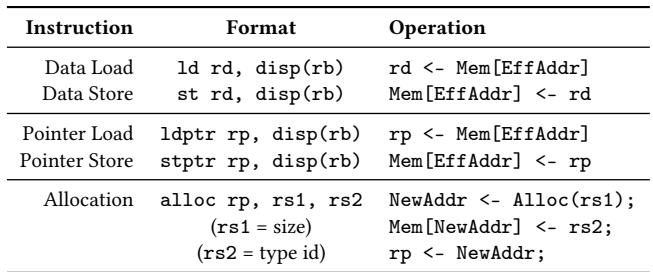

Instruction	Format	Operation
Data Load	ld rd, disp(rb)	rd <- Mem[EffAddr]
Data Store	st rd, disp(rb)	Mem[EffAddr] <- rd
Pointer Load	ldptr rp, disp(rb)	rp <- Mem[EffAddr]
Pointer Store	stptr rp, disp(rb)	Mem[EffAddr] <- rp
Allocation	alloc rp, rs1, rs2	NewAddr <- Alloc(rs1); Mem[NewAddr] <- rs2; rp <- NewAddr;
	(rs1 = size)
	(rs2 = type id)

• 关键术语如 ISA, base+offset, EffAddr, Alloc 均保留英文原名。
• 该表是理解 Hotpads 如何实现对象级内存管理的基础，也是 Zippads 实现无地址翻译压缩的前提。

Figure 7. Hotpads pointer format.

• 图片展示了 Hotpads 系统中指针的格式，该格式是微架构层面的设计，对软件层透明。
• 指针总长度为 64 位，分为两个主要字段：Size 和 Address。
• Size 字段占据高 14 位（位 63 至 50），用于存储对象的大小（以字为单位）。此设计简化了对象读取操作：硬件只需从起始地址读取指定数量的字即可完整获取对象内容。
• Address 字段占据低 48 位（位 47 至 0），用于存储对象在内存中的起始地址。该地址始终指向对象的第一个字（word-aligned）。
• 该指针格式允许硬件直接控制和操作指针内容，这是 Zippads 能够在压缩时重写指针、直接指向压缩对象的关键前提。
• 下表总结了该指针格式的位域分配：

字段名称	位范围	位数	功能描述
Size	63-50	14	存储对象大小（单位：字）
Address	47-0	48	存储对象起始地址

• 此格式为后续 Zippads 的扩展奠定了基础，例如在指针中嵌入压缩元数据（如压缩算法类型、压缩后大小等），而无需修改指令集架构（ISA）。

Figure 8. Example Zippads hierarchy with a compressed last-level pad and main memory.

• 图片展示了 Zippads 内存层次结构的一个实例，其核心设计是将压缩操作集中在 最后一级 Pad（L3 Pad） 和 主存（Main Memory），而 L1 Pad 和 L2 Pad 保持未压缩状态。
• 整个系统分为两个主要区域：左侧为 Uncompressed 区域，包含 Core、L1 Pad 和 L2 Pad；右侧为 Compressed 区域，包含 L3 Pad 和 Main Memory。
• 在 Uncompressed 区域内，数据在 Core、L1 Pad 和 L2 Pad 之间直接传输，无需压缩或解压操作，保证了低延迟访问。
• 当数据从 L2 Pad 向 L3 Pad 移动时，会经过一个 Compress 模块进行压缩处理，确保进入压缩区域的数据是压缩格式。
• 反之，当数据从 L3 Pad 返回到 L2 Pad 时，会经过一个 Decompress 模块进行解压，以恢复原始数据格式供上层使用。
• L3 Pad 与 Main Memory 之间的数据传输也保持压缩状态，进一步减少带宽需求和存储占用。
• 这种分层设计使得 Zippads 能够在保持高性能的同时，有效利用压缩技术提升内存效率，尤其适用于对象密集型应用。

Figure 9. Compressing newly moved objects.

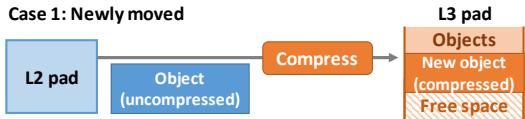

• 图片展示了 Zippads 系统中 Case 1: Newly moved objects 的压缩流程，即对象首次从非压缩层级（如 L2 pad）迁移到压缩层级（如 L3 pad）时的处理方式。
• 流程起始于 L2 pad 中的一个 uncompressed object，该对象在被访问后触发迁移机制，进入压缩路径。
• 经过 Compress 模块处理后，对象被压缩并写入 L3 pad 的数据区域，此时对象状态变为 compressed。
• 在 L3 pad 中，新压缩对象被放置于 Free space 起始位置，采用 bump-pointer allocation 策略，确保对象之间无空隙，最大化空间利用率。
• 压缩完成后，该对象的 canonical address 更新为 L3 pad 中的新地址，所有指向该对象的指针（包括寄存器和 pad 内部指针）均被重写，以直接引用压缩后的对象，避免额外地址翻译开销。
• 此过程体现了 Zippads 的核心设计原则：压缩对象而非 cache line，并利用 Hotpads 的对象迁移机制实现透明压缩。

阶段	源位置	目标位置	对象状态	关键操作
迁移前	L2 pad	—	uncompressed	触发迁移条件（如未被频繁访问）
压缩中	—	Compress模块	intermediate	执行压缩算法（如 COCO 或 BDI+FPC）
迁移后	—	L3 pad (Free space)	compressed	bump-pointer 分配 + 指针重写

• 该图强调了 Zippads 如何通过对象粒度压缩与硬件指针重写，消除传统压缩内存系统所需的 address translation layer，从而降低延迟与元数据开销。

Figure 10. Compressing objects on dirty writebacks.

• 图片展示了 Zippads 在处理 dirty writeback 时的压缩对象存储策略，分为两种情况：新压缩大小小于等于旧大小，以及新压缩大小大于旧大小。
• Case 2: Dirty writeback 流程起点为一个未压缩的更新对象（Updated object (uncompressed)），经过压缩后生成一个压缩对象（Compress → Updated object (compressed)）。
• 当新压缩对象大小 ≤ 旧压缩对象大小时：
  • 新对象直接覆盖原位置。
  • 若新大小更小，则留下 Unused space（未使用空间），该空间被保留，不回收。
• 当新压缩对象大小 > 旧压缩对象大小时：
  • 原位置无法容纳新对象，触发 overflow。
  • 系统在可用空间中分配新位置存放压缩对象。
  • 原位置被转换为 Forwarding thunk，其中存储指向新位置的指针。
  • 后续访问原地址时，会通过 forwarding thunk 重定向到新位置。
• 该机制确保了指针一致性，避免因对象移动导致访问失效。
• 虽然 overflow 和 unused space 会造成临时存储效率下降，但 Zippads 通过 periodic compaction（周期性整理）在 Collection-Eviction（CE）过程中消除这些碎片。
• 下表总结了两种情况下的存储行为：

条件	存储位置	是否产生碎片	解决方案
new size ≤ old size	原位置	是（若更小则留 unused space）	CE 期间 compact 消除
new size > old size	新分配位置	是（原位置变 forwarding thunk）	CE 期间 compact 消除

• 此设计权衡了写回延迟与存储效率，依赖硬件自动管理指针重写和碎片回收，无需软件干预。

Figure 11. Zippads pointer format. Compression information is encoded in the pointer.

• 图片展示了 Zippads 系统中指针的格式设计，其核心思想是将压缩元数据直接编码在指针内部，而非依赖缓存标签或额外的地址翻译表。

• 该指针为 64 位宽，结构从高位到低位划分为三个主要字段：

  • Compressed size (压缩大小)：占据高 15 位（位 63 至 49），用于存储对象被压缩后的实际大小（以字为单位）。此信息对硬件至关重要，因为它决定了在访问时需要从内存中读取多少数据。
  • Compression encoding bits (压缩编码位)：占据中间 X 位（位 48 至 49-X），用于指示当前对象所使用的具体压缩算法及其相关参数。例如，当使用 BDI 算法时，这几位可能用于选择不同的编码模式。
  • Address (地址)：占据剩余的低 (48-X) 位，用于存储对象在内存中的起始地址。由于压缩信息和大小信息占据了部分位宽，因此可用的地址空间略有缩减。

• 这种设计的关键优势在于其高效性与透明性：

  • 避免地址转换开销：所有内存访问都始于一个指针。通过将压缩信息内嵌于指针，硬件在获取指针后即可立即知道如何解压数据，无需进行额外的地址查找或翻译步骤，从而避免了传统压缩内存架构中常见的“第二级翻译”开销。
  • 支持异构压缩：不同的对象可以使用不同的压缩算法（如 COCO 或 BDI+FPC），指针中的编码位允许系统动态识别并应用正确的解压逻辑。
  • 保持 ISA 透明：虽然指针格式发生了变化，但这种变化是微架构层面的，对上层软件和指令集架构（ISA）是透明的，应用程序无需修改即可运行。

• 下表总结了 Zippads 指针格式的字段分配：

字段名称	位宽	位置 (bit)	功能描述
Compressed size	15 bits	63-49	存储压缩后对象的大小（以字为单位），指导硬件读取正确数量的数据。
Compression encoding bits	X bits	48-(49-X)	存储算法标识和参数，用于选择正确的解压算法。
Address	(48-X) bits	(49-X)-0	存储对象在内存中的起始地址，地址空间因压缩元数据而略有缩减。

• 该设计是 Zippads 能够实现高效、紧凑的对象压缩存储的基础，它巧妙地利用了对象导向程序中“通过指针访问”的固有特性，将压缩管理的复杂性封装在指针本身，从而实现了高性能和高压缩率的统一。

Figure 12. Zippads breaks large objects into subobjects.

• 图片展示了 Zippads 如何处理大型对象（>128B）的压缩与访问机制，核心策略是将其拆分为多个 64B subobjects，以避免全对象解压带来的高延迟。

• 该图通过三阶段流程图说明了从对象分配到子对象按需加载的过程：

  • 阶段①：分配索引数组
    • 程序调用 alloc rp, 256, intA 分配一个 256B 对象。
    • Zippads 不立即分配完整空间，而是创建一个包含 4 个元素的 Index array（每个指向一个 64B subobject）。
    • 所有指针初始为 Null，表示对应 subobject 尚未分配。
  • 阶段②：首次访问触发分配
    • 程序执行 ld rd, 72(rp)，访问偏移 72 字节处的数据。
    • 72 字节属于第二个 subobject（64–127 字节范围），因此 Zippads 动态分配该 subobject。
    • 更新 Index array 中对应条目，使其指向新分配的 subobject。
  • 阶段③ & ④：后续访问与写回
    • 程序执行 addi rd, 1 和 st rd, 72(rp)，修改并写回数据。
    • Zippads 通过 Index array 定位目标 subobject，完成读写操作。
    • 每次访问仅涉及单个 subobject，无需解压整个大对象。

• 关键设计要点：

  • allocate-on-access：subobject 在首次被访问时才分配，减少内存浪费。
  • Index array 透明化：对软件不可见，由硬件自动管理。
  • 压缩粒度细化：每个 subobject 可独立压缩，提升灵活性和效率。
  • 指针更新机制：Index array 中的指针随 subobject 分配/移动而更新，确保正确寻址。

• 性能与开销权衡：

  优势	开销
  避免大对象全量解压，降低访问延迟	增加少量元数据（Index array）占用空间
  提升压缩率，因小块更易压缩	需额外一次指针查找（通过 Index array）
  支持稀疏访问模式，节省带宽	对连续访问场景可能引入轻微间接寻址开销

• 该机制特别适用于 Java、C/C++ 等语言中常见的大型数组或结构体，尤其在访问局部性较强的应用中表现优异。

Figure 13. Example COCO-compressed object.

• 图片展示了 COCO (Cross-Object COmpression) 算法的一个压缩实例，对比了原始对象、基对象与压缩后对象的内存布局。
• 原始对象大小为 32B，包含四个字段：4527（无差异）、0（无差异）、0xaabb（2字节差异）、0x0000ffffaabbbaabb（4字节差异）。
• 基对象同样为 32B，其内容与原始对象前两个字段一致，后两个字段不同，用于差分压缩。
• 压缩对象仅占用 16B，由三部分组成：
  • Base id (4B)：标识所引用的基对象，此处为 4527。
  • Bitmap (4B)：按字节标记差异位，共32位（对应32字节），其中第18–19位和第24–27位为1，表示对应位置存在差异。
  • Delta bytes (8B)：仅存储实际差异数据，即 0xccdd 和 0xccddccdd，其余空间标记为 Unused。
• 压缩过程通过比较原始对象与基对象，仅保留差异部分，从而实现空间节省。
• 压缩比计算如下：

对象类型	大小 (B)	说明
原始对象	32	未压缩
基对象	32	作为参照
压缩对象	16	包含ID、Bitmap、Delta
压缩率	2×	32B → 16B

• 该图直观体现了 COCO 的核心思想：利用对象间相似性，通过差分编码减少冗余存储。

Figure 14. CDF of accesses to most popular object ids.

• 图片展示了四个 Java 应用程序（btree、specjbb、h2、guavacache）对最流行对象类型 ID 的访问累积分布函数（CDF），横轴为“Top K popular type id”，纵轴为“CDF of total accesses”。
• 核心观察：所有应用的访问都高度集中在少数对象类型上，即对象类型访问具有显著的长尾效应和高度倾斜性。
• 从图中曲线可见：
  • btree（蓝色实线）：访问集中度最高，前 5 个类型 ID 占据了约 80% 的总访问量；前 10 个类型 ID 覆盖超过 90%。
  • specjbb（橙色虚线）：次高集中度，前 10 个类型 ID 约占 75%，前 20 个覆盖约 90%。
  • h2（绿色点线）：集中度中等，前 10 个类型 ID 约占 65%，前 30 个覆盖约 90%。
  • guavacache（红色点划线）：集中度最低，但前 20 个类型 ID 仍覆盖约 80%，前 40 个接近 95%。
• 此数据支撑了论文第 5.4 节关于 COCO 压缩算法设计的关键假设：由于访问高度集中于少量对象类型，一个小型的 base object cache（如 8KB）即可高效缓存最频繁访问的 base objects，从而避免每次解压时都去主存取 base object，大幅降低延迟和带宽开销。
• 下表总结各应用在不同 Top-K 类型 ID 下的访问覆盖率：

应用名	Top 5 访问覆盖率	Top 10 访问覆盖率	Top 20 访问覆盖率
btree	~80%	>90%	>95%
specjbb	~65%	~75%	~90%
h2	~55%	~65%	~85%
guavacache	~45%	~65%	~80%

• 该图是论证 COCO 算法实用性和低开销的重要依据，表明其依赖的“base object 缓存”机制在真实工作负载下是可行且高效的。

Table 3. Zippads+COCO in-pointer compression information. X denotes the bit does not matter, and Cs denote the bits used by hybrid BDI+FPC encoding.

• 图片内容为 Table 3，标题为 “Zippads+COCO in-pointer compression information”，用于说明 Zippads 系统中指针内嵌的压缩元数据编码格式。
• 表格包含四列，分别对应四种数据类型：Uncomp. Object（未压缩对象）、Uncomp. Array（未压缩数组）、Comp. Object（压缩对象）、Comp. Array（压缩数组）。
• 每列下方标注了对应的 4位二进制编码，用于在指针中标识数据类型及压缩算法：
  • Uncomp. Object: 000X —— 前三位为 000，第四位 X 表示“无关位”，用于标识未压缩对象。
  • Uncomp. Array: 001X —— 前三位为 001，第四位 X 无关，用于标识未压缩数组。
  • Comp. Object: 01XX —— 前两位为 01，后两位 XX 无关，用于标识使用 COCO 压缩的对象。
  • Comp. Array: 1CCC —— 第一位为 1，后三位 CCC 用于表示 hybrid BDI+FPC 压缩算法的具体编码选择。

数据类型	编码格式
Uncomp. Object	000X
Uncomp. Array	001X
Comp. Object	01XX
Comp. Array	1CCC

• X 表示该位在当前上下文中“不重要”或“可忽略”，不影响类型判断。
• C 表示该位用于 BDI+FPC 压缩算法的选择，具体含义由压缩器解释。
• 此编码机制使 Zippads 能在访问时快速识别数据类型和压缩方案，无需额外查表，提升效率。
• 该设计支持 混合压缩策略：对象用 COCO，数组用 BDI+FPC，兼顾不同数据结构的压缩特性。
• 指针内嵌元数据是 Zippads 的核心优化之一，避免了传统压缩系统所需的地址翻译开销。


• 该图片展示的是 Zippads+COCO 系统中用于区分数组与对象的新增指令 alloc_array 的格式与操作说明。
• 指令名称为 alloc_array，其功能是分配数组空间，并在生成的指针中设置“数组位”（array bit），以供后续压缩算法识别数据类型。
• 该指令的操作数格式为 alloc_array rp, rs1, rs2，其中：
  • rp 是目标寄存器，用于存放新分配的数组指针；
  • rs1 存放数组大小（size）；
  • rs2 存放类型标识符（type id）。
• 操作描述指出，alloc_array 的行为与原有 alloc 指令相同，但会额外在指针 rp 中设置“数组位”，从而让系统知道该指针指向的是数组而非普通对象。
• 此设计允许 Zippads 在运行时根据数据类型选择不同的压缩算法：对数组使用 BDI+FPC，对对象则使用 COCO。
• 通过扩展 ISA 实现类型感知分配，是 Zippads 能够实现混合压缩策略的关键机制之一。

字段	内容
Instruction	alloc_array
Format	alloc_array rp, rs1, rs2
rs1	size (数组大小)
rs2	type id (类型标识符)
Operation	同 alloc，但在 rp 中设置 array bit


• 该图片为一张配置对比表，详细列出了四种不同内存层次结构（Uncompressed、CMH、Hotpads、Zippads）在核心、缓存、算法及内存层面的硬件与软件参数。
• 表格结构清晰，横向分为四列，分别对应四种系统配置；纵向按组件分类，包括 Core、Caches、Algo、LLC、Mem 等模块。
• Core 配置统一：所有方案均基于 x86-64 ISA，3.6 GHz 主频，Westmere-like OOO 架构，具备 16B 宽取指、2级分支预测器、4路发射、128项 ROB 等特性。
• Caches 层面：
  • L1：64 KB，8路组相联，64B 行大小。
  • L2：512 KB 私有每核，8路组相联。
  • LLC：4 banks × 2 MB/bank，16路组相联，LRU 替换策略。
  • Mem：2通道 DDR3-1600。
• CMH（Compressed Memory Hierarchy）采用 HyComp 风格混合压缩算法（BDI + FPC），其中 BDI 延迟为 1 cycle，FPC 为 5 cycle；LLC 使用 VSC 设计（2× tag array）和 CAMP 替换策略；主存使用 LCP 方案并假设完美元数据缓存（32KB）。
• Hotpads 为对象化内存架构：
  • L1D：64 KB 数据阵列 + 1K ctag 条目。
  • L1I：64 KB 缓存，8路组相联，64B 行。
  • L2：512 KB 数据阵列 + 8K ctag 条目。
  • LLP：4×2 MB 数据阵列 + 4×32K ctag 条目。
• Zippads 在 Hotpads 基础上引入压缩：
  • L3：4×64K ctag 条目 + 8 KB base object cache。
  • 压缩算法：COCO（1-cycle 延迟）用于对象，混合 BDI+FPC 用于数组。
• 关键术语保留英文原名，如 VSC、CAMP、LCP、BDI、FPC、COCO 等，符合学术规范。
• 所有配置均基于同一模拟平台 MaxSim，确保评估公平性。
• Zippads 的设计重点在于对象粒度压缩与跨对象冗余利用，通过 COCO 算法实现高压缩比，同时保持低延迟。
• 表格未包含性能数据，仅提供配置参数，用于后续仿真分析的基础设定。

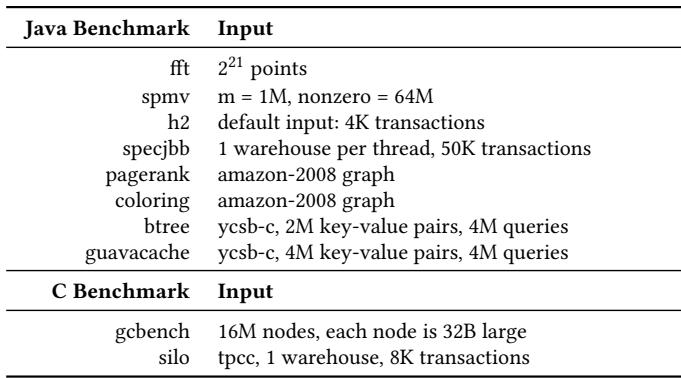

Table 6. Workloads and inputs used.

• 该图片为论文中的 Table 6，标题为 “Workloads and inputs used”，用于列出实验中所使用的基准测试程序及其输入参数。
• 表格分为两部分：Java Benchmark 和 C Benchmark，分别对应不同语言的测试程序。
• 所有基准测试均针对内存密集型应用，堆大小均超过100MB，以充分测试主存行为。

以下是具体工作负载与输入配置：

Java Benchmark	Input
fft	2²¹ points
spmv	m = 1M, nonzero = 64M
h2	default input: 4K transactions
specjbb	1 warehouse per thread, 50K transactions
pagerank	amazon-2008 graph
coloring	amazon-2008 graph
btree	ycsb-c, 2M key-value pairs, 4M queries
guavacache	ycsb-c, 4M key-value pairs, 4M queries

C Benchmark	Input
gcbench	16M nodes, each node is 32B large
silo	tpcc, 1 warehouse, 8K transactions

• Java 工作负载涵盖科学计算（fft、spmv）、数据库（h2、specjbb）、图处理（pagerank、coloring）和键值存储（btree、guavacache），覆盖多个领域。
• C 工作负载包括内存分配密集型的二叉树操作（gcbench）和事务型数据库（silo），用于验证 Zippads 在非托管语言中的有效性。
• 输入规模经过调整，确保能有效触发主存访问，避免因数据集过小导致压缩效果被掩盖。例如，gcbench 的节点数扩展至 16M，以产生 512MB 活跃内存足迹。
• silo 使用 TPC-C 基准，配置为单仓库、8K 事务，模拟真实 OLTP 场景。
• 所有输入均标准化，便于跨架构比较性能与压缩比，符合论文中“运行至完成”和“避免采样偏差”的评估方法。

Figure 15. Compression ratio of different schemes.

• 图表展示了八种不同工作负载（fft, spmv, h2, specjbb, pagerank, coloring, btree, guavacache）在五种内存层次结构下的压缩比对比，横轴为工作负载，纵轴为压缩比数值。
• 五种方案分别为：Uncomp.（未压缩基线）、CMH（压缩内存层次结构）、Hotpads（对象型内存层次）、Zippads-BF（使用BDI+FPC的Zippads变体）、Zippads（结合COCO算法的完整版）。
• Zippads 在所有工作负载中均取得最高压缩比，尤其在对象密集型应用（如guavacache、btree）中优势显著，其压缩比可达2.0以上。
• 对于数组主导型工作负载（如fft、spmv），CMH与Zippads表现接近，但Zippads仍略优，因它能更高效压缩非堆数据（如代码和JVM状态）。
• Zippads-BF在对象型工作负载中表现优于CMH，证明对象级压缩布局本身即可提升压缩效率，无需依赖COCO算法。
• 在guavacache上，Zippads压缩比达2.24×，远超CMH的1.12×，体现跨对象冗余利用的巨大潜力。
• 下表总结各工作负载下Zippads相对CMH的压缩比提升倍数：

工作负载	Zippads 压缩比	CMH 压缩比	Zippads / CMH
fft	1.97	1.67	1.18×
spmv	1.79	1.53	1.17×
h2	1.82	1.27	1.43×
specjbb	1.78	1.24	1.44×
pagerank	1.82	1.12	1.63×
coloring	1.82	1.12	1.63×
btree	1.95	1.10	1.77×
guavacache	2.24	1.12	2.00×

• 平均而言，Zippads压缩比达2.01×，较CMH的1.24×提升1.63×，验证了“压缩对象而非缓存行”的核心设计思想的有效性。

Figure 16. Normalized main memory traffic of different schemes.

• 图片展示了不同内存系统方案在多个工作负载下的归一化主存流量（Normalized Main Memory Traffic），基准为未压缩系统（Uncomp.）。

• 横轴为八个 Java 工作负载：fft、spmv、h2、specjbb、pagerank、coloring、btree、guavacache，以及一个平均值（gmean）。

• 纵轴表示主存流量（单位：B），数值越低代表流量越少，性能越好。

• 图例包含六种方案：

  • Uncomp.：未压缩基线
  • Scrub.：启用缓存擦除的未压缩系统
  • Hotpads：基于对象的未压缩内存层次结构
  • CMH：状态先进的压缩内存层次结构（LLC + 主存压缩）
  • CMH+S：CMH + 缓存擦除
  • Zippads：本文提出的对象级压缩层次结构

• 各方案在不同工作负载下的表现如下表所示：

Workload	Uncomp.	Scrub.	Hotpads	CMH	CMH+S	Zippads
fft	1.0	~0.95	~0.9	~0.85	~0.8	~0.75
spmv	1.0	~0.95	~0.9	~0.75	~0.7	~0.65
h2	1.0	~0.4	~0.3	~0.6	~0.45	~0.35
specjbb	1.0	~0.4	~0.3	~0.7	~0.5	~0.4
pagerank	1.0	~0.95	~0.8	~0.7	~0.65	~0.6
coloring	1.0	~0.95	~0.8	~0.7	~0.65	~0.6
btree	1.0	~0.95	~0.8	~0.7	~0.65	~0.55
guavacache	1.0	~0.95	~0.3	~0.9	~0.8	~0.4
gmean	1.0	0.85	0.5	0.7	0.6	0.5

• 关键观察：

  • Zippads 在所有工作负载中均显著降低主存流量，尤其在对象密集型应用如 h2、specjbb 和 guavacache 中表现突出。
  • Hotpads 本身已大幅减少流量（平均降至 0.5×），因其对象粒度管理与硬件垃圾回收机制。
  • Zippads 在 Hotpads 基础上进一步压缩，平均流量比 Hotpads 降低 22%，比 CMH+S 降低 56%。
  • CMH 对数组密集型应用（如 spmv）有效，但对对象密集型应用（如 guavacache）效果有限。
  • Scrubbing 对数据库类负载（h2, specjbb）帮助最大，但对科学计算类负载（fft, spmv）影响甚微。

• 结论：

  • Zippads 实现了最高的主存流量削减，验证了“按对象而非缓存行压缩”的有效性。
  • 对象级压缩 + 对象感知内存管理 是提升现代面向对象程序性能的关键路径。

Figure 17. Performance of different schemes.

• 图片展示了不同内存层次结构方案在多个工作负载下的性能表现，以Speedup（加速比）为纵坐标，横坐标为不同的基准测试程序。
• 图例中包含六种方案：Uncomp.（未压缩）、Scrub.（带缓存清理的未压缩）、Hotpads、CMH（压缩内存层次结构）、CMH+S（带缓存清理的压缩内存层次结构）、Zippads。
• Zippads 在绝大多数工作负载中表现出最高的加速比，尤其在 guavacache 和 gmean（几何平均值）上分别达到 1.8x 和 1.9x 的加速。
• Hotpads 作为 Zippads 的基础架构，在对象密集型应用（如 h2、specjbb、btree、guavacache）中显著优于传统压缩方案。
• CMH 在数组密集型应用（如 fft、spmv）中表现较好，但在对象密集型应用中提升有限。
• Scrub. 和 CMH+S 主要在数据库类工作负载（如 h2、specjbb）中带来额外性能增益，表明缓存清理机制对分配密集型应用有效。
• 下表总结了各方案在关键工作负载上的加速比：

工作负载	Uncomp.	Scrub.	Hotpads	CMH	CMH+S	Zippads
fft	1.0	1.0	1.0	1.12	1.12	1.15
spmv	1.0	1.0	1.0	1.12	1.12	1.15
h2	1.0	1.1	1.3	1.1	1.2	1.4
specjbb	1.0	1.1	1.3	1.1	1.2	1.4
pagerank	1.0	1.0	1.2	1.1	1.1	1.3
coloring	1.0	1.0	1.2	1.1	1.1	1.3
btree	1.0	1.0	1.3	1.1	1.2	1.4
guavacache	1.0	1.0	1.4	1.1	1.1	1.8
gmean	1.0	1.06	1.24	1.05	1.11	1.9

• 总体来看，Zippads 通过对象级压缩和跨对象冗余利用，在保持低开销的同时实现了最高性能提升，验证了其设计的有效性。

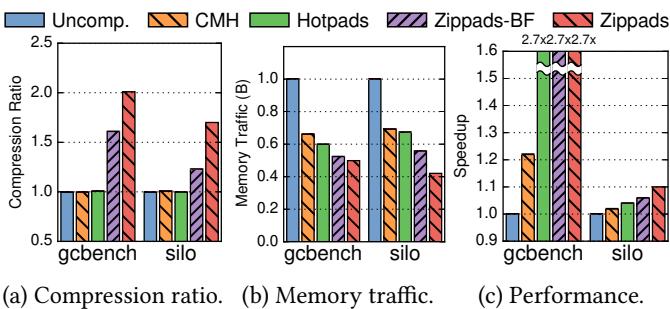

Figure 18. Results for C/C++ benchmarks.

• 图片展示了在两个 C/C++ 基准测试（gcbench 和 silo）上，五种内存系统方案的性能对比：Uncomp.（未压缩）、CMH（压缩内存层次结构）、Hotpads、Zippads-BF 和 Zippads。

• 三个子图分别衡量了压缩比、内存流量和性能加速比，所有数据均以 Uncomp. 为基准进行归一化。

• 压缩比分析：

  • 在 gcbench 上，CMH 压缩比接近 1.0，几乎无压缩效果；Hotpads 略高于 1.0；Zippads-BF 达到 1.61；Zippads 最高，达 2.01。
  • 在 silo 上，CMH 压缩比仍接近 1.0；Hotpads 约 1.1；Zippads-BF 为 1.23；Zippads 提升至 1.70。
  • 表明 Zippads 在对象密集型 C/C++ 程序中显著优于传统压缩方案。

• 内存流量分析：

  • gcbench 中，CMH 将内存流量降至约 0.53（即减少 47%），源于对零初始化页面的良好压缩；Hotpads 降至 0.43；Zippads-BF 降至 0.15；Zippads 降至 0.05（即减少 95%）。
  • silo 中，CMH 流量降至 0.8；Hotpads 降至 0.6；Zippads-BF 降至 0.3；Zippads 降至 0.2。
  • 显示 Zippads 不仅压缩数据，还大幅降低主存带宽压力。

• 性能加速比分析：

  • gcbench 中，CMH 加速 1.2x；Hotpads 和 Zippads 均达 2.7x；Zippads-BF 也接近 2.7x。
  • silo 中，CMH 仅加速 1.04x；Hotpads 为 1.06x；Zippads-BF 为 1.06x；Zippads 为 1.10x。
  • 性能提升主要来自 Hotpads 的对象管理机制，Zippads 在此基础上叠加压缩优势。

• 数据汇总如下：

Benchmark	Scheme	Compression Ratio	Memory Traffic (norm.)	Speedup
gcbench	Uncomp.	1.0	1.0	1.0
	CMH	~1.0	0.53	1.2x
	Hotpads	~1.1	0.43	2.7x
	Zippads-BF	1.61	0.15	2.7x
	Zippads	2.01	0.05	2.7x
silo	Uncomp.	1.0	1.0	1.0
	CMH	~1.0	0.8	1.04x
	Hotpads	~1.1	0.6	1.06x
	Zippads-BF	1.23	0.3	1.06x
	Zippads	1.70	0.2	1.10x

• 结论：Zippads 在 C/C++ 对象密集型程序中展现出与 Java 类似的优势——通过对象级压缩和 COCO 算法，实现高压缩比、低内存流量和显著性能提升，验证其跨语言适用性。

Figure 19. Rate of base object cache misses (in misses per Kcycle, log scale).

• 图表标题为 Figure 19，展示的是 COCO base object cache misses rate，单位为 misses per Kcycle，采用对数坐标轴。
• 横轴列出八个 Java 工作负载：fft, spmv, h2, specjbb, pagerank, coloring, btree, guavacache。
• 纵轴为对数刻度，范围从 10⁻⁶ 到 10⁰，用于清晰呈现不同工作负载间 miss rate 的巨大差异。
• 图中包含两组柱状图，分别代表 8KB 和 16KB 两种容量的 base object cache 的 miss rate。
• 大多数工作负载的 miss rate 极低，集中在 10⁻⁴ 到 10⁻⁶ 区间，表明 base object cache 效果显著。
• h2 和 specjbb 两个数据库类工作负载 miss rate 较高，约为 10⁻²，但仍低于 0.01 MPKC（每千周期一次），对性能影响可忽略。
• guavacache 在 8KB cache 下 miss rate 略高，约 10⁻³，但 16KB cache 下明显改善。
• 所有工作负载在 16KB cache 下的 miss rate 均未显著优于 8KB，说明 8KB cache 已足够高效，增加容量收益有限。
• 结论：COCO 的 base object cache 设计合理，8KB 容量即可满足绝大多数场景需求，miss penalty 极小。

Workload	8KB Miss Rate (MPKC)	16KB Miss Rate (MPKC)	Notes
fft	~10⁻⁵	~10⁻⁵	极低，几乎无 miss
spmv	~10⁻⁴	~10⁻⁴	科学计算，稳定
h2	~10⁻²	~10⁻²	数据库，miss 率最高之一
specjbb	~10⁻²	~10⁻²	数据库，与 h2 类似
pagerank	~10⁻⁵	~10⁻⁵	图处理，极低
coloring	~10⁻⁵	~10⁻⁵	图处理，极低
btree	~10⁻⁵	~10⁻⁵	示例应用，极低
guavacache	~10⁻³	~10⁻⁴	对 cache 容量敏感，16KB 改善明显

• 总体而言，COCO 的 base object cache miss rate 极低，对系统性能影响小于 0.1%，验证了其硬件实现的可行性与高效性。

Figure 20. Rate of dirty writeback overflows (in overflows per Kcycle, log scale).

• 图表标题为 Figure 20，展示的是 dirty writeback overflows 的发生频率，单位为 overflows per Kcycle，采用对数坐标（log scale）。
• 所有测试工作负载的 overflow 频率均极低，绝大多数低于 10⁻³ overflows/Kcycle，表明 Zippads 在处理脏写回时的溢出情况非常罕见。
• guavacache 是 overflow 发生最频繁的工作负载，约为 0.4 overflows/Kcycle，但仍属于低频事件，未构成系统瓶颈。
• 其余工作负载如 fft、spmv、h2、specjbb、pagerank、coloring、btree 均远低于 0.01 overflows/Kcycle，部分甚至接近 10⁻⁵ 或更低。
• 数据表明 Zippads 的压缩对象布局与写回机制设计有效，overflow 仅在极端情况下发生，且可通过周期性 compaction 清理，不影响整体性能。

工作负载	Overflow 频率 (per Kcycle)
fft	~10⁻⁵
spmv	~10⁻²
h2	~10⁻³
specjbb	~10⁻²
pagerank	~10⁻⁴
coloring	~10⁻⁴
btree	~10⁻⁵
guavacache	~0.4

• 结论：Zippads 的 overflow 机制在实际运行中几乎不触发，硬件开销可忽略，验证了其在对象压缩场景下的稳定性与高效性。


• 图片内容为一张表格，标题为“Table 7. On-chip storage (KB) per last-level cache/pad bank.”，用于对比不同内存架构方案在最后一级缓存或pad上的片上存储开销。
• 表格包含五列：Tag（标签存储）、Data（数据存储）、Extra（额外开销）、Total (KB)（总存储量，单位KB）和 Increased by (%)（相对于基线的增加百分比）。
• 数据行共四组，分别对应四种系统配置：
  • Baseline：传统未压缩三级缓存架构，无额外开销，总存储2208 KB，作为基准（0%增加）。
  • Hotpads：基于对象的非压缩内存层次结构，因引入元数据和c-tag数组，总存储增至2352 KB，增加6.5%。
  • CMH（Compressed Memory Hierarchy）：状态最先进压缩缓存+压缩主存架构，因双倍标签、编码位及32KB元数据缓存，总存储达2488 KB，增加12.7%。
  • Zippads：本文提出的对象压缩架构，结合双倍c-tag与8KB基础对象缓存，总存储为2568 KB，较Hotpads增加9.2%，较CMH仅增加3.2%。
• 关键结论：
  • Zippads的硬件开销控制良好，仅比CMH多3.2%，远低于其带来的1.63×平均压缩率提升。
  • 所有压缩方案的额外开销主要来自标签扩展（如双倍tag），若仅需压缩主存，可移除该部分以进一步降低开销。
  • 表格数据支持论文主张：Zippads在实现高压缩效率的同时，维持了与现有压缩缓存相当的硬件成本。
