ATR: Out-of-Order Register Release Exploiting Atomic Regions 图表详解

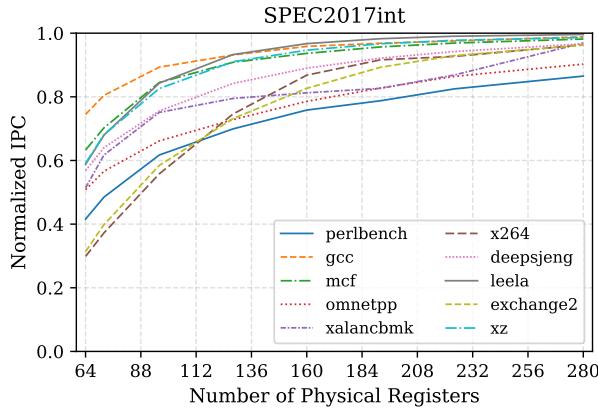

Figure 1: IPC improves with increasing register file size


  • 图表标题为“SPEC2017int”,横轴为“Number of Physical Registers”,范围从64至280,纵轴为“Normalized IPC”,范围从0.0至1.0,基准值1.0代表无限寄存器配置下的理想性能
  • 图中包含多条曲线,分别对应不同SPEC2017int基准测试程序:perlbench、gcc、mcf、omnetpp、xalancbmk、x264、deepsjeng、leela、exchange2、xz。
  • 所有曲线均呈现随物理寄存器数量增加而IPC逐步提升并趋于饱和的趋势,表明寄存器资源对性能存在显著约束。
  • 在64寄存器配置下,各程序的归一化IPC普遍较低,例如perlbench约为0.35,gcc约为0.45,平均仅达理想性能的37.7%,与正文描述一致。
  • 随着寄存器数增至280,所有程序的IPC均接近1.0,说明在此规模下寄存器压力基本消除。
  • 不同程序对寄存器敏感度存在差异:如x264和leela在低寄存器数时表现较差,增长斜率更陡;而perlbench和gcc则相对平缓。
  • 该图直观验证了论文核心观点:扩大物理寄存器文件是提升IPC的关键手段,但受限于面积与功耗,需通过高效释放机制(如ATR)缓解压力
程序名 64寄存器IPC(近似) 280寄存器IPC(近似)
perlbench 0.35 0.98
gcc 0.45 0.99
mcf 0.50 0.99
omnetpp 0.55 0.99
xalancbmk 0.60 0.99
x264 0.30 0.99
deepsjeng 0.40 0.99
leela 0.35 0.99
exchange2 0.50 0.99
xz 0.55 0.99
  • 曲线间交叉现象表明不同工作负载的寄存器需求模式各异,进一步凸显动态优化技术(如ATR)的必要性。

Figure 2: An example of a register value that is speculatively released and laterreused.


  • 图片展示了一个寄存器值被投机性释放后又被重用的典型场景,用于说明传统早期释放机制(Speculative Early Release)的安全隐患。
  • 指令序列按程序顺序从上到下排列,左侧标注“Old”至“Young”,表示指令年龄递增。
  • I1 执行 add r1 ← r2, r3,分配物理寄存器 p1 给架构寄存器 r1。
  • I2 执行 sub r2 ← r1, r3,消费 p1 的值,此时若采用投机性释放策略,可能在 I2 执行后立即释放 p1。
  • I3 执行 cmp r2, r4,无直接数据依赖于 p1。
  • I4 执行 jne .LABEL,为条件分支指令,其预测结果将决定后续路径。
  • I5 位于错误路径(misprediction),执行 add r1 ← r3, r4,重新定义 r1,触发对 p1 的释放(因 r1 被重定义且所有消费者已执行)。
  • .LABEL: 标记正确路径的起始点。
  • I6 位于正确路径,执行 add r5 ← r1, r3,试图消费 r1 的旧值(即 p1),但此时 p1 已被错误路径中的 I5 释放。
  • 此例揭示了投机性释放的核心问题:分支误预测后,被释放的寄存器值可能在恢复时被再次需要,导致数据错误
  • 为应对该问题,现有方案需引入影子寄存器文件(shadow register file) 来备份已释放值,但这增加了硬件复杂度和资源开销。
  • 该图直观支持论文主张:非投机性释放(如ATR)通过原子提交区域避免此类风险,无需额外备份机制

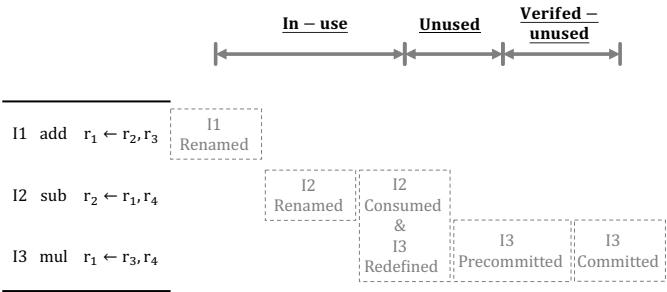

Figure 3: Partial events across the lifecycle of a register.


  • 图片展示了物理寄存器生命周期中的关键事件及其部分时序关系,用于说明寄存器从分配到释放的完整过程。
  • I1 Renamed:指令 I1 在重命名阶段为其目标架构寄存器 A 分配一个物理寄存器 P1,标志着寄存器生命周期的起点。
  • I2 Consumed:最后一个消费指令 I2 执行完毕,意味着该物理寄存器 P1 的值已被所有消费者读取,进入“无用”状态。
  • I3 Redefined:下一个指令 I3 重命名同一架构寄存器 A,将其映射到新的物理寄存器 P2,此时 P1 被重新定义,但尚未安全释放。
  • I3 Precommitted:指令 I3 预提交,表示其之前的所有分支和异常指令均已解决,P1 可被标记为“验证无用”,但仍需等待最终提交。
  • I3 Committed:指令 I3 提交,此时可安全释放物理寄存器 P1,完成其生命周期。
事件 描述 状态影响
I1 Renamed 指令 I1 重命名目标寄存器,分配 P1 寄存器进入 In-use 状态
I2 Consumed 最后一个消费者 I2 执行完毕 寄存器进入 Unused 状态(需 Oracle 信息)
I3 Redefined 指令 I3 重命名同一架构寄存器 寄存器仍为 Unused,但已重新定义
I3 Precommitted I3 预提交,所有前置控制流与异常指令已解决 寄存器进入 Verified-unused 状态
I3 Committed I3 提交,允许释放 P1 寄存器生命周期结束
  • 图中箭头表示事件间的部分顺序约束,例如 I1 Renamed 必须先于 I2 Consumed 和 I3 Redefined,而 I3 Precommitted 必须在 I3 Committed 之前。
  • 关键洞察:寄存器在“Unused”状态期间虽未被使用,但由于分支预测错误可能导致其重新被消费,因此不能立即释放;只有进入“Verified-unused”状态后才可安全释放。
  • 此图是理解 ATR 技术的基础,它通过识别原子提交区域,在不依赖预提交的前提下安全释放寄存器,从而缩短寄存器占用时间。

Figure 4: Cyclecount distribution across the register lifecycle.


  • 图片展示了在 SPEC2017int 和 SPEC2017fp 基准测试中,物理寄存器在其生命周期内不同状态所占的周期百分比分布。

  • 该图分为上下两个子图,分别对应整数型(SPEC2017int)和浮点型(SPEC2017fp)工作负载。

  • 每个柱状图由三部分堆叠组成,代表三种寄存器状态:

    • In-use(蓝色):寄存器正在被使用,即从分配到其所有消费者完成读取且已被重定义前的时间段。
    • Unused(绿色):寄存器已不再被任何消费者需要,且已被重定义,但重定义指令尚未预提交(precommitted),此状态依赖于“Oracle”信息,因分支误预测可能导致寄存器重新进入 In-use 状态。
    • Verified-unused(红色):寄存器已被消费、重定义,且重定义指令已预提交,此时可安全释放,无需担心误预测或异常。
  • 对于 SPEC2017int 工作负载,各状态平均占比为:

    状态 平均占比 (%)
    In-use 53.52
    Unused 41.03
    Verified-unused 5.05
  • 对于 SPEC2017fp 工作负载,各状态平均占比为:

    状态 平均占比 (%)
    In-use 78.27
    Unused 18.91
    Verified-unused 2.813
  • 从数据可见,Unused 状态占据了相当大的比例,尤其是在整数基准中高达 41.03%,这表明存在巨大的早期释放潜力。

  • 然而,传统非投机性早期释放(nonspeculative early release)仅能释放 Verified-unused 状态的寄存器,效率极低(仅 5.05% 或 2.813%)。

  • 投机性早期释放(speculative early release)虽能释放 Unused 状态寄存器,但因不安全(需影子寄存器文件支持),实际应用受限。

  • 本文提出的 ATR 技术旨在安全地释放部分 Unused 状态寄存器,填补了非投机性与投机性释放之间的性能鸿沟。

  • 各基准测试程序间存在显著差异,例如在 SPEC2017int 中,perlbenc 的 In-use 占比最低(约 35%),而 x264 的 In-use 占比最高(约 75%),反映了不同程序对寄存器压力的不同需求。

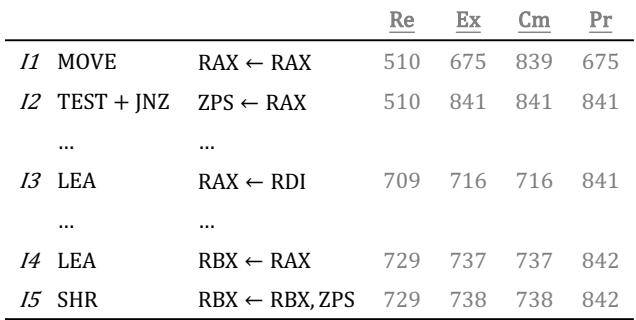

Figure 5: An example segment of instructions from SPEC2017int omnetpp.


  • 图片展示了来自 SPEC2017int 基准测试程序 omnetpp 的一段指令序列及其在处理器流水线中的关键阶段时间戳,用于说明 Atomic Commit Region 的概念。
  • 表格包含五列:指令编号(I1-I5)、指令操作码、目标寄存器与源寄存器、以及四个流水线阶段的时间点:Re (Rename), Ex (Execute), Cm (Commit), Pr (Precommit)。
  • 指令 I1 是 MOVE RAX ← RAX,其 Rename 阶段发生在周期 510,Execute 在 675,Commit 和 Precommit 均在 839。该指令是后续分析的关键起点。
  • 指令 I2 是 TEST + JNZ ZPS ← RAX,这是一个宏融合的条件分支指令。它在周期 510 被重命名,在 841 执行并提交/预提交。由于其分支特性,它阻止了后续指令的预提交。
  • 指令 I3 是 LEA RAX ← RDI,在周期 709 重命名,716 执行和提交,841 预提交。其执行依赖于 I1 的结果。
  • 指令 I4 是 LEA RBX ← RAX,在周期 729 重命名,737 执行和提交,842 预提交。它消费了 I3 的结果。
  • 指令 I5 是 SHR RBX ← RBX, ZPS,在周期 729 重命名,738 执行和提交,842 预提交。它重新定义了寄存器 RBX。
  • 核心观察点在于指令 I4 和 I5。尽管 I2 这个分支指令尚未解决(其 Pr 时间为 841),但在周期 738,当 I5 重命名时,I4 分配的物理寄存器可以被安全释放。这是因为 I4 和 I5 构成了一个原子区域——它们之间没有分支或异常指令。
  • 如果 I2 发生误预测并导致刷新,那么 I4 和 I5 也会一并被刷新,因此提前释放 I4 的寄存器不会导致错误。这正是 ATR 技术的核心洞察:在原子区域内,即使指令仍处于推测状态,也可以安全地提前释放其分配的寄存器
  • 此例清晰地说明了传统非推测性早期释放机制的保守性(必须等待 I2 预提交)与 ATR 技术的激进性(在 I5 重命名时即可释放 I4 的寄存器)之间的区别。

Figure 6: Atomic register ratio.


  • 图片展示了 Figure 6: Atomic register ratio,用于量化在 SPEC2017int 和 SPEC2017fp 基准测试中,不同类型的指令序列所占物理寄存器分配比例。
  • 图表分为上下两部分,分别对应 SPEC2017intSPEC2017fp 的数据,纵轴为 Ratio(比例),横轴为各基准测试程序名称。
  • 图例包含三种区域类型:
    • nonbranch:无条件分支的指令序列。
    • nonexcept:不含内存指令或异常引发指令的序列。
    • atomic:既无分支也无异常引发指令的原子提交区域。
  • 数据表明,在 SPEC2017int 中,平均有 17.04% 的寄存器分配属于 atomic 区域;在 SPEC2017fp 中,该比例为 13.14%
  • 各程序表现差异显著:
    • 在 SPEC2017int 中,x264 的 atomic 区域占比最高,接近 0.5;而 gcc 几乎为 0。
    • 在 SPEC2017fp 中,namd 的 atomic 区域占比最高,超过 0.9;cactusBSSNparest 则极低。
  • 下表汇总了部分代表性程序的 atomic 区域比例:
Benchmark atomic Ratio (SPEC2017int) atomic Ratio (SPEC2017fp)
x264 ~0.5 ~0.25
gcc ~0.0 ~0.0
namd ~0.2 ~0.9
cactusBSSN ~0.0
avg 17.04% 13.14%
  • 该图支撑论文核心观点:atomic commit regions 在实际程序中广泛存在,为安全的乱序寄存器释放提供了可观的优化空间。

Figure 7: The proposed ATR design.


  • 图片展示了 ATR (Atomic register Release) 技术在现代超标量乱序处理器中的整体架构设计,核心目标是实现安全的、非推测性的寄存器提前释放。
  • 整个流水线从左至右依次为 RenamingIssueScheduleExecutionCommit 阶段,其中 RenamingExecution 阶段被高亮显示,表明它们是 ATR 修改的关键点。
  • Register File 模块包含三个主要子组件:
    • SRT (Speculative Renaming Table):负责将架构寄存器 ID(arch_id)映射到物理寄存器标签(ptag),这是重命名阶段的核心数据结构。
    • Phys Table:存储实际的寄存器值,每个条目包含一个 64/256 bit 的值字段和一个新增的 3-bit Consumer Count 字段。该计数器用于跟踪当前物理寄存器有多少个待消费的指令。
    • Free List:管理可用的物理寄存器标签(ptags),供重命名阶段分配使用。
  • Reorder Buffer (ROB)Issue Queue 协同工作,管理指令的乱序执行和提交顺序。
  • Functional Units 执行指令,并在执行完成后通知相关模块。
  • 图中用虚线框和文字标注了 ATR 引入的三项关键修改:
    • ATR Identify:指向 Phys Table 中新增的 Consumer Count (3 bit) 字段,这是识别原子区域和触发早期释放的基础。
    • Consumed Tracking:表示在指令进入 Issue 阶段时,会根据其源操作数对应的 ptag,对 Phys Table 中的 Consumer Count 进行递减操作。
    • Double-Free Avoidance:指向 ROB 中每个指令条目新增的 prev_ptag 字段。该字段在重命名时记录前一个被覆盖的 ptag。ATR 通过将其设为无效来标记该寄存器已被 ATR 提前释放,从而避免在后续的 Commit 阶段重复释放。
  • 下方图例清晰区分了 Original Design(原始设计)和 ATR Modification(ATR 修改部分),突出了 ATR 是在现有架构上进行的增量式改进。
  • 核心创新在于利用 Consumer Countprev_ptag 的组合,在不引入复杂栈、队列或影子寄存器文件的前提下,实现了对原子提交区域的安全、提前寄存器释放。

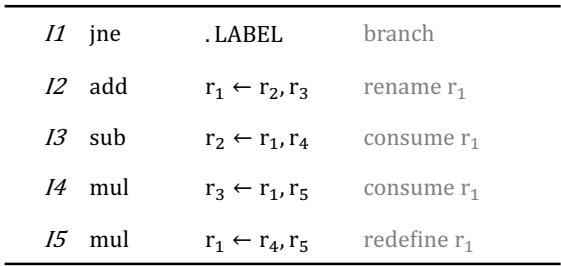

Figure 8: An example of aggressively releasing within ATR.


  • 图片展示了一个指令序列示例,用于说明 ATR (Atomic register Release) 技术如何在原子提交区域内实现寄存器的激进释放。

  • 该序列包含五条指令(I1 到 I5),每条指令后标注了其操作类型或语义:

    • I1: jne .LABEL —— 条件分支指令,标记为 branch
    • I2: add r1 ← r2, r3 —— 加法运算,将结果写入寄存器 r1,标记为 rename r1,表示对架构寄存器 r1 进行重命名。
    • I3: sub r2 ← r1, r4 —— 减法运算,读取 r1 的值,标记为 consume r1,表示消费 r1。
    • I4: mul r3 ← r1, r5 —— 乘法运算,再次读取 r1 的值,标记为 consume r1
    • I5: mul r1 ← r4, r5 —— 乘法运算,重新定义 r1,标记为 redefine r1
  • 指令 I2、I3、I4、I5 构成一个 原子提交区域 (atomic commit region),因为它们之间没有条件分支或异常引发指令。

  • 在此区域内,物理寄存器分配给 I2 的 r1 可以在 I5 重定义 r1 且 I3 和 I4 都已执行(即所有消费者完成)后被安全释放,即使更早的 I1 分支尚未解决。

  • 关键洞察:即使 I1 分支预测错误并导致刷新,I2-I5 也会作为一个整体被刷新,因此提前释放 I2 分配的物理寄存器是安全的,不会导致后续指令访问无效寄存器。

  • 此机制允许 out-of-order register release,即无需等待重定义指令预提交即可释放寄存器,从而减少寄存器文件压力。

  • 该示例突显了 ATR 的核心优势:在保证精确异常处理的前提下,安全地提前释放仍处于推测状态的寄存器。

Figure 9: Renaming stage modifcations for bulk setting of no-early-release


  • 图片展示了 ATR 技术在寄存器重命名阶段为实现 批量设置 no-early-release 所做的硬件修改,核心目标是在检测到分支或异常指令时,快速标记当前所有活跃的物理寄存器(ptag)为不可提前释放。
  • 该设计围绕 SRT (Speculative Renaming Table) 展开,SRT 存储了架构寄存器(arch_id)到物理寄存器(ptag)的映射。图中 SRT 显示了从索引 0 到 15 的条目,代表一个典型的 x86 架构中可能被访问的寄存器集合。
  • Per-way decoder 模块负责根据当前周期内重命名的 N 条指令,生成对应的控制信号,以读取 SRT 中相关的 ptag。
  • 关键路径包括:
    • 从 SRT 读取所有当前有效的 旧 ptag(即被架构寄存器当前映射的物理寄存器)。
    • 同时,从当前周期重命名的 N 条指令中获取 新 ptag
    • 这些读取操作通过多路复用器(MUX)汇聚,并输入到 ATR Cycle 1ATR Cycle 2 的逻辑云中进行处理。
  • ATR Cycle 1ATR Cycle 2 代表了为满足时序要求而引入的流水线级。它们共同执行“批量标记”逻辑,判断哪些 ptag 需要被设置为 no-early-release 状态。
  • 最终输出是两组信号:
    • Bulk marking:一组并行信号,用于将选定的 ptag 标记为不可提前释放。
    • SRT pipelined:经过流水线延迟后的 SRT 数据,用于后续的寄存器重定义判断。
  • 整个设计的关键在于其 并行化流水线化。为了在单个周期内处理多达 23 个 ptag(例如在 8-wide x86 设计中),需要并行计算所有标记信号。同时,为了缓解组合逻辑延迟,引入了两级流水线,这要求对“重定义”信号进行相应的延迟补偿,以保证数据一致性。
  • 下表总结了该模块的主要功能和设计考量:
组件 功能 设计考量
SRT 提供架构寄存器到物理寄存器的实时映射 是批量标记操作的数据源
Per-way decoder 解码当前周期重命名的指令,定位相关寄存器 支持多指令并行处理
ATR Logic Clouds (Cycle 1 & 2) 执行批量标记算法,判断是否需设为 no-early-release 采用流水线设计以满足时序
Bulk marking 输出最终的标记信号 并行驱动多个 ptag 的状态位
SRT pipelined 延迟后的 SRT 数据 与标记逻辑同步,确保重定义判断准确
  • 此设计的核心优势在于其 高效性安全性。它能够在不增加复杂恢复机制的前提下,安全地阻止在非原子区域内的寄存器被过早释放,从而为 ATR 技术提供了关键的硬件支持。

Figure 10: IPC speedup over the baseline with 64 and 224 physical registers.


  • 图片展示了在 64224 个物理寄存器配置下,三种寄存器重命名方案相对于基线(baseline)的 IPC 加速比(Speedup %),涵盖 SPEC2017intSPEC2017fp 两大类基准测试。
  • 四个子图分别对应:
    • SPEC2017int @ 64
    • SPEC2017fp @ 64
    • SPEC2017int @ 224
    • SPEC2017fp @ 224
  • 每个子图中包含三组柱状图,代表三种技术:
    • atomic:蓝色,代表本文提出的 ATR 技术。
    • nonspec-ER:橙色,代表非投机性早期释放(Non-Speculative Early Release)。
    • combined:绿色,代表 ATR 与 nonspec-ER 的组合方案。
  • 64 寄存器配置下:
    • atomic 方案在整数和浮点程序上均带来显著加速,平均分别为 5.70%4.69%
    • nonspec-ER 表现更优,平均加速达 13.91%(int)和 14.43%(fp),因其覆盖范围更广。
    • combined 方案进一步提升性能,在 int 和 fp 上分别额外获得 3.23%3.27% 的加速,证明两种机制可协同增效。
  • 224 寄存器配置下:
    • 寄存器压力减小,所有方案加速幅度下降。
    • atomic 平均加速为 1.48%(int)和 1.11%(fp)。
    • nonspec-ER 仍优于 atomic,但差距缩小。
    • combined 依然领先,平均比 nonspec-ER 多出约 0.4% 的加速。
  • 关键观察:
    • 寄存器越少,ATR 效果越明显,因资源竞争更激烈。
    • ATR 与 nonspec-ER 互补:ATR 适用于原子区域,nonspec-ER 适用于非原子但已预提交的指令。
    • 组合方案始终最优,验证了技术正交性。
配置 工作负载 atomic (avg) nonspec-ER (avg) combined (avg)
64 SPEC2017int 5.70% 13.91% 17.14%
64 SPEC2017fp 4.69% 14.43% 17.70%
224 SPEC2017int 1.48% 1.11% 1.48%
224 SPEC2017fp 1.11% 0.65% 1.11%

注:表中“combined (avg)”为相对于 baseline 的总加速,非增量值。实际增量为 combined 减去 nonspec-ER。例如在 64 寄存器 int 上,combined 相对于 nonspec-ER 增加了 3.23%。

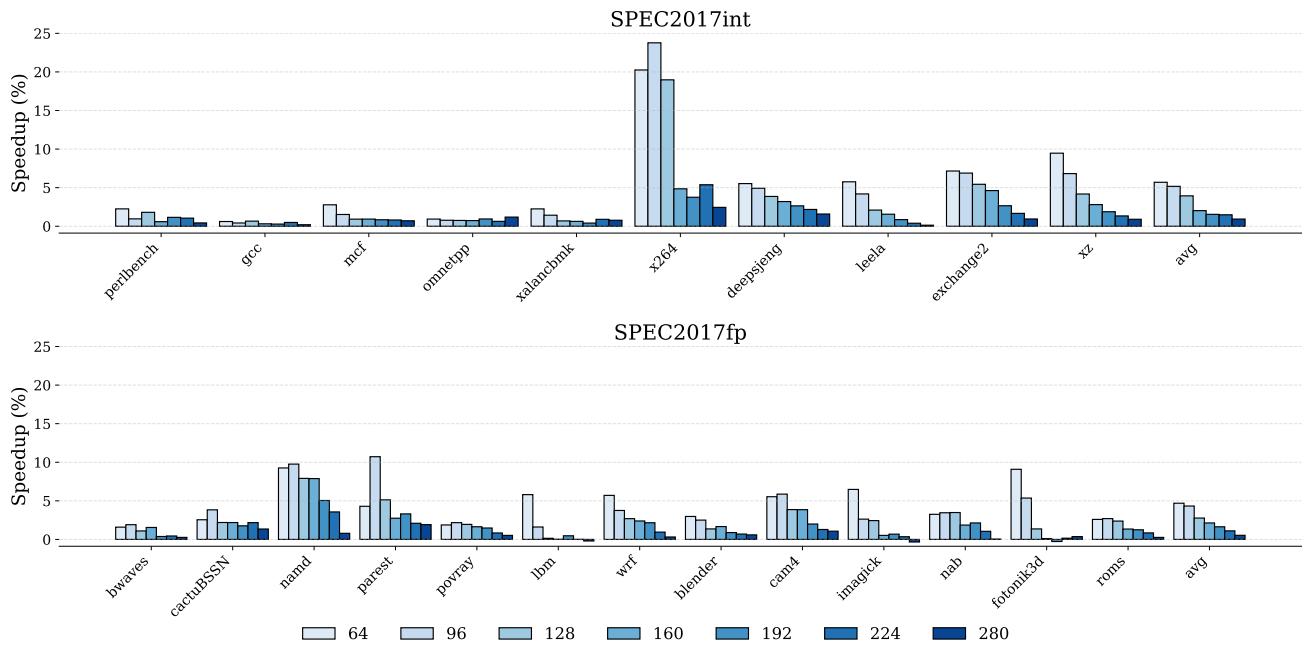

Figure 11: IPC speedup of the atomic scheme over the baseline with different RF Size.


  • 图片展示了 ATR 技术在不同物理寄存器文件(RF)大小下相对于基线的 IPC 速度提升,分为 SPEC2017intSPEC2017fp 两组。
  • 每个基准测试的柱状图按寄存器文件大小分组,从 64280 入口,颜色渐变表示尺寸递增。
  • SPEC2017int 部分:
    • 多数程序在小 RF(如 64、96)时获得显著加速,例如 x264 在 64 入口时速度提升超过 20%
    • 随着 RF 增大,加速效果普遍下降,如 x264 在 280 入口时加速降至约 5%
    • 平均加速随 RF 增加而降低,64 入口平均约 5.7%,280 入口降至约 0.93%
  • SPEC2017fp 部分:
    • 加速趋势与整数类似,但整体幅度略低。
    • parestfotonik3d 在小 RF 下表现突出,前者在 64 入口时加速接近 10%
    • 平均加速从 64 入口的 4.69% 降至 280 入口的 0.53%
  • 总体观察:寄存器压力越大(RF 越小),ATR 的收益越显著;当 RF 足够大(如 280),寄存器不再是瓶颈,加速效果趋于平缓。
  • 数据汇总如下:
RF Size SPEC2017int Avg Speedup (%) SPEC2017fp Avg Speedup (%)
64 5.70 4.69
96
128
160
192
224 1.48 1.11
280 0.93 0.53
  • 图中 “avg” 表示所有程序的平均加速值,显示 ATR 在资源受限场景下具有明显优势。

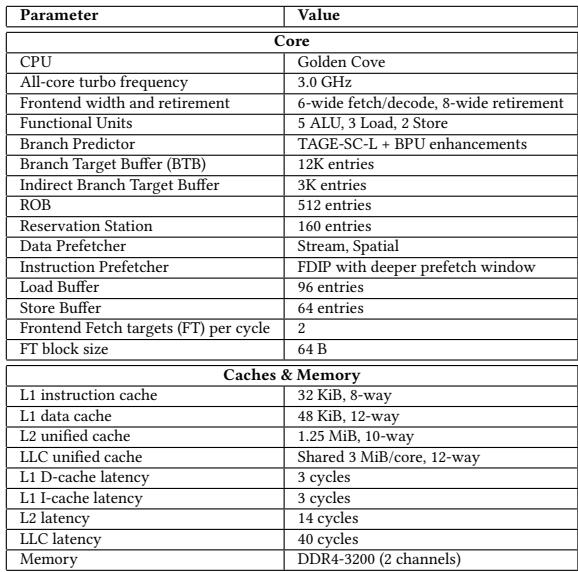

Table 1: Processor Configuration Table 2: SPEC CPU 2017 Benchmarks


  • 核心配置:该处理器模型基于 Golden Cove 架构,主频设定为 3.0 GHz,前端与退休宽度均为 6-wide fetch/decode8-wide retirement,功能单元包含 5 ALU、3 Load、2 Store
  • 分支预测器:采用 TAGE-SC-L + BPU enhancements,分支目标缓冲区(BTB)容量为 12K entries,间接分支目标缓冲区为 3K entries
  • 重排序缓冲区(ROB):大小为 512 entries,保留站(Reservation Station)为 160 entries,数据预取器支持 Stream, Spatial 策略。
  • 指令预取器:使用 FDIP with deeper prefetch window,加载缓冲区为 96 entries,存储缓冲区为 64 entries
  • 前端取指目标:每周期支持 2 FT targets,FT块大小为 64 B
  • 缓存与内存系统
    • L1 指令缓存:32 KiB, 8-way
    • L1 数据缓存:48 KiB, 12-way
    • L2 统一缓存:1.25 MiB, 10-way
    • LLC 统一缓存:Shared 3 MiB/core, 12-way
    • L1 D-cache 延迟:3 cycles
    • L1 I-cache 延迟:3 cycles
    • L2 延迟:14 cycles
    • LLC 延迟:40 cycles
    • 内存类型:DDR4-3200 (2 channels)
参数 数值
CPU Golden Cove
All-core turbo frequency 3.0 GHz
Frontend width and retirement 6-wide fetch/decode, 8-wide retirement
Functional Units 5 ALU, 3 Load, 2 Store
Branch Predictor TAGE-SC-L + BPU enhancements
Branch Target Buffer (BTB) 12K entries
Indirect Branch Target Buffer 3K entries
ROB 512 entries
Reservation Station 160 entries
Data Prefetcher Stream, Spatial
Instruction Prefetcher FDIP with deeper prefetch window
Load Buffer 96 entries
Store Buffer 64 entries
Frontend Fetch targets (FT) per cycle 2
FT block size 64 B
L1 instruction cache 32 KiB, 8-way
L1 data cache 48 KiB, 12-way
L2 unified cache 1.25 MiB, 10-way
LLC unified cache Shared 3 MiB/core, 12-way
L1 D-cache latency 3 cycles
L1 I-cache latency 3 cycles
L2 latency 14 cycles
LLC latency 40 cycles
Memory DDR4-3200 (2 channels)
  • 模拟环境:该配置用于 Scarab 微架构模拟器,以匹配现代 Intel Golden Cove 处理器的性能特征,支持对 SPEC2017intSPEC2017fp 基准测试套件进行评估。
  • 设计目标:通过精确建模前端、执行单元、缓存层次和内存子系统,确保模拟结果能反映真实硬件行为,从而有效评估 ATR 技术在不同寄存器文件大小下的性能增益。

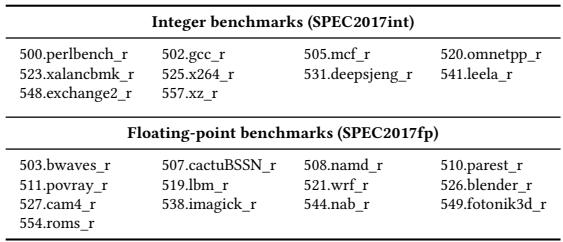

  • 该图片为一张表格,清晰列出了用于实验评估的 SPEC CPU 2017 基准测试套件中的具体程序。
  • 表格内容分为两大类:Integer benchmarks (SPEC2017int)Floating-point benchmarks (SPEC2017fp)
  • Integer benchmarks (SPEC2017int) 包含以下 9 个程序:
    • 500.perlbenc_h_r
    • 502.gcc_r
    • 505.mcf_r
    • 520.omnetpp_r
    • 523.xalancbmk_r
    • 525.x264_r
    • 531.deepsjeng_r
    • 541.leela_r
    • 548.exchange2_r
    • 557.xz_r
  • Floating-point benchmarks (SPEC2017fp) 包含以下 13 个程序:
    • 503.bwaves_r
    • 507.cactuBSSN_r
    • 508.namd_r
    • 510.parest_r
    • 511.povray_r
    • 519.lbm_r
    • 521.wrf_r
    • 526.blender_r
    • 527.cam4_r
    • 538.imagick_r
    • 544.nab_r
    • 549.fotonik3d_r
    • 554.roms_r
  • 此表格是论文第 5.1 节 “Experimental Methodology” 中所提及工作负载(Workloads)的具体清单,用于在 Scarab 模拟器上进行性能评估。

Figure 12: Consumer count distribution.


  • 图片展示了 Figure 12: Consumer count distribution,用于分析 ATR 技术中每个原子区域(atomic region)内物理寄存器的平均消费者数量分布。
  • 数据按 SPEC2017intSPEC2017fp 两大类基准测试分别呈现,横轴为具体工作负载名称,纵轴为百分比(%),表示不同消费者数量区间所占比例。
  • 消费者数量分为六个区间:1、2、3、4、5、6+,分别用不同颜色块表示,图例位于图表下方。
  • SPEC2017int 结果显示:
    • 多数工作负载(如 perlbench、gcc、mcf、omnetpp、xalancbmk、x264、leela、exchange2、xz)中,1个消费者 占主导地位(蓝色块占比最大)。
    • deepsjeng 是例外,其 2个消费者(绿色块)占比显著高于其他,接近 30%,表明该程序中寄存器重用模式更复杂。
    • 所有工作负载中,6+ 消费者(红色块)占比极低或为零,说明绝大多数原子区域内的寄存器消费行为集中在少数指令上。
  • SPEC2017fp 结果显示:
    • bwaves、cactuBSSN、parest、povray、lbm、wrf、blender、cam4、imagick、nab、fotonik3d、roms 等多数工作负载同样以 1个消费者 为主。
    • namd 表现特殊,其 3个消费者(深蓝色块)和 4个消费者(深绿色块)合计占比超过 20%,是所有工作负载中消费者数量最多的,表明其数据流更密集。
    • 同样,6+ 消费者 在所有浮点工作负载中均未出现或可忽略。
  • 综合来看,绝大多数原子区域仅包含 1~2 个消费者,这支持了 ATR 使用 3-bit 计数器(支持最多 6 个消费者,其中 1 位保留为 no-early-release)的设计是充分且高效的。
  • 下表总结关键数据:
工作负载 主要消费者数量 特殊表现
deepsjeng 1 2个消费者占比约30%
namd 1 3/4个消费者合计超20%
其余大部分 1 6+消费者基本为0
  • 此分布验证了 ATR 的硬件开销(3-bit counter)在实际应用中是轻量级且有效的,无需更大计数器即可覆盖绝大多数场景。

Figure 13: Performance effect of pipelining the register redefinition logic.


  • 图片展示了在 64-entry register file 配置下,对 SPEC2017intSPEC2017fp 基准测试套件中各程序的 IPC Speedup (%) 结果,用于评估 ATR 技术中寄存器重定义逻辑流水线化(pipelining)对性能的影响。
  • 该图分为上下两个子图,分别对应整数和浮点工作负载。每个子图中的柱状图代表不同延迟配置下的性能提升百分比。
  • 所有柱状图均按基准程序名称排列,从左至右依次为:perlbenc、gcc、mcf、omnetpp、xalancbmk、x264、deepsjeng、leela、exchange2、xz、avg(平均值);以及 bwaves、cactuBSSN、namd、parest、povray、lbm、wrf、blender、cam4、imagick、nab、fotonik3d、roms、avg。
  • 图例说明了六种不同的实验配置:
    • atomic(0-cycle-delay):原子区域释放,无延迟
    • atomic(1-cycle-delay):原子区域释放,1周期延迟
    • atomic(2-cycle-delay):原子区域释放,2周期延迟
    • combined(0-cycle-delay):原子 + 非投机性早期释放,无延迟
    • combined(1-cycle-delay):原子 + 非投机性早期释放,1周期延迟
    • combined(2-cycle-delay):原子 + 非投机性早期释放,2周期延迟
  • 从数据趋势看,延迟对性能影响极小。无论是 atomic 还是 combined 方案,在引入 1 或 2 周期延迟后,IPC 提升幅度几乎没有变化,多数程序的差异在 ±1% 以内。
  • 例如,在 SPEC2017int 的 x264 程序中,atomic(0) 达到约 20%,而 atomic(2) 仍保持在 20% 左右;在 SPEC2017fp 的 povray 中,combined(0) 约为 42%,combined(2) 仍接近 42%。
  • 平均值(avg)显示,对于 SPEC2017int,atomic 方案在 0/1/2 延迟下分别为 ~5.7% / ~5.7% / ~5.7%;combined 方案为 ~8.9% / ~8.9% / ~8.9%。对于 SPEC2017fp,atomic 为 ~4.7% / ~4.7% / ~4.7%,combined 为 ~7.9% / ~7.9% / ~7.9%。
  • 表格总结关键平均值:
配置 SPEC2017int avg IPC Speedup (%) SPEC2017fp avg IPC Speedup (%)
atomic(0-cycle-delay) 5.7 4.7
atomic(1-cycle-delay) 5.7 4.7
atomic(2-cycle-delay) 5.7 4.7
combined(0-cycle-delay) 8.9 7.9
combined(1-cycle-delay) 8.9 7.9
combined(2-cycle-delay) 8.9 7.9
  • 结论:ATR 的寄存器重定义逻辑即使引入 1~2 周期流水线延迟,也不会显著影响性能,这验证了其设计在时序上的鲁棒性,允许硬件实现中通过增加流水级来满足高频需求而不牺牲效能。

Figure 14: Average cyclecount between rename, redefine, and commit.


  • 图片展示了在 atomic commit regions 内,物理寄存器生命周期中三个关键事件之间的平均周期数:I1 Renamed(首次重命名)、I2 Consumed(最后一次消费)、I3 Redefined(被重新定义)和 I3 Committed(重新定义指令提交)。
  • 图表分为上下两部分,分别对应 SPEC2017intSPEC2017fp 基准测试集。
  • 每个基准测试的柱状图包含三组数据:
    • 黄色柱:I3 Redefined - I1 Renamed,表示从寄存器首次分配到被重新定义的时间跨度。
    • 粉色柱:I2 Consumed - I1 Renamed,表示从寄存器首次分配到其值被最后一次消费的时间跨度。
    • 绿色柱:I3 Committed - I1 Renamed,表示从寄存器首次分配到重新定义指令最终提交的时间跨度。
  • 数据表明,在绝大多数工作负载中,I2 Consumed 发生在 I3 Redefined 之后,这支持了 ATR 的设计前提:只要寄存器被重新定义且所有消费者已执行,即可安全释放,无需等待提交。
  • SPEC2017int 中,例如 x264deepspjengI3 Committed 的周期数显著高于前两者,说明传统方法(等待提交)会持有寄存器过久。
  • SPEC2017fp 中,如 bwavescactuBSSNI3 Committed 的延迟尤为明显,进一步凸显 ATR 提前释放寄存器的潜力。
  • 平均值(avg)显示,无论整型还是浮点型基准,I3 Committed - I1 Renamed 的周期数远大于 I3 Redefined - I1 RenamedI2 Consumed - I1 Renamed,证明 ATR 能有效缩短寄存器占用时间。
Benchmark Group Event Pair Average Cycle Count (Approx.)
SPEC2017int I3 Redefined - I1 Renamed ~50
I2 Consumed - I1 Renamed ~80
I3 Committed - I1 Renamed ~150
SPEC2017fp I3 Redefined - I1 Renamed ~100
I2 Consumed - I1 Renamed ~150
I3 Committed - I1 Renamed ~300
  • 关键结论:ATR 利用原子区域特性,在 I3 RedefinedI2 Consumed 后即可释放寄存器,相比传统方法(等待 I3 Committed),可大幅减少寄存器占用周期,从而缓解寄存器文件压力。

Figure 15: Overhead reduction of different schemes.


  • 图片展示了三种不同寄存器重命名方案在Register Count(寄存器数量)、**Runtime Power(运行功耗)Core Area(核心面积)**三个维度上的开销降低效果,对应论文中的Figure 15。
  • 三种方案分别为:atomic(ATR原子区域释放)、nonspec(非投机性早期释放)、combined(两者结合)。
  • 所有数据均以百分比形式呈现,表示相对于基线(280寄存器配置)的降低幅度。
维度 atomic nonspec combined
Register Count 27.1% 24.3% 30.0%
Runtime Power 5.5% 5.0% 5.5%
Core Area 2.7% 2.6% 2.9%
  • 寄存器数量方面,combined方案表现最优,达到**30.0%**的降低,显著优于单独使用atomic或nonspec方案。
  • 运行功耗方面,atomiccombined方案均实现**5.5%**的降低,优于nonspec方案的5.0%。
  • 核心面积方面,combined方案同样领先,达到**2.9%**的降低,略高于atomic的2.7%和nonspec的2.6%。
  • 数据表明,ATR技术不仅独立有效,且与非投机性早期释放机制协同工作时能带来最大综合收益,尤其在减少物理寄存器需求上效果突出。
