An Empirical Study on the Performance and Energy Usage of Compiled Python Code 图表详解

Table 1: Subjects Summary

• 该图片为 Table 1: Subjects Summary，总结了本研究中使用的八个 Python 编译器及参考解释器 CPython 的基本信息。
• 表格包含三列：Subject（主体）、Type（类型）、Description（描述）。
• 所有编译器按其编译方式分为 AOT（Ahead-Of-Time）或 JIT（Just-In-Time），CPython 作为解释器单独列出。

Subject	Type	Description
Nuitka	AOT	Translates full Python code to optimized C++
Cython	AOT	Converts Python to C/C++
MyPyC	AOT	Compiles Python to C extensions
Codon	AOT	Compiles a subset of Python to native machine code
PyPy	JIT	Uses a JIT compiler based on a subset of Python (RPython)
Numba	JIT	Compiles Python into optimized machine code at runtime
Pyston-lite	JIT	Adds lightweight JIT optimizations to the standard CPython interpreter
Python 3.13	JIT	Experimental JIT for CPython, introduced in Python 3.13
CPython	Interpreter	The reference Python implementation

• Numba 和 PyPy 是典型的 JIT 编译器，分别针对数值计算和通用 Python 代码优化。
• Codon 作为 AOT 编译器，仅支持 Python 子集，但能直接生成原生机器码，性能提升显著。
• Pyston-lite 和 Python 3.13 JIT 均基于 CPython，提供轻量级或实验性 JIT 优化。
• CPython 作为基准，是所有比较的参照对象，不进行任何编译优化。
• 该表清晰区分了不同编译器的技术路径，为后续性能与能耗对比提供了分类基础。

Figure 1: Experiment Execution

• 实验执行架构：图示清晰划分了Orchestration Machine (Laptop) 与 Testbeds (SERVER, NUC) 两大核心组件，通过 SSH 连接实现远程控制与数据回传。
• 实验流程自动化：整个实验由 ExperimentRunner 框架驱动，其内部循环逻辑（Loop for each compiler and benchmark）确保了对每个编译器和基准测试组合的标准化、重复性执行。
• 关键执行步骤：
  • 预热阶段：在正式运行前，通过执行 warmup.py 脚本对测试机进行2分钟预热，以稳定硬件温度，减少环境变量对能耗测量的干扰。
  • 并行监控：在执行基准测试的同时，EnergiBridge 和 Perf 工具被启动，分别用于实时采集 CPU/DRAM/Package 能耗 (J)、内存使用量 (KB) 以及 LLC Load Misses (%) 等关键性能指标。
  • 数据收集与传输：基准测试完成后，系统会等待其结束，然后通过 SCP 协议将生成的原始数据文件（energi.csv, output.txt, perf.csv）从测试床安全复制回协调机，并解析存入 run_table.csv。
  • 冷却阶段：每次运行结束后，系统会强制暂停2分钟，以便让测试机充分散热，为下一次独立运行提供一个稳定的起始状态。
• 测量工具分工明确：
  • EnergiBridge：负责能耗与内存占用的量化，其输出包含三个维度：Energy Usage CPU (J), Energy Usage DRAM (J), Energy Usage Package (J)。
  • Perf：专注于底层硬件性能分析，主要输出 LLC Load Misses (%)，用以评估缓存效率。
• 数据流路径：数据从测试床上的测量工具产生，经由 SSH 或 SCP 通道回传至协调机，最终汇聚到统一的数据表中，为后续的统计分析提供结构化输入。

测量工具	主要功能	输出数据项
EnergiBridge	能耗与内存监控	Energy Usage CPU (J), Energy Usage DRAM (J), Energy Usage Package (J), Process Memory (KB)
Perf	缓存性能分析	LLC Load Misses (%)
time (Python module)	执行时间记录	Execution Time (min)

Table 2: Descriptive Statistics from Server data. The highlighted number shows the minimum average value.

• Table 2 汇总了在服务器上运行七个基准测试时，九种 Python 执行环境（包括 CPython 和八种编译器）的描述性统计结果，涵盖四个关键性能指标：能量消耗、执行时间、内存使用和 LLC 加载未命中率。
• 数据以平均值（mean）、标准差（std）、最小值（min）、中位数（50%）和最大值（max）呈现，便于横向比较各编译器的稳定性与极端表现。
• Codon 在 能量消耗（0.64 KJ）和 执行时间（1.04 分钟）两项指标上均取得最低平均值，表明其在能效和速度方面表现最优。
• Nuitka 在 内存使用（1.75 MB）上取得最低平均值，显示其在内存优化方面具有显著优势。
• PyPy 在 LLC Load Misses (%) 上取得最低平均值（13.25%），说明其缓存效率较高。
• 以下为关键数据表格化整理：

Subject	Energy Consumption (KJ) mean	Execution Time (min) mean	Memory Usage (MB) mean	LLC Load Misses (%) mean
CPython	16.41	24.98	3.56	21.73
PyPy	1.54	2.36	5.18	13.25
Numba	1.33	2.15	3.29	18.22
Pyston-lite	16.87	25.85	2.78	20.68
Python 3.13 JIT	12.57	19.41	3.88	18.13
Nuitka	14.32	21.88	1.75	58.73
Cython	14.93	22.80	2.84	20.38
Codon	0.64	1.04	2.35	20.89
Mypyc	15.09	22.73	3.15	20.06

• 高变异度现象在多个指标中普遍存在，例如 CPython 的能量消耗标准差高达 12.97 KJ，表明不同基准测试间能耗差异巨大。
• Numba 和 Codon 在能量与时间上表现突出，但 Nuitka 虽内存占用最低，却伴随极高的 LLC 未命中率（58.73%），暗示其可能牺牲缓存效率换取内存节省。
• Pyston-lite 和 CPython 在能量与时间上表现接近，甚至略差，说明其作为轻量级 JIT 编译器在本实验设置下未体现明显优势。
• Python 3.13 JIT 作为实验性编译器，在多项指标中表现中等，未达到 PyPy 或 Numba 的优化水平，但仍优于原始 CPython。

Figure 2: Average energy usage, execution time, and memory usage for each benchmark by compiler. The dashed red line represents the threshold of the CPython implementation for a given benchmark. Legend: CPython, PyPy, Numba, Pyston-lite, Python 3.13 JIT, Nuitka, Cython, Codon, MyPyc

• 图片 5f6b38345651261940062f75000d782ea9de6bbbb22ffe3fd1704a13b3c1994d.jpg 是 Figure 2，展示七个基准测试（benchmark）在不同编译器下的平均能耗、执行时间和内存使用情况，对比对象为 CPython。

• 图中包含三个子图：(a) 平均能耗（KJ），(b) 平均执行时间（分钟），(c) 内存使用（MB），每个子图按 benchmark 分列，共七组。

• 所有柱状图均以 CPython 的结果作为红色虚线阈值，用于直观比较各编译器的优化效果。

• 编译器图例包括：CPython, PyPy, Numba, Pyston-lite, Python 3.13 JIT, Nuitka, Cython, Codon, MyPyc。

• 能耗柱状图采用三色渐变堆叠，从浅到深分别代表 DRAM → uncore components → core 的能耗贡献。

• Codon、PyPy、Numba 在多数 benchmark 中显著低于 CPython 阈值，尤其在 n_body 和 k_nucleotide 上表现突出。

• Nuitka、Cython、MyPyc 在 n_body 上能耗高于 CPython，呈现负优化。

• 能耗主要由 uncore components（如 LLC、内存控制器）主导，其次是 core，DRAM 占比最小。

• 柱状图采用双色调：浅色代表 NUC 平台，深色代表 Server 平台。

• Codon、PyPy、Numba 在所有 benchmark 上均大幅缩短执行时间，尤其 Codon 在 n_body 上提速近 90 倍。

• Python 3.13 JIT 在 fasta 和 k_nucleotide 上反而慢于 CPython，显示其优化不稳定。

• NUC 与 Server 平台趋势一致，但绝对时间值不同，反映硬件差异。

• 使用箱线图展示内存使用（RSS，单位 MB），带误差条和离群点。

• Nuitka 在几乎所有 benchmark 中内存使用最低，且波动小，稳定性高。

• PyPy 在 fannkuch_redux 和 k_nucleotide 上内存占用显著高于 CPython，存在峰值达 11 MB。

• 其他编译器内存表现与 CPython 相近，无明显优势或劣势。

Benchmark	最佳能耗编译器	最佳执行时间编译器	最低内存编译器
mandelbrot	Codon	Codon	Nuitka
fannkuch_redux	Codon	Codon	Nuitka
binary_trees	Codon	Codon	Nuitka
n_body	Codon	Codon	Nuitka
spectralnorm	PyPy	PyPy	Nuitka
k_nucleotide	Codon	Codon	Nuitka
fasta	Codon	Codon	Nuitka

• 总体趋势：Codon、PyPy、Numba 在性能和能耗上表现最优；Nuitka 在内存优化上最稳定；其他编译器效果有限或不稳定。
• 平台一致性：NUC 与 Server 在能耗和执行时间趋势高度一致，验证实验可重复性。
• 异常点：n_body 编译后部分 AOT 编译器（Nuitka/Cython/MyPyc）能耗反增，可能因 Python 列表操作与 C/C++ 类型转换开销所致。

Figure 3: Speedup and Energy improvement on the server across benchmarks compared to CPython. Legend: PyPy, Numba, Pyston-lite, Python 3.13 JIT, Nuitka, Cython, Codon, MyPyc

• 图片包含两个子图，分别展示在服务器上不同编译器相对于 CPython 的 Speedup 和 Energy Improvement (%)，横轴为七个基准测试（benchmarks），纵轴为性能提升百分比或倍数。
• 子图 (a) Speedup 显示了各编译器在不同基准测试中的执行速度加速比。Codon 在多个基准中表现突出，尤其在 n_body 上达到约 89 倍加速，在 spectralnorm 上也接近 20 倍。PyPy 和 Numba 在多数基准上稳定提供 5–40 倍加速，其中 Numba 在 n_body 达到约 44 倍。
• 子图 (b) Energy Improvement (%) 展示了能量效率提升百分比。Codon 在 n_body 上实现高达 99.06% 的节能，整体平均节能达 94.66%。PyPy 和 Numba 分别平均节能 86.89% 和 86.61%，表现稳定。
• 部分编译器在特定基准上出现负优化，如 Nuitka、Cython、MyPyc 在 n_body 上能耗反而增加，分别达 -54.98%、-68.65%、-47.96%，表明其 AOT 编译机制对数学密集型列表操作适配不佳。
• 下表总结关键编译器在代表性基准上的表现：

编译器	n_body (Speedup)	n_body (Energy Improvement %)	spectralnorm (Speedup)	k_nucleotide (Energy Improvement %)
Codon	~89x	99.06%	~20x	~60%
PyPy	~20x	~80%	~23x	~62%
Numba	~44x	~85%	~15x	~70%
Nuitka	~1x	-54.98%	~1x	~20%
Cython	~1x	-68.65%	~1x	~30%

• 整体趋势显示，Codon、PyPy、Numba 是最有效的性能与能效优化工具，而 Nuitka、Cython、MyPyc 在部分场景下可能引入额外开销，需谨慎选择适用场景。
• 图例中颜色对应编译器：粉色=PyPy，橙色=Numba，紫色=Pyston-lite，浅蓝=Python 3.13 JIT，深绿=Nuitka，青色=Cython，棕色=Codon，黄色=MyPyc。

Figure 4: Memory usage improvement on the server across benchmarks compared to CPython. Legend: PyPy, Numba, Pyston-lite, Python 3.13 JIT, Nuitka, Cython, Codon, MyPyc

• 图表标题为“Figure 4: Memory usage improvement on the server across benchmarks compared to CPython”，展示的是在服务器平台上，各编译器相对于 CPython 在内存使用上的改进百分比。
• 横轴为七个基准测试（benchmarks）：mandelbrot, fannkuch_redux, binary_trees, n_body, spectralnorm, k_nucleotide, fasta。
• 纵轴为内存使用改进百分比，正值表示内存使用减少（优化），负值表示内存使用增加（恶化）。
• 图例包含八个编译器：PyPy, Numba, Pyston-lite, Python 3.13 JIT, Nuitka, Cython, Codon, MyPyc，每种编译器用不同颜色和标记点表示。
• Nuitka 在多数基准测试中表现最佳，尤其在 fannkuch_redux 和 binary_trees 上达到约 -300% 至 -400% 的改进（即内存使用大幅下降），表明其在内存优化方面非常有效。
• Codon 在多个测试中也表现出色，如 n_body 和 spectralnorm，改进幅度在 -50% 至 -100% 之间。
• PyPy 在部分测试中（如 fannkuch_redux）出现显著负向改进（内存使用激增），但在其他测试中表现稳定。
• Numba 和 Cython 表现较为波动，在某些测试中优化明显（如 n_body），在另一些测试中则导致内存使用上升。
• Python 3.13 JIT 和 Pyston-lite 整体表现平庸，改进幅度较小或为负值。
• MyPyc 在多数测试中表现不佳，甚至在 fannkuch_redux 中出现超过 -300% 的恶化。
• 总体趋势显示，内存优化效果高度依赖于具体基准测试和编译器组合，无单一编译器在所有场景下均最优。

编译器	最佳表现基准	改进幅度（%）	最差表现基准	恶化幅度（%）
Nuitka	fannkuch_redux	~ -400	fasta	~ +50
Codon	n_body	~ -100	k_nucleotide	~ +20
PyPy	binary_trees	~ -50	fannkuch_redux	~ -300
Numba	n_body	~ -80	mandelbrot	~ +20
Cython	spectralnorm	~ -60	fannkuch_redux	~ -200
Python 3.13 JIT	binary_trees	~ -30	fasta	~ +40
Pyston-lite	n_body	~ -20	fannkuch_redux	~ -100
MyPyc	binary_trees	~ -40	fannkuch_redux	~ -300

• 关键结论：Nuitka 是内存优化最稳定的编译器，尤其适合内存敏感型应用；Codon 在计算密集型任务中表现优异；而 PyPy 和 MyPyc 在特定场景下可能导致内存使用激增，需谨慎选择。

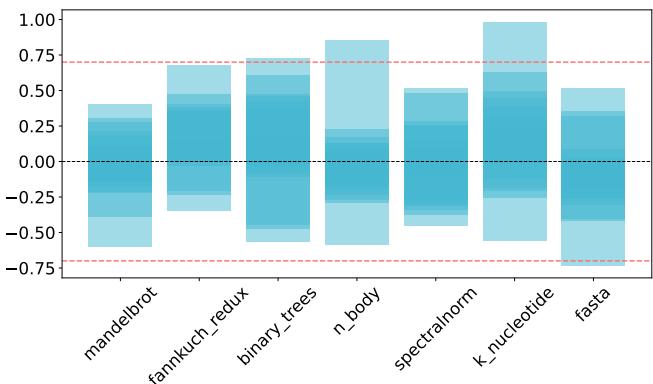

6.4 Considerations on LCC miss percentage Figure 5: Correlation between execution time and Last-Level Cache misses. Darker areas show higher frequency, with the red dashed line indicating a strong correlation.

• 图片 8fac7d839736eba7a85e33736b6ce6cbc1eb1fdfe646a1ac44f9d94613c047e2.jpg 展示的是 Figure 5，标题为“Correlation between execution time and Last-Level Cache misses”，用于分析执行时间与 LLC miss rate 之间的相关性。
• 图中横轴列出七个基准测试（benchmarks）：mandelbrot, fannkuch_redux, binary_trees, n_body, spectralnorm, k_nucleotide, fasta。
• 纵轴表示 Pearson’s correlation coefficient 值，范围从 -0.75 到 1.00，反映执行时间与 LLC miss rate 的线性相关强度和方向。
• 图中使用颜色深浅表示数据点的频率分布，颜色越深代表该相关系数值出现的频率越高。
• 图中包含两条水平虚线：一条红色虚线位于 y=0.75，标注为“strong correlation”；另一条黑色虚线位于 y=0.00，作为零相关参考线。
• 从图中可见，大部分数据点集中在 正相关区域（y > 0），表明在多数情况下，LLC miss rate 越高，执行时间也倾向于更长。
• 在 k_nucleotide 和 n_body 基准上，相关系数普遍较高，部分接近或超过 0.75，显示强正相关。
• 在 fasta 和 mandelbrot 上，相关系数分布较广，部分值低于 0，甚至接近 -0.5，说明存在负相关或弱相关情况。
• 尽管整体趋势偏向正相关，但图中仍存在大量分散点，尤其在中低相关区间（如 0.25–0.5），表明相关性并不稳定。
• 作者在正文 6.4 节指出，LLC miss rate 与执行时间之间存在正相关趋势，但相关性不强且不稳定，并强调“correlation does not mean causation”，建议未来深入研究其因果机制。
• 此图支持了作者关于 uncore components（如 LLC）消耗大量能量并影响性能 的推断，但无法单独确认编译器对 LLC miss rate 的优化效果。
